Взрывозащищенный кабельный ввод серии НН
- Тип
НН
- Технические условия
ТУ 3599-004-15232514-2014
- Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
- Маркировки взрывозащиты
1Ex d IIC Gb X ; 1Ex e IIC Gb X ; 2Ex nR IIC Gc X ; Ex ta IIIC Da X ; PB Ex d 1 Mb X ; PП Ex e I Mc X
- Защита от внешних воздействий
IP66 / IP67 / IP68
- Температура эксплуатации
-60°С ≤Ta≤ +130°С
- Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
- Материал уплотнения
Негорючий термопластичный эластомер
Информация о взрывозащищенных кабельных вводах серии НН
Взрывозащищенные кабельные вводы серии НН с двумя уплотнениями предназначены для всех типов небронированного кабеля круглого сечения.
Система термостойких уплотнений смещения и деталей кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внутренней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.
Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

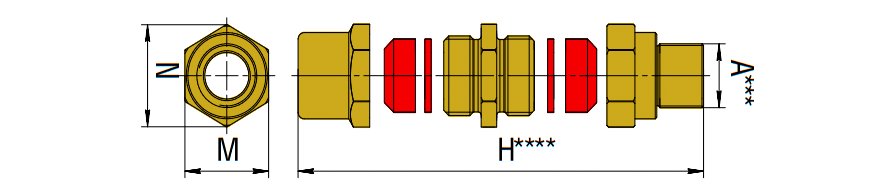

Таблица выбора кабельного ввода серии HH. Габаритные размеры.
| Обозначение ввода* | Диаметр оболочки кабеля min-max, мм | Тип и размер Резьбы А*** | M x N, мм | Н****, мм |
|---|---|---|---|---|
| 20s16НН | 3,1-8,6 | М20х1,5 | 24×26,2 | 79 |
| 20sНН | 6,1-11,7 | М20х1,5 | 24×26,2 | 79 |
| 20НН | 6,5-13,9 | М20х1,5 | 27х29,5 | 82 |
| 25НН | 11,1-19,9 | М25х1,5 | 36×39,2 | 98 |
| 32НН | 17,0-25,9 | М32х1,5 | 41×45 | 101 |
| 40НН | 23,5-31,9 | М40х1,5 | 50×55 | 103 |
| 50sНН | 29,5-38,2 | M50x1,5 | 55×61 | 95 |
| 50НН | 35,6-44,0 | М50х1,5 | 60×65 | 98 |
| 63sНН | 41,6-49,9 | М63х1,5 | 68×72 | 99 |
| 63НН | 47,2-55,9 | М63х1,5 | 75×80 | 100 |
| 75sНН | 54,0-61,9 | М75х1,5 | 80×85 | 109 |
| 75НН | 61,7-67,9 | М75х1,5 | 85×93 | 107 |
| 90НН | 66,6-79,9 | М90х1,5 | 110×118,5 | 179 |
* – Указано стандартное обозначение кабельного ввода из латуни.
** – Масса указана для ввода из латуни.
*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.
**** – Длина ввода в несвинченном состоянии.
