Взрывозащищенные кабельные вводы

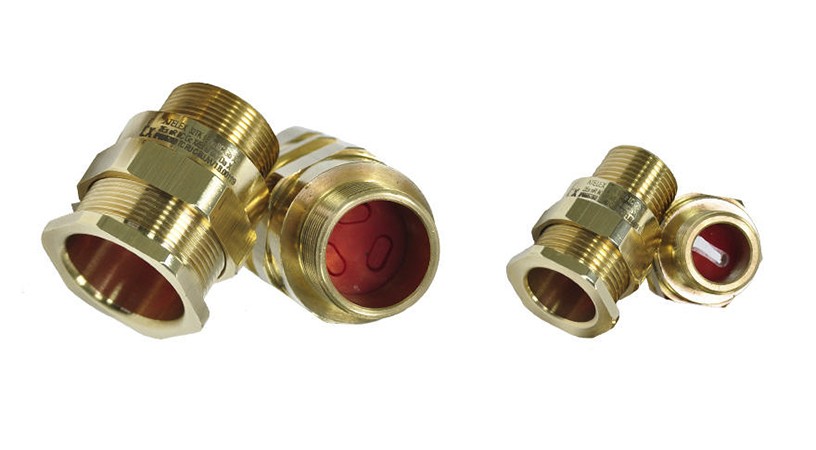

Взрывозащищенный кабельный ввод серии TK

Технические характеристики

Тип/серия: TK
Степень защиты: IP66, IP67, IP68
Материал корпуса: Никелированная латунь, Алюминиевый сплав, Нержавеющая сталь
Вид взрывозащиты: Особовзрывобезопасное, Взрывобезопасное, Повышенная надежность
Маркировка взрывозащиты: Ex ta, Ex nR, Ex e

Стоимость По запросу

Опросный лист

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип: ТК
Технические условия: ТУ 3599-004-15232514-2014
Материал уплотнения: Негорючий термопластичный эластомер
Материал корпусных деталей: Латунь / никелированная латунь / нержавеющая сталь
Температура эксплуатации: -60°С ≤Ta≤ +130°С
Защита от внешних воздействий: IP66 / IP67 / IP68
Маркировки взрывозащиты: 1Ex d IIC Gb X ; 1Ex e IIC Gb X ; 2Ex nR IIC Gc X ; Ex ta IIIC Da X ; PB Ex d 1 Mb X ; PП Ex e I Mc X
Сертификат соответствия: №ЕАЭС RU C-RU.АД07. В.03243/21

О продукции

Описание

Взрывозащищенный кабельный ввод TK серии — система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Информация о взрывозащищенных кабельных вводах серии ТК

Взрывозащищенные кабельные вводы серии ТК предназначены для всех типов небронированного кабеля плоского сечения.

Термостойкое уплотнение смещения для кабельных вводов ТК бывает двух видов:

-для ввода одного греющего кабеля;
-для ввода от одного до 3-х греющих кабелей (неиспользуемые отверстия заглушены).

Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Вводы имеют двойную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

Подбор исполнения

Как выбрать

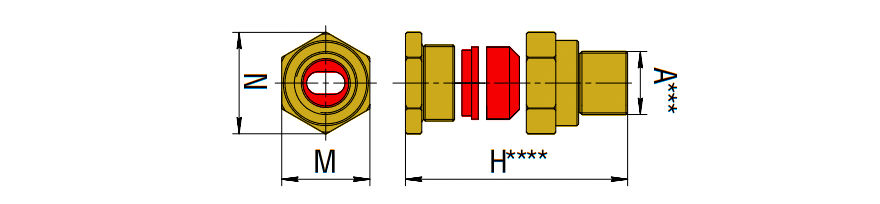

Таблица выбора кабельного ввода серии TK. Габаритные размеры.

Обозначение ввода*	Диаметр оболочки кабеля min-max, мм	Тип и размер Резьбы А***	M x N, мм	Н****, мм	Масса**, г
20s16ТК	(6,3х4) — (11,7х7)	М20х1,5	27×29,5	46	61
20sТК	(8,1х5,8) — (13,5х6,2)	М20х1,5	27×29,5	46	61
20ТК	(10,3х5,6) — (13,5х9)	М20х1,5	27×29,5	46	61
32s16ТК	(8,3х3,7) — (10,5х6)	М32х1,5	41×45	56	149
32sТК	(10,4х3,8) — (12,9х7,1)	М32х1,5	41×45	56	149
32ТК	(12,5х3,7) — (15,4х6,5)	М32х1,5	41×45	56	149

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.

**** – Длина ввода в несвинченном состоянии.
