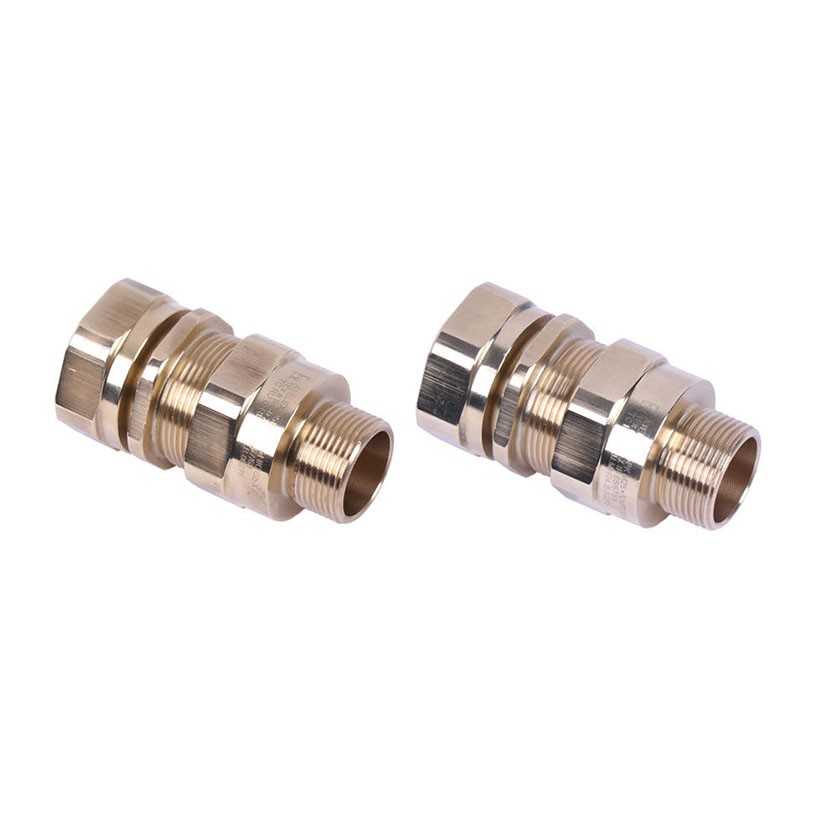

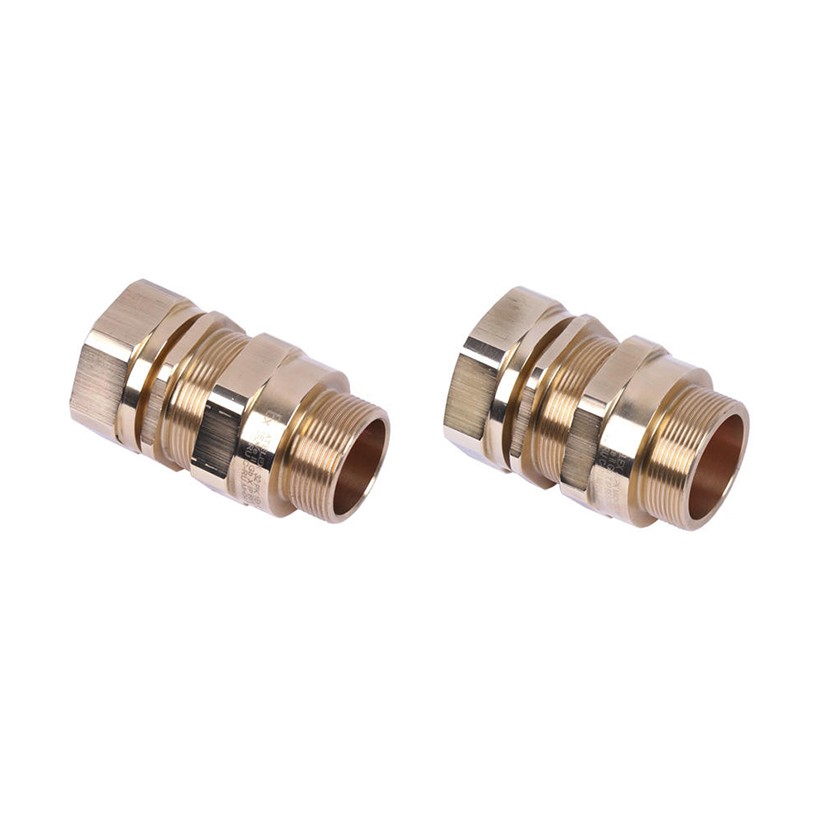

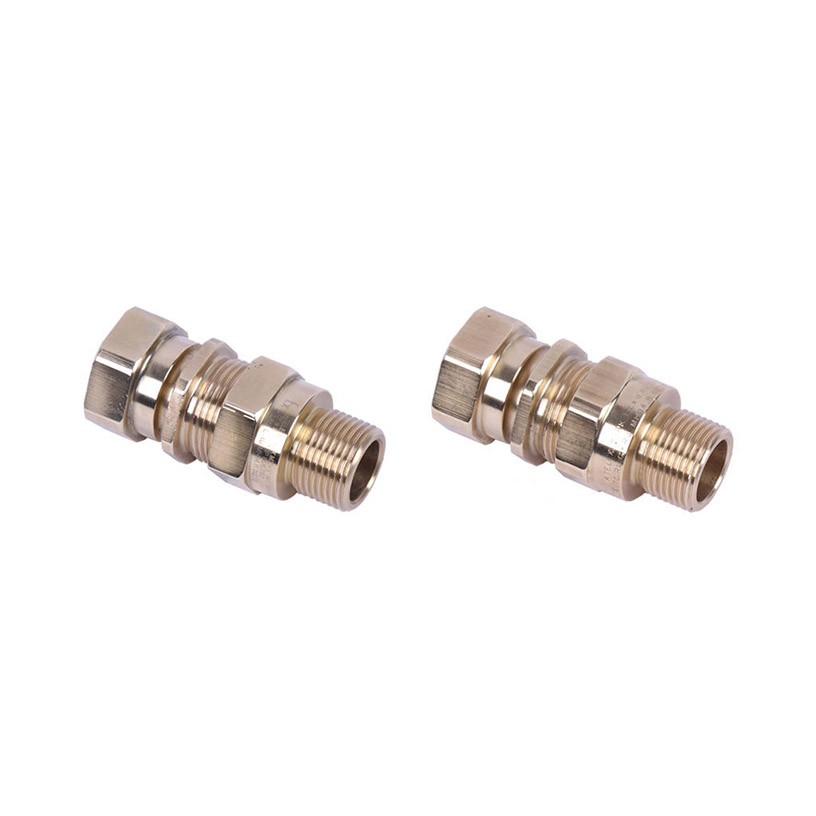

Взрывозащищенный кабельный ввод серии PK
- Тип
РК
- Технические условия
ТУ 3599-004-15232514-2014
- Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
- Маркировки взрывозащиты
1Ex eb IIC Gb X; 1Ex db IIC Gb X; 2Ex nR IIC Gc X; Ex ta IIIC Da X; PB Ex db I Mb X; PП Ex ec I Mc X
- Защита от внешних воздействий
IP66 / IP67 / IP68
- Температура эксплуатации
-60°С ≤Ta≤ +130°С
- Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
- Материал уплотнения
Негорючий термопластичный эластомер
Информация о взрывозащищенных кабельных вводах серии РК

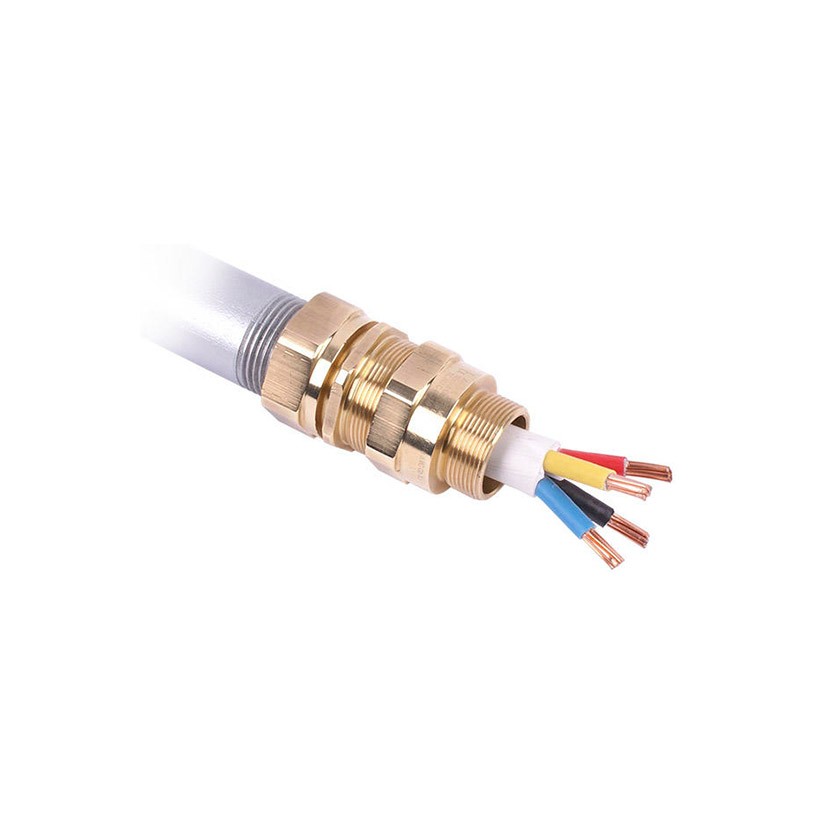

Взрывозащищенные кабельные вводы серии РК предназначены для всех типов небронированного кабеля круглого сечения, проложенного в трубе. Кабельные вводы имеют вращающуюся муфту с внутренней или с наружной резьбой для подсоединения трубы.
Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.
Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.
Таблица выбора кабельного ввода серии PK. Габаритные размеры.
| Обозначение ввода* | Диаметр оболочки кабеля min-max, мм | Тип и размер Резьбы А*** | Тип и размер внутренней резьбы В*** |
M x N, мм | Н****, мм | Масса**, г |
|---|---|---|---|---|---|---|
| 20s16РК | 3,1-8,6 | М20х1,5 | М20х1,5 | 24×26,2 | 90 | 90 |
| 20sРК | 6,1-11,7 | М20х1,5 | М20х1,5 | 24×26,2 | 90 | 100 |
| 20РК | 6,5-13,9 | М20х1,5 | М20х1,5 | 27×29,5 | 100 | 118 |
| 25РК | 11,1-19,9 | М25х1,5 | М25х1,5 | 36×39,2 | 120 | 233 |
| 32РК | 17,0-25,9 | М32х1,5 | М32х1,5 | 41×45 | 130 | 301 |
| 40РК | 23,5-31,9 | М40х1,5 | М40х1,5 | 50×55 | 130 | 433 |
| 50sРK | 29,5-38,2 | М50х1,5 | М50х1,5 | 55×61 | 73 | — |
| 50РK | 35,6-44,0 | М50х1,5 | М50х1,5 | 60×65 | 73 | — |
| 63sРK | 41,6-49,9 | М63х1,5 | М63х1,5 | 68×72 | 75 | — |
| 63РK | 47,2-55,9 | М63х1,5 | М63х1,5 | 75×80 | 75 | — |
| 75sРK | 54,0-61,9 | М75х1,5 | М75х1,5 | 80×85 | 76 | — |
| 75РK | 61,7-67,9 | М75х1,5 | М75х1,5 | 85×93 | 76 | — |
| 90РK | 66,6-79,9 | М90х1,5 | М90х1,5 | 110×118 | 80 | — |
* – Указано стандартное обозначение кабельного ввода из латуни.
** – Масса указана для ввода из латуни.
*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.
**** – Длина ввода в несвинченном состоянии.
