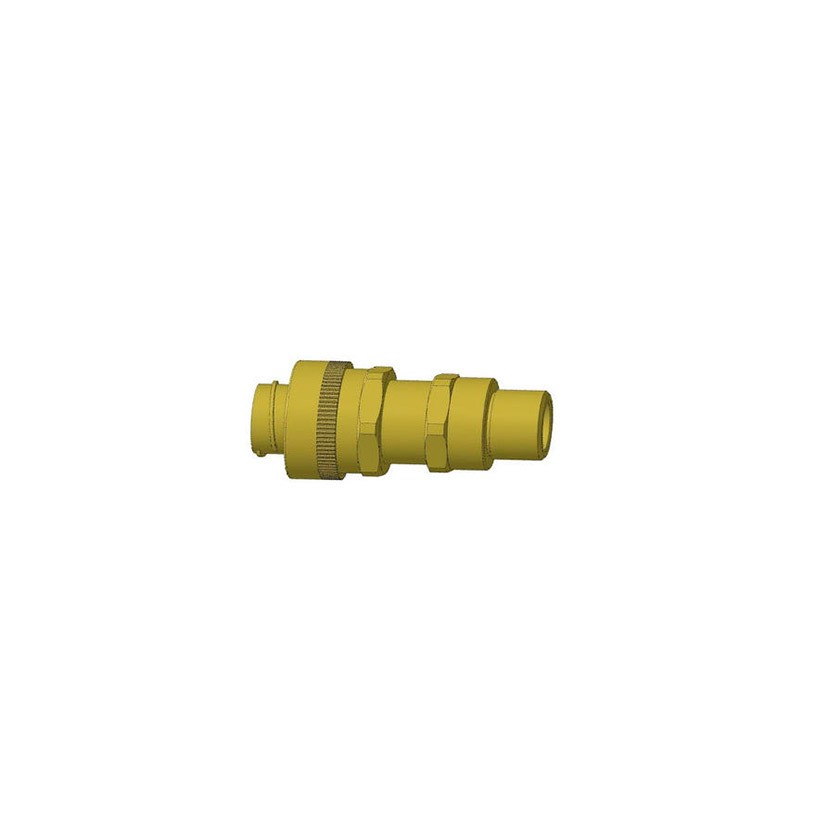

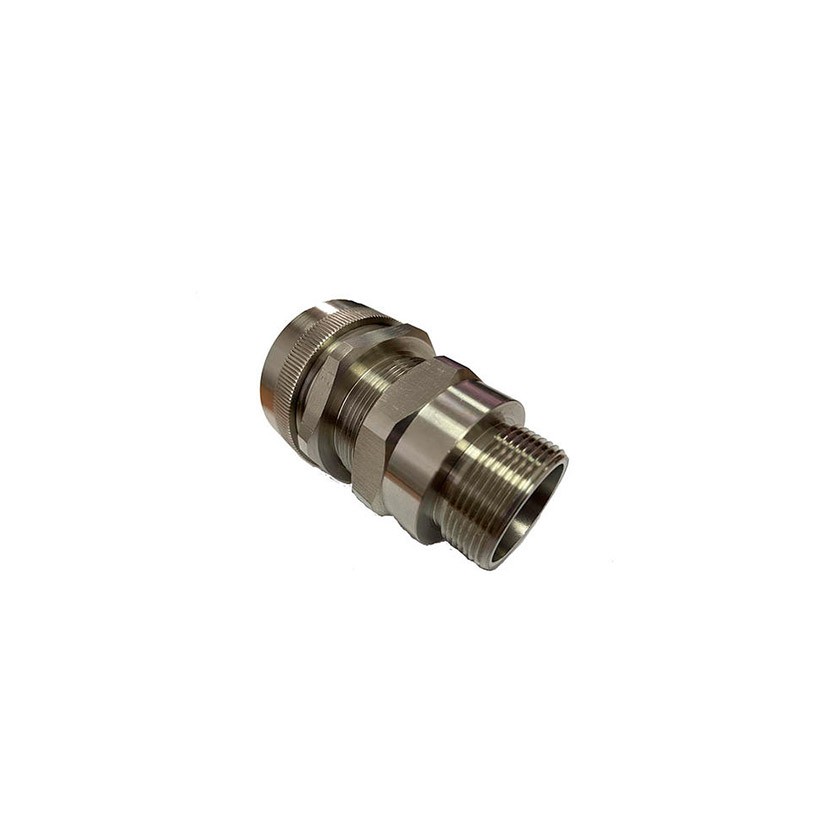

Взрывозащищенный кабельный ввод серии CK-M
Взрывозащищенные кабельные вводы

Взрывозащищенный кабельный ввод серии CK-M

Под все типы небронированного кабеля круглого сечения

Тип/серия
CK
Степень защиты
IP66, IP67, IP68
Материал корпуса
Никелированная латунь, Нержавеющая сталь, Латунь
Вид взрывозащиты
Особовзрывобезопасное, Взрывобезопасное, Повышенная надежность
Маркировка взрывозащиты
Ex d, Ex ta, Ex e, Ex nR
Стоимость По запросу
Запросить КП Опросный лист

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип
СК-М
Технические условия
ТУ 3599-004-15232514-2014
Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Маркировки взрывозащиты
1Ex eb IIC Gb X; 1Ex db IIC Gb X; 2Ex nR IIC Gc X; Ex ta IIIC Da X; PB Ex db I Mb X; PП Ex ec I Mc X
Защита от внешних воздействий
IP66 / IP67 / IP68
Температура эксплуатации
-60°С ≤Ta≤ +130°С
Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
Материал уплотнения
Силикон

О продукции

Описание

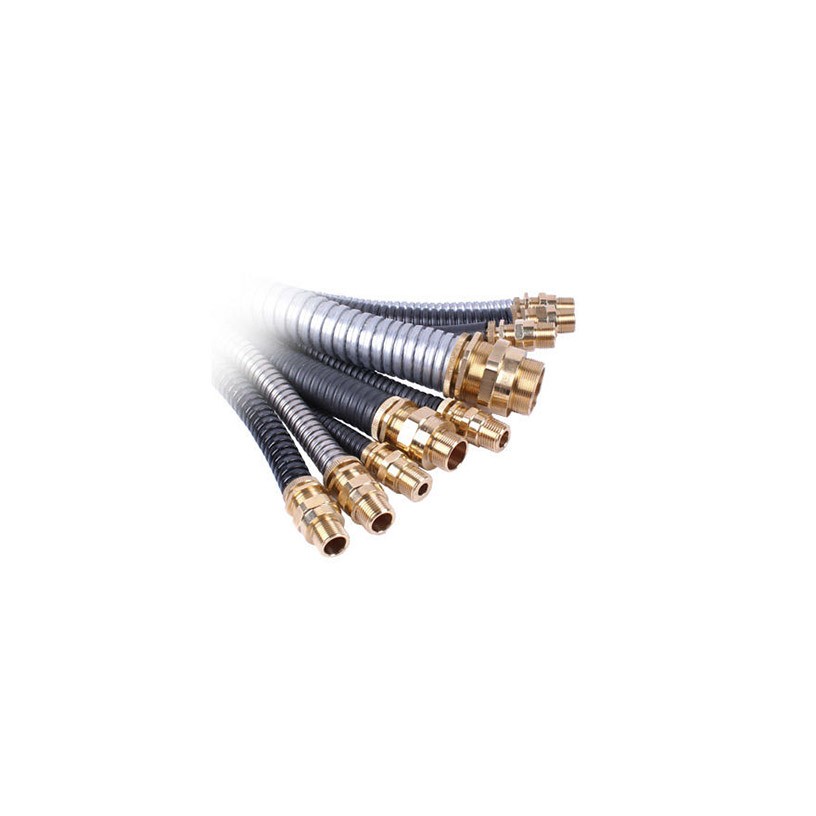

Взрывозащищенный кабельный ввод CK-M серии предназначенный для всех типов небронированного кабеля круглого сечения, проложенного в гибком металлорукаве с накидной гайкой. Кабельные вводы имеют вращающееся устройство со спиралью для удобной и надежной фиксации металлорукава.

Информация о взрывозащищенных кабельных вводах серии СК-М

Взрывозащищенные кабельные вводы серии СК-М предназначены для всех типов небронированного кабеля круглого сечения, проложенного в гибком металлорукаве с накидной гайкой. Кабельные вводы имеют вращающееся устройство со спиралью для удобной и надежной фиксации металлорукава.

Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

Подбор исполнения

Как выбрать

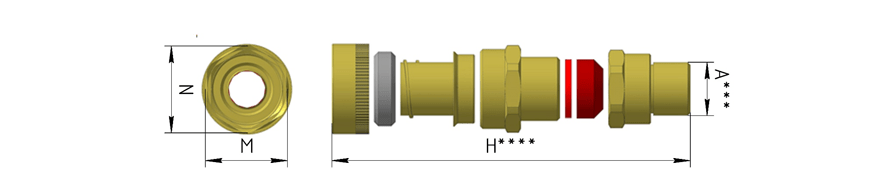

Таблица выбора кабельного ввода серии CК-M. Габаритные размеры.

Обозначение ввода* Диаметр внутренней оболочки кабеля min-max, мм Диаметр металлорукава, мм Тип и размер
резьбы А***		 Размеры под ключ
M x N, мм		 Н****, мм Масса**, г
D-внутр D-наруж
20s16CК-10M 3,1-8,1 9,5 13 М20х1,5 24×26,2 95 82
20s16CК-30M 3,1-8.6 12 15,5 М20х1,5 24×26,2 95 84
20sCК-40M 6,1-11,7 13 16 М20х1,5 24×26,2 105 78
20sCК-45M 6,1-11,7 13,9 18,9 М20х1,5 24×26,2 105 77
20sCК-60M 6,1-11,7 14,7 18,7 М20х1,5 24×26,2 110 79
20CК-50M 6,5-13,0 15,6 21 М20х1,5 27×29,5 110 95
20CК-66M 6,5-13,9 16,9 20,5 М20х1,5 27×29,5 110 92
20CК-70M 6,5-13,9 18 21 М20х1,5 27×29,5 110 96
20CK-80M 6,5-13,9 20 23,5 М20х1,5 27×29,5 118 105
25CK-80M 11,1-17,9 20 23,5 М25х1,5 36×39,2 118 181
25CK-110M 11,1-19,0 22,3 26,5 М25х1,5 36×39,2 118 181
25CK-120M 11,1-19,9 25,1 29 М25х1,5 36×39,6 118 183
32СК-120M 17,0-22,9 25,1 29 М32х1,5 41×45 118 216
32CK-250M 17-25,9 28,1 32 М32х1,5 41×45 118 216
32CK-280M 17-25,9 30,4 38 М32х1,5 41×45 118 214
40СК-300M 23,5-31,9 36,4 44 М40х1,5 50×55 124 315

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.

**** – Длина ввода в несвинченном состоянии.

Ещё в разделе

Другие модели

Все товары

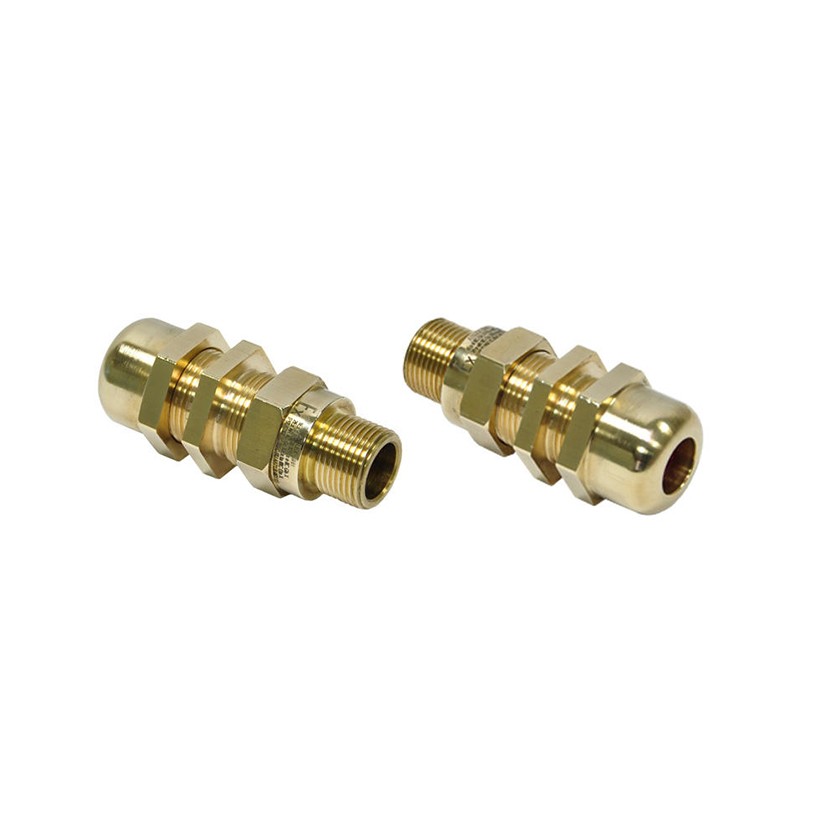

Взрывозащищенный кабельный ввод серии НК
