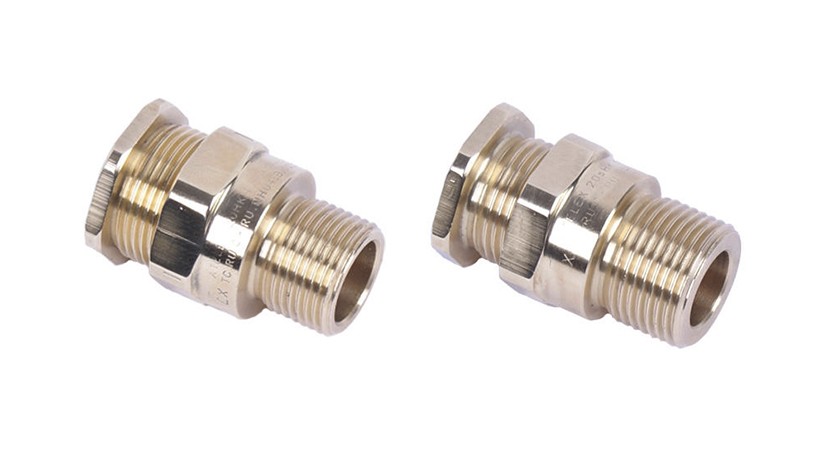

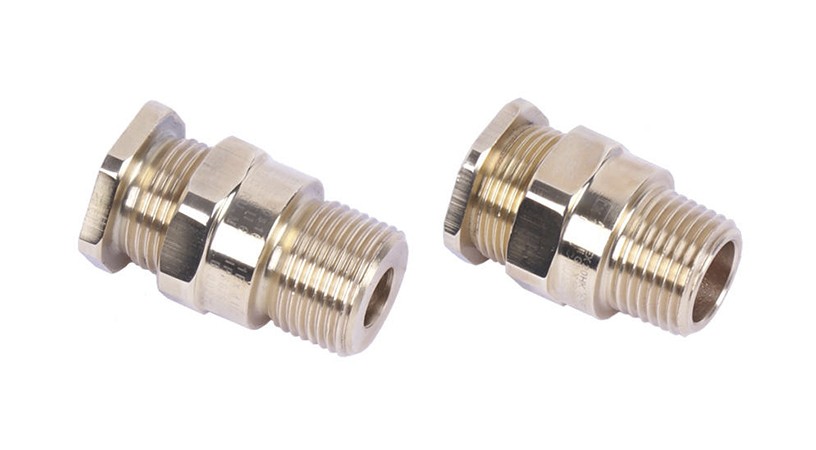

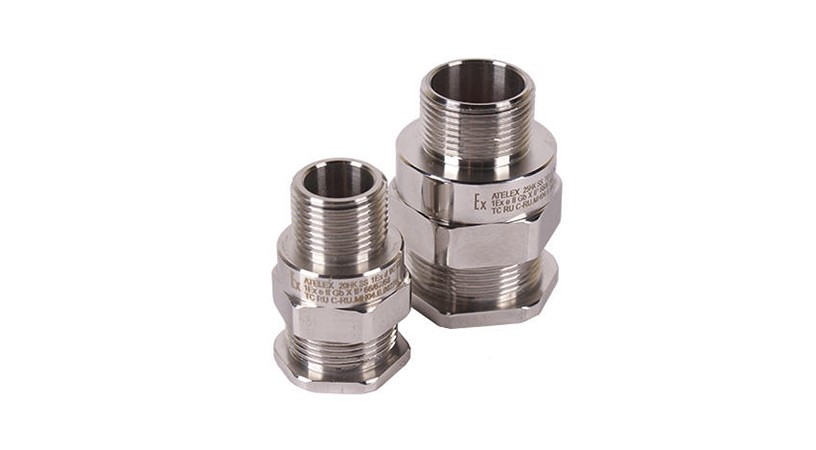

Взрывозащищенный кабельный ввод серии НК
Взрывозащищенные кабельные вводы

Взрывозащищенный кабельный ввод серии НК

Под все типы небронированного кабеля круглого сечения

Тип/серия
HK
Степень защиты
IP66, IP67, IP68
Материал корпуса
Никелированная латунь, Нержавеющая сталь, Латунь
Вид взрывозащиты
Особовзрывобезопасное, Взрывобезопасное, Повышенная надежность
Маркировка взрывозащиты
Ex d, Ex ta, Ex e, Ex nR
Стоимость По запросу
Запросить КП Опросный лист

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип
НК
Технические условия
ТУ 3599-004-15232514-2014
Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Маркировки взрывозащиты
1Ex eb IIC Gb X; 1Ex db IIC Gb X: 2Ex nR IIC Gc X: Ex ta IIIC Da X: PB Ex db I Mb X: PП Ex ec I Mc X
Защита от внешних воздействий
IP66 / IP67 / IP68
Температура эксплуатации
-60°С ≤Ta≤ +130°С
Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
Материал уплотнения
Негорючий термопластичный эластомер

О продукции

Описание

Взрывозащищенный кабельный ввод серии НК предназначенный для всех типов небронированного кабеля круглого сечения.

Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначенный для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

Информация о взрывозащищенных кабельных вводах серии HK

Взрывозащищенные кабельные вводы серии НК предназначены для всех типов небронированного кабеля круглого сечения.

Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует взрывозащищенное уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

Подбор исполнения

Как выбрать

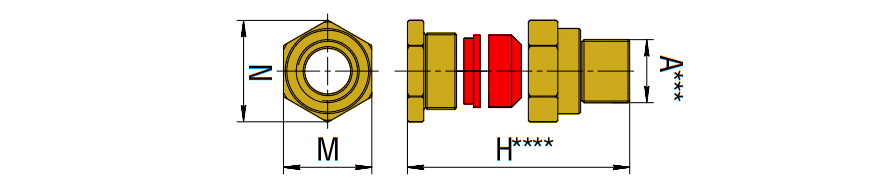

Таблица выбора кабельного ввода серии HK. Габаритные размеры.

Обозначение ввода* Диаметр оболочки кабеля min-max, мм Тип и размер Резьбы А*** M x N, мм Н****, мм Масса**, г
16НК 3,1-8,6 М16х1,5 24×26,2 46 62
20s16НК 3,1-8,6 М20х1,5 24×26,2 44 63
20sНК 6,1-11,7 М20х1,5 24×26,2 44 56
20НК 6,5-13,9 М20х1,5 27×29,5 46 61
25НК 11,1-19,9 М25х1,5 36×39,2 55 127
32НК 17-25,9 М32х1,5 41×45 56 149
40НК 23,5-31,9 М40х1,5 50×55 56 221
50sHK 29,5-38,2 М50х1,5 55×61/55×60 52 224
50HK 35,6-44 М50х1,5 60×65 55 262
63sHK 41,6-49,9 М63х1,5 68×72 70×75 53 360
63HK 47,2-55,9 М63х1,5 75×80 55 392
75sHK 54,0-61,9 М75х1,5 80×85 57 508
75HK 61,7-67,9 М75х1,5 85×93/85×90 63 515
90HK 66,6-79,9 М90х1,5 110×118 100 1346

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.

**** – Длина ввода в несвинченном состоянии.
