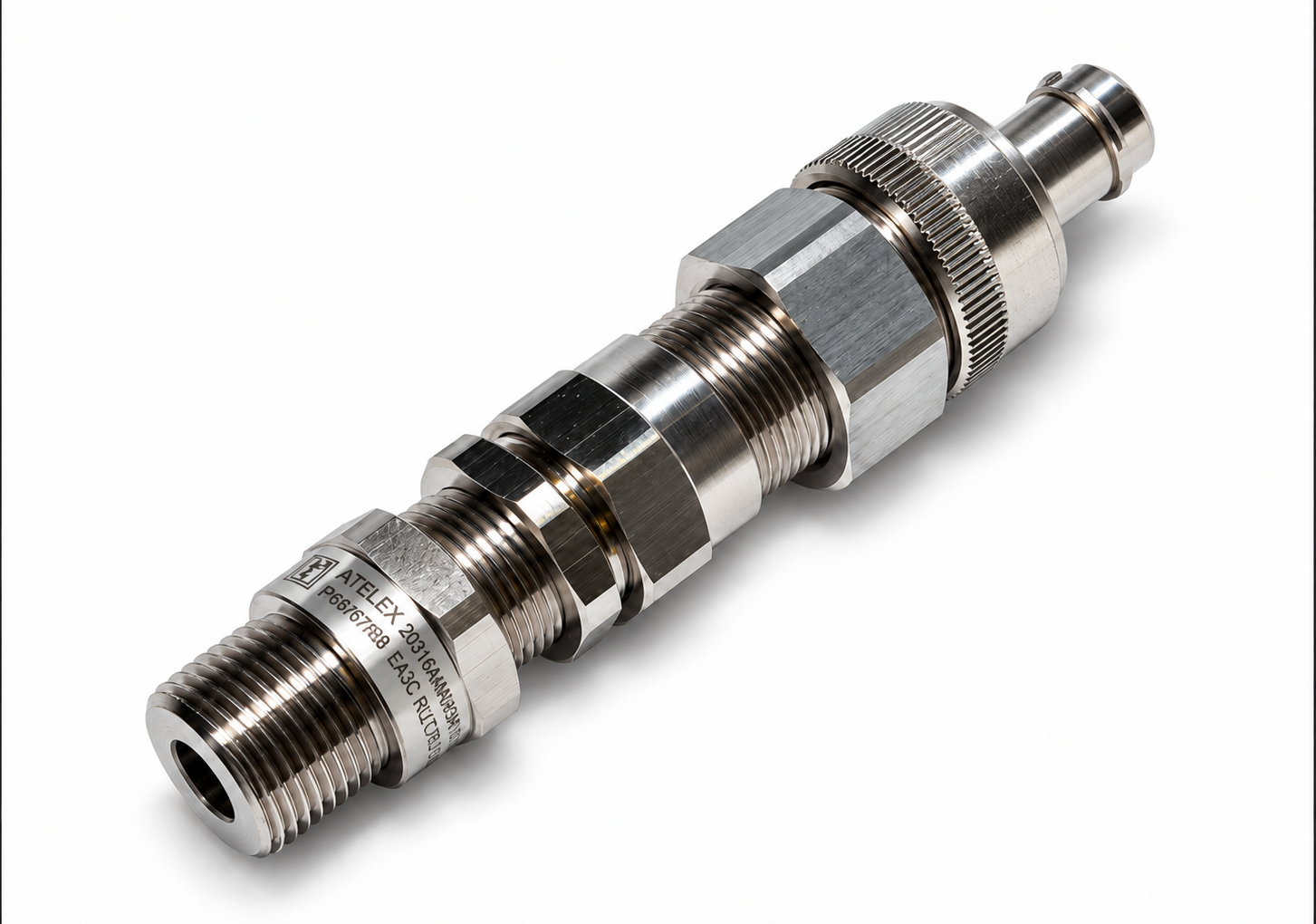

Взрывозащищенный кабельный ввод AKМ-модернизированный серии предназначенные для всех типов бронированного кабеля круглого сечения, проложенного в гибком металлорукаве.
Информация о взрывозащищенных кабельных вводах серии АКМ-модернизированный
Взрывозащищенные кабельные вводы серии АКМ-модернизированный предназначены для всех типов бронированного кабеля круглого сечения, проложенного в гибком металлорукаве. При заказе кабельного ввода под гибкий металлорукав, необходимо указывать тип металлорукава.
Система термостойкого уплотнения смещения и вводной части кабельного ввода гарантирует взрывозащищенное уплотнение по внутренней оболочке кабеля.
Устройство крепления брони кабеля позволяет исключить чрезмерную нагрузку на внутреннюю оболочку кабеля при монтаже и его неконтролируемое повреждение, обеспечив при этом надежную защиту от случайного выдергивания кабеля и электрическую целостность цепи заземления. Это устройство, состоящее из конуса и фиксирующего кольца, позволяет легко подсоединять и отсоединять кабель от оборудования в целях обслуживания, проверки или замены.
Компрессионное уплотнение, обеспечивающее обжатие кабеля по внешней оболочке, гарантирует защиту от внешних воздействий IP 66/67/68.
Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.
Подбор исполнения
Как выбрать
Таблица выбора кабельного ввода серии АКМ-модернизированный. Габаритные размеры.
| Обозначение ввода |
Диаметр внутренней оболочки кабеля min-max, мм (уплотнение *С) |
Диаметр наружной оболочки кабеля min-max, мм (уплотнение *К) |
Тип и размер резьбы А** |
Диаметр металлорукава Dвнутр.-Dнаруж., мм |
M x N, мм |
H***, мм |
R, мм |
| 20s16AKM030M |
3,1-8,6 |
6,1-9,9 |
M20x1,5-6g |
12-15,5 |
24×26,2 |
209 |
26 |
| 20s16AKM040M |
3,1-8,6 |
6,1-11 |
M20x1,5-6g |
13-16 |
24×26,2 |
209 |
30 |
| 20s16AKM045M |
3,1-8,6 |
6,1-12 |
M20x1,5-6g |
13,9-18,9 |
24×26,2
27×29,5 |
209 |
30 |
| 20s16AKM050M |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
15,6-21 |
24×26,2
30×33 |
209 |
34 |
| 20s16AKM060M |
3,1-8,6 |
6,1-12 |
M20x1,5-6g |
14,7-18,7 |
24×26,2
27×29,5 |
209 |
30 |
| 20s16AKM066M |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
16,9-20,5 |
24×26,2
30×33 |
209 |
34 |
| 20s16AKM070M |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
18-21 |
24×26,2
30×33 |
209 |
34 |
| 20s16AKM080M |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
20-23,5 |
24×26,2
36×39,2 |
209 |
42 |
| 20sAKM045M |
6,1-11,7 |
9,5-12 |
M20x1,5-6g |
13,9-18,9 |
24×26,2
27×29,5 |
209 |
30 |
| 20sAKM050M |
6,1-11,7 |
9,5-14 |
M20x1,5-6g |
15,6-21 |
24×26,2
30×33 |
209 |
34 |
| 20sAKM060M |
6,1-11,7 |
9,5-12 |
M20x1,5-6g |
14,7-18,7 |
24×26,2
27×29,5 |
209 |
30 |
| 20sAKM066M |
6,1-11,7 |
9,5-15 |
M20x1,5-6g |
16,9-20,5 |
24×26,2
30×33 |
209 |
34 |
| 20sAKM070M |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
18-21 |
24×26,2
30×33 |
209 |
34 |
| 20sAKM080M |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
20-23,5 |
24×26,2
30×33 |
209 |
42 |
| 20sAKM110M |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
22,3-26,5 |
24×26,2
30×33 |
209 |
42 |
| 20sAKM120M |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
25,1-29 |
24×26,2
36×39,2 |
209 |
42 |
| 20AKM070M |
6,5-13,9 |
12,5-15 |
M20x1,5-6g |
18-21 |
27×29,5
30×33 |
220 |
34 |
| 20AKM080M |
6,5-13,9 |
12,5-17 |
M20x1,5-6g |
20-23,5 |
27×29,5
30×33 |
220 |
34 |
| 20AKM110M |
6,5-13,9 |
12,5-20 |
M20x1,5-6g |
22,3-26,5 |
27×29,5
36×39,2 |
220 |
42 |
| 20AKM120M |
6,5-13,9 |
12,5-20,9 |
M20x1,5-6g |
25,1-29 |
27×29,5
36×39,2 |
220 |
42 |
| 25sAKM080M |
11,1-15,4 |
14-18 |
M25x1,5-6g |
20-23,5 |
36×39,2 |
249 |
42 |
| 25sAKM110M |
11,1-15,4 |
14-20 |
M25x1,5-6g |
22,3-26,5 |
36×39,2 |
249 |
42 |
| 25sAKM120M |
11,1-15,4 |
14-22 |
M25x1,5-6g |
25,1-29 |
36×39,2 |
249 |
42 |
| 25sAKM250M |
11,1-15,4 |
14-22 |
M25x1,5-6g |
28,1-32 |
36×39,2
46×50,6 |
255 |
50 |
| 25sAKM280M |
11,1-15,4 |
14-22 |
M25x1,5-6g |
30,4-38 |
36×39,2
46×50,6 |
260 |
50 |
| 25sAKM290M |
11,1-15,4 |
14-22 |
M25x1,5-6g |
35-43 |
36×39,2
55×60 |
260 |
60 |
| 25sAKM300M |
11,1-15,4 |
14-22 |
M25x1,5-6g |
36,4-44 |
36×39,2
55×60 |
260 |
60 |
| 25AKM120M |
11,1-19,9 |
18,2-23 |
M25x1,5-6g |
25,1-29 |
36×39,2 |
249 |
42 |
| 25AKM250M |
11,1-19,9 |
18,2-26 |
M25x1,5-6g |
28,1-32 |
36×39,2
46×50,6 |
255 |
50 |
| 25AKM280M |
11,1-19,9 |
18,2-26,2 |
M25x1,5-6g |
30,4-38 |
36×39,2
46×50,6 |
260 |
50 |
| 25AKM290M |
11,1-19,9 |
18,2-26,2 |
M25x1,5-6g |
35-43 |
36×39,2
55×60 |
260 |
60 |
| 25AKM300M |
11,1-19,9 |
18,2-26,2 |
M25x1,5-6g |
36,4-44 |
36×39,2
55×60 |
260 |
60 |
| 32AKM280M |
17-25,9 |
23,7-28 |
M32x1,5-6g |
30,4-38 |
41×45
46×50,6 |
260 |
50 |
| 32AKM290M |
17-25,9 |
23,7-32 |
M32x1,5-6g |
35-43 |
41×45
46×50,6
55×60 |
260 |
60 |
| 32AKM300M |
17-25,9 |
23,7-33,9 |
M32x1,5-6g |
36,4-44 |
41×45
46×50,6
55×60 |
260 |
60 |
| 40AKM300M |
23,5-31,9 |
27,9-34 |
M40x1,5-6g |
36,4-44 |
50×55
55×60 |
260 |
60 |
| 40AKM450M |
23,5-31,9 |
27,9-40,4 |
M40x1,5-6g |
46,5-58,7 |
50×55
55×60
70×75 |
260 |
75 |
** – Метрическая резьба стандартная, возможно исполнение с резьбой NPT.
*** – Длина ввода в несвинченном состоянии.
