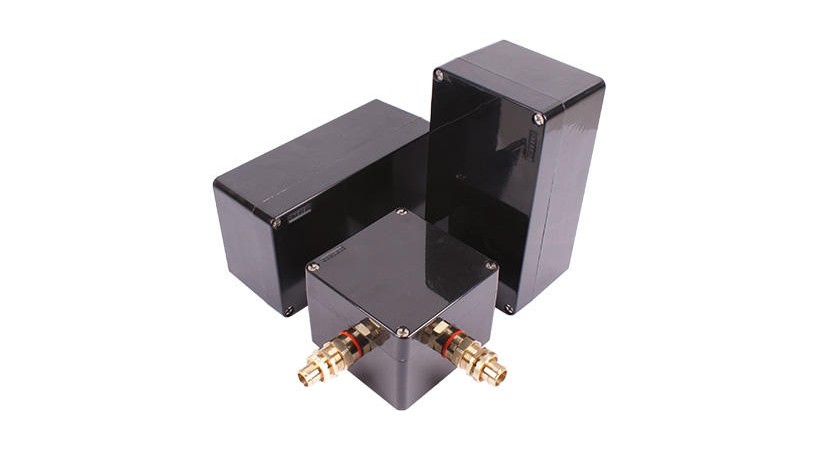

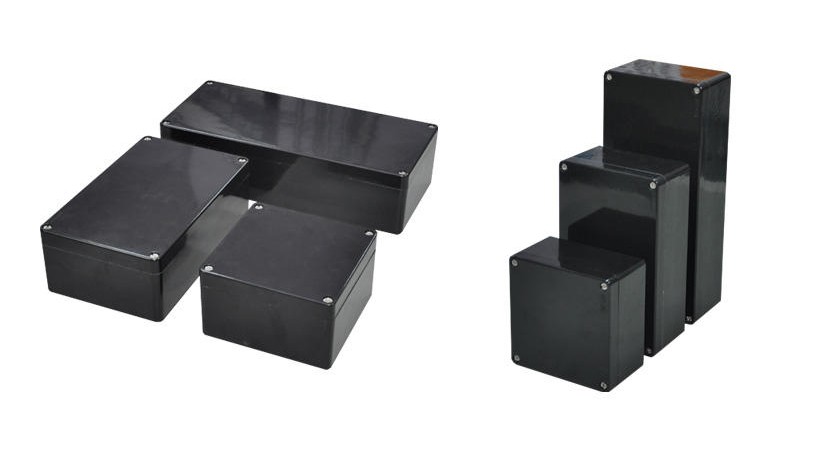

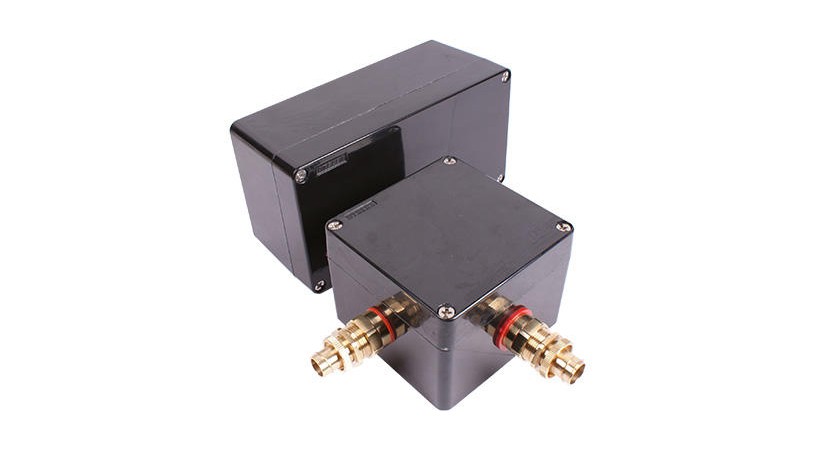

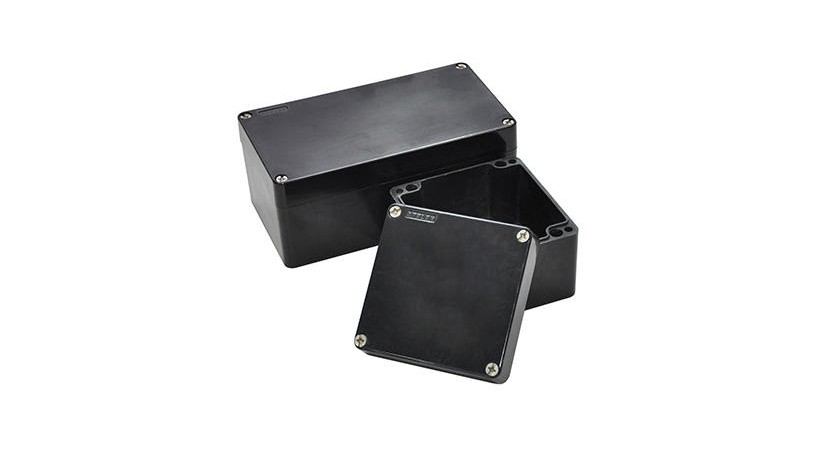

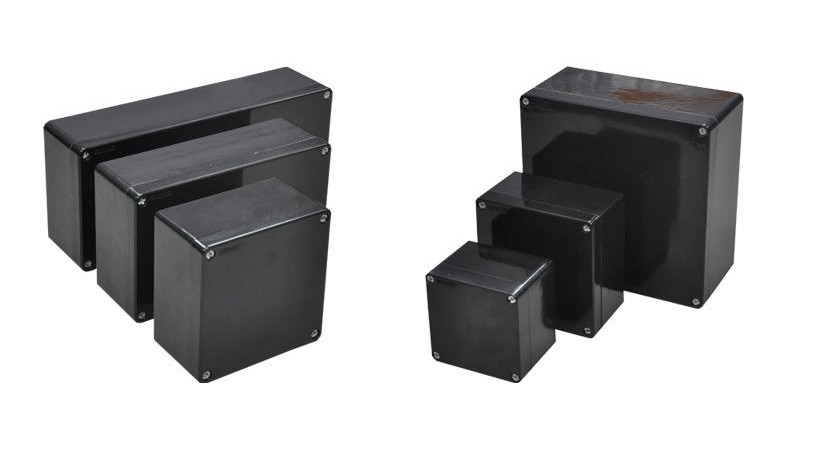

Взрывозащищенный корпус повышенной защиты ATELEX P4 из полиэстера

Информация о взрывозащищенном корпусе повышенной защиты ATELEX P4 из полиэстера

Тип/серия
ATELEX P4
Степень защиты
IP66, IP67
Материал корпуса
Полиэстер, Нержавеющая сталь
Вид взрывозащиты
Особовзрывобезопасное, Взрывобезопасное, Повышенная надежность
Маркировка взрывозащиты
Ex tb, Ex ia, Ex e, Ex ib
Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Технические условия
ТУ 3431-007-15232514-2016
Сертификат соответствия
ТР ТС 012/2011
Маркировки взрывозащиты и защиты от пыли
Ex e IIC Gb U; Ex ia IIC Ga U; Ex ib IIC Gb U; Ex tb IIIC Db
Защита от внешних воздействий
IP66 / IP67
Температура эксплуатации
-60 °C ≤ Ta ≤ +130 °C
Материал корпусных деталей
Полиэстер, цвет черный
Материал крепежных деталей
Нержавеющая сталь
Заземление
Внутреннее/внешнее, стандартно – латунная шпилька М6

О продукции

Описание

Взрывозащищенный корпус ATELEX P4 из полиэстера достаточно широк, чтобы удовлетворять требованиям различных условий эксплуатации на промышленных предприятиях, в том числе и в зонах с потенциально взрывоопасной средой. Оболочки могут быть использованными в качестве соединительных коробок, оболочек для размещения приборов контроля и учета, систем управления и безопасности. Не уступая алюминиевым изделиям в прочности, антикоррозийной и термической стойкости, оболочки Р4 являются на сегодняшний день современным и более экономичным решением различных электротехнических задач.

Устройство корпуса ATELEX P4

Корпуса ATELEX P4 изготавливаются из полиэстера, устойчивого к загрязнениям (нефти, маслам, ароматическим углеводородам, бактериям и ферментам), устойчивы к механическим воздействиям и имеют продолжительный срок службы. Полиэстер обогащен углеродом для уменьшения поверхностного сопротивления ниже 1 млр. Ом, и армирован листами стекловолокна для обеспечения защиты от механических повреждений (защиты от ударов с энергией не менее 7 Дж).Толщина стенок оболочек Р4** позволяет выполнять резьбовые отверстия для кабельных вводов. Специальная лабиринтная система уплотнения в месте соединения крышки и корпуса позволяет обеспечить защиту от внешних воздействий не менее IP66 и отвечает требованиям для электрооборудования, эксплуатируемого в условиях морского климата и в случаях активации систем пожаротушения. Отверстия для установки корпуса закрываются крышкой, защищая тем самым установочные винты от внешних воздействий, в том числе и от грязи. Винты крепления крышки к корпусу выполнены из нержавеющей стали и сделаны невыпадающими. Это упрощает монтаж изделий на объекте эксплуатации.



Основные преимущества корпуса ATELEX P4

• оболочки испытаны и подходят для эксплуатации при температуре окружающей среды до -60 °C; • полиэстер повышенной прочности, армированный листами стекловолокна;

• толщина стенок позволяет выполнить резьбовые отверстия для установки компонентов;

• лабиринтная система уплотнения между крышкой и корпусом;

• винты для установки корпуса защищены от внешних воздействий;

• постоянное наличие оболочек на складе в городе Санкт-Петербург.

Подбор исполнения

Как выбрать

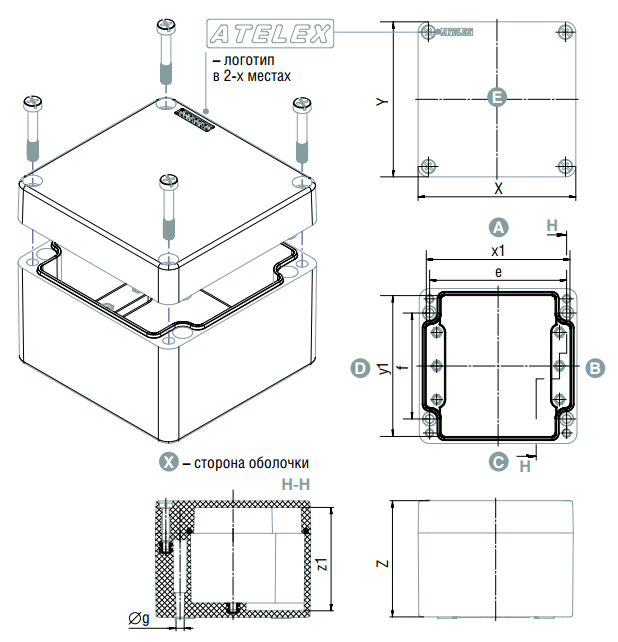

ГАБАРИТНЫЕ РАЗМЕРЫ

Обозначение
оболочки
Габаритные размеры, мм Внутренние размеры, мм  Установочные размеры, мм Масса, кг
X Y Z x1 y1 z1 e f g
P401/P451 80 75 55 71 66 46 68 45 4.5 0.28
P402/P452 110 75 55 101 66 46 98 45 4.5 0.35
P403/P453 160 75 55 151 66 46 148 45 4.5 0.46
P435/P485 160 75 55 151 66 66 178 45 4.5 0.5
P404/P454 190 75 55 181 66 46 178 45 4.5 0.51
P406/P456 122 120 90

113

111 80 106 82 6.3 0.78
P407/P457 220 120 90 211 111 80 204 82 6.3 1.1
P408/P458 160 160 90 148 148 79 140 110 6.3 1.3
P409/P459 260 160 90 248 148 81 240 110 6.5 1.8
P410/P460 360 160 90 348 148 81 340 110 6.5 2.3
P411/P461 560 160 90 550 148 81 540 110 6.5 3.3
P412/P462 255 250 120 243 238 111 235 200 6.5 2.8
P413/P463 400 250 120 388 238 111 380 200 6.5 3.7
P416/P466 400 405 120 388 393 111 380 355 6.5 5.8



МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ

Обозначение
оболочки
Габаритные размеры, мм Максимальное количество кабельных вводов АК
с условным размером
X Y Z 16 20s 20 25 32 40
A/C B/D A/C B/D A/C B/D A/C B/D A/C B/D A/C B/D
P401/P451 80 75 55 1/1 1/1
P402/P452 110 75 55 2/2 2/2 2/2
P403/P453 160 75 55 4/4 4/4 3/3
P404/P454 190 75 55 5/5 5/5 4/4
P406/P456 122 120 90 4/4 2/2 3/3 2/2 2/2 1/1 1/1 1/1 1/1
P407/P457 220 120 90 11/11 2/2 8/8 2/2 5/5 1/1 4/4 1/1 3/3
P408/P458 160 160 90 6/6 5/5 5/5 4/4 3/3 2/2 2/2 1/1 2/2 1/1
P409/P459 260 160 90 14/14 5/5 12/12 4/4 6/6 2/2 4/4 1/1 3/3 1/1
P410/P460 360 160 90 20/20 4/4 18/18 3/3 9/9 2/2 7/7 1/1 5/5 1/1
P411/P461 560 160 90 32/32 5/5 28/28 4/4 14/14 2/2 10/10 1/1 8/8 1/1
P412/P462 255 250 120 17/17 14/14 14/14 11/11 10/10 8/8 5/5 5/5 3/3 3/3 3/3 2/2
P413/P463 400 250 120 32/32 14/14 27/27 11/11 18/18 8/8 14/14/ 5/5 7/7 3/3 5/5 2/2
P416/P466 400 405 120 32/32 33/33 30/30 26/26 18/18 18/18 14/14 11/11 7/7 7/7 5/5 5/5



МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КЛЕММ

Обозначение
оболочки
Габаритные размеры, мм Максимальное количество клемм под
многожильный проводник сечением до Х мм2
X Y Z 1,5 2,5 4 6 10 16 35
P401/P451 80 75 55 5 5 5
P402/P452 110 75 55 10 10 11
P403/P453 160 75 55 20 20 20
P435/P485 160 75 75 23 20 20
P404/P454 190 75 55 26 26 26
P406/P456 122 120 90 16 10 10 8 6 5
P407/P457 220 120 90 39 26 26 20 16 13
P408/P458 160 160 90 24 16 16 12 10 8 6
P409/P459 260 160 90 48 32 32 24 19 16 12
P410/P460 360 160 90 72 48 48 36 29 24 18
P411/P461 560 160 90 120 81 81 81 49 41 31
P412/P462 255 250 120 94 62 62 48 19 16 12
P413/P463 400 250 120 162 110 110 82 33 28 21
P416/P466 400 405 120 243 465 165 123 66 56 21
