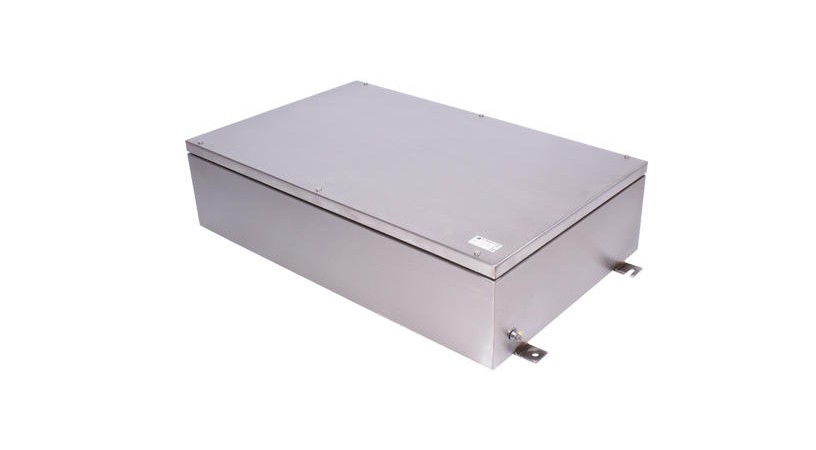

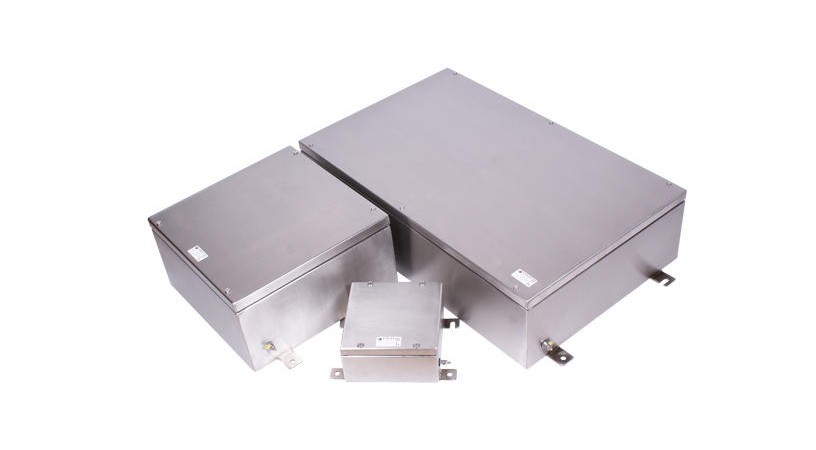

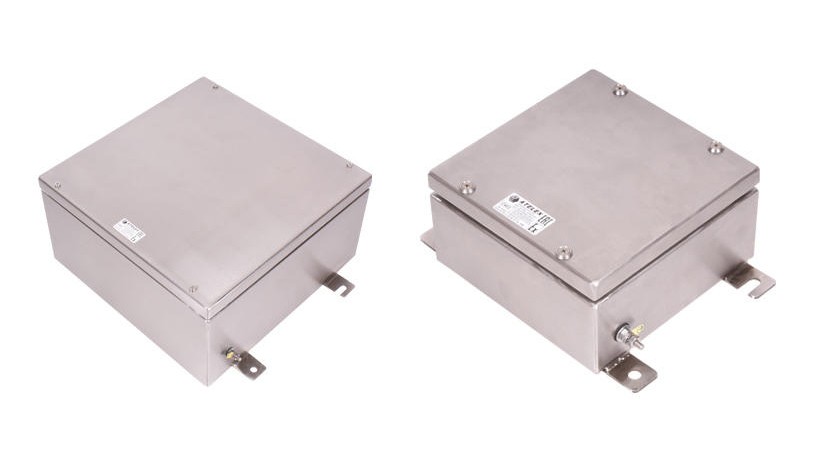

Взрывозащищенный корпус ATELEX C4 из нержавеющей стали специально разработанный для применения в наиболее агрессивных средах, таких как пары сероводорода и морская вода. Изделия являются многофункциональными и могут использоваться в качестве оболочек клеммных коробок, постов управления и индикации, а также для размещения в них Ех-компонентов различного назначения.
Устройство корпуса повышенной защиты ATELEX C4
Оболочки С4** изготавливаются из нержавеющей стали AISI304 (или AISI316L по дополнительному запросу). Толщина стенок крышки и корпуса не менее 1,5 мм, что наряду с качественной дуговой сваркой позволяет обеспечить необходимую прочность (не менее 10 Дж). Крепежные скобы выполнены из 3 мм стали и приварены к корпусу. Силиконовая прокладка между крышкой и корпусом гарантирует степень защиты от внешних воздействий не ниже IP66. Невыпадающие винты крышки упрощают монтаж и эксплуатацию, а использование крепежа только из нержавеющей стали гарантирует работоспособность в течении всего срока службы. На корпусе стандартно установлен зажим заземления М6 (сквозная шпилька), по дополнительному запросу возможно применение зажимов М8 и М10. Начиная с габарита С408 возможна установка петель крепления крышки к корпусу.
Основные преимущества корпуса повышенной защиты ATELEX C4
• Возможность применения в большинстве агрессивных сред;
• Высокая коррозийная стойкость;
• Наилучший вариант для применения на морских платформах;
• Наличие невыпадающих винтов крышки, упрощающих монтаж;
• Ударопрочность не менее 10Дж;
• Широкий температурный диапазон эксплуатации от -60°C до 130°C;
• Высокая защита от внешних воздействий (не менее IP66);
• Оболочки изготовлены из отечественных материалов на заводе в Санкт-Петербурге;
• Действующий сертификат ТР ТС 012/2011;
• Постоянное наличие оболочек на складе в городе Санкт-Петербург.

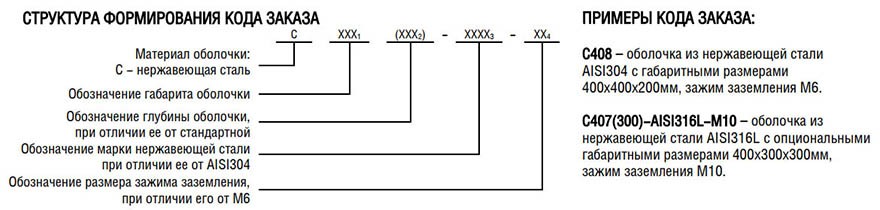

Подбор исполнения
Как выбрать

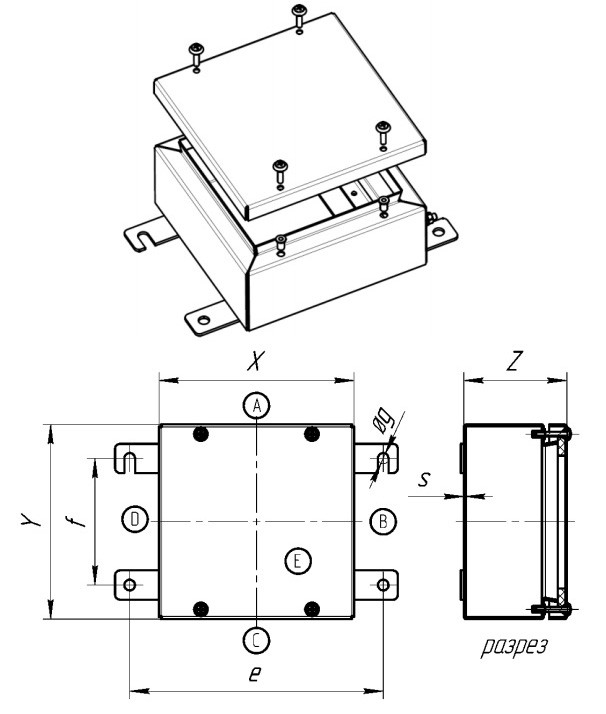

ГАБАРИТНЫЕ РАЗМЕРЫ
Обозначение
оболочки |
Габаритные размеры, мм |
Толщина стенок,
мм |
Установочные размеры, мм |
Масса, кг |
| X |
Y |
Z* |
s |
e |
f |
g |
| C401 |
150 |
150 |
90 |
1,5 |
210 |
80 |
11 |
1,72 |
| C402 |
200 |
150 |
100 |
1,5 |
260 |
80 |
11 |
2,06 |
| C403 |
200 |
200 |
100 |
1,5 |
260 |
130 |
11 |
2,86 |
| C404 |
300 |
200 |
120 |
1,5 |
360 |
130 |
11 |
3,37 |
| C405 |
400 |
200 |
150 |
1,5 |
460 |
130 |
11 |
4,4 |
| C406 |
300 |
300 |
150 |
1,5 |
360 |
230 |
11 |
4,92 |
| C407 |
400 |
300 |
150 |
1,5 |
460 |
230 |
11 |
5,68 |
| C408 |
400 |
400 |
200 |
1,5 |
460 |
330 |
11 |
9,8 |
| C409 |
600 |
400 |
200 |
1,5 |
660 |
330 |
11 |
10,79 |
| C410 |
800 |
500 |
200 |
1,5 |
860 |
430 |
11 |
18,78 |
| C411 |
1200 |
800 |
200 |
1,5 |
1260 |
730 |
11 |
31,15 |
* — в (скобках) опциональный размер, необходимо указывать при запросе оболочки
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КЛЕММ
Обозначение
оболочки |
Габаритные размеры, мм |
Максимальное количество кабельных вводов АК
с условным размером |
| X |
Y |
Z |
16 |
20s |
20 |
25 |
32 |
40 |
| A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
| C401 |
150 |
150 |
90 |
7/7 |
7/6 |
6/6 |
6/5 |
4/4 |
4/3 |
3/3 |
3/2 |
2/2 |
2/1 |
— |
— |
| C402 |
200 |
150 |
100 |
10/10 |
8/7 |
10/10 |
8/7 |
7/7 |
5/4 |
4/4 |
3/2 |
3/3 |
2/1 |
2/2 |
2/1 |
| C403 |
200 |
200 |
100 |
10/10 |
10/9 |
10/10 |
10/9 |
7/7 |
7/6 |
4/4 |
4/3 |
3/3 |
3/2 |
2/2 |
2/1 |
| C404 |
300 |
200 |
120 |
21/21 |
14/13 |
21/21 |
14/13 |
14/14 |
8/7 |
9/9 |
6/5 |
5/5 |
3/2 |
4/4 |
2/1 |
| C405 |
400 |
200 |
150 |
30/30 |
18/17 |
30/30 |
15/14 |
27/27 |
12/11 |
15/15 |
6/5 |
12/12 |
6/5 |
7/7 |
3/2 |
| C406 |
300 |
300 |
150 |
27/27 |
27/26 |
24/24 |
24/23 |
21/21 |
21/20 |
12/12 |
12/11 |
8/8 |
8/7 |
5/5 |
5/4 |
| C407 |
400 |
300 |
150 |
30/30 |
27/26 |
44/44 |
24/23 |
27/27 |
21/20 |
21/21 |
12/11 |
14/14 |
8/7 |
10/10 |
5/4 |
| C408 |
400 |
400 |
200 |
44/44 |
44/43 |
44/44 |
44/43 |
27/27 |
27/26 |
21/21 |
21/20 |
14/14 |
14/13 |
10/10 |
10/9 |
| C409 |
600 |
400 |
200 |
72/71 |
44/44 |
65/66 |
44/44 |
36/35 |
27/27 |
33/32 |
21/21 |
26/25 |
26/25 |
16/15 |
10/10 |
| C410 |
800 |
500 |
200 |
88/87 |
52/52 |
88/87 |
54/54 |
65/64 |
35/35 |
42/41 |
27/27 |
28/27 |
28/27 |
20/19 |
12/12 |
| C411 |
1200 |
800 |
200 |
132/131 |
88/88 |
122/121 |
88/88 |
83/82 |
65/64 |
63/62 |
42/42 |
42/41 |
42/41 |
30/29 |
20/20 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КЛЕММ
Обозначение
оболочки |
Габаритные размеры, мм |
Максимальное количество клемм под
многожильный проводник сечением до Х мм2 |
| X |
Y |
Z |
1,5 |
2,5 |
4 |
6 |
10 |
16 |
35 |
| C401 |
150 |
150 |
90 |
24/1 |
20/1 |
16/1 |
12/1 |
11/1 |
7/1 |
-/- |
| C402 |
200 |
150 |
100 |
37/1 |
29/1 |
24/1 |
17/1 |
14/1 |
11/1 |
9/1 |
| C403 |
200 |
200 |
100 |
74/2 |
58/2 |
48/2 |
34/2 |
28/2 |
11/1 |
9/1 |
| C404 |
300 |
200 |
120 |
114/2 |
88/2 |
74/2 |
54/2 |
44/2 |
18/1 |
12/1 |
| C405 |
400 |
200 |
150 |
156/2 |
126/2 |
104/2 |
82/2 |
64/2 |
26/1 |
21/1 |
| C406 |
300 |
300 |
150 |
114/2 |
88/2 |
74/2 |
54/2 |
44/2 |
36/2 |
24/2 |
| C407 |
400 |
300 |
150 |
156/2 |
126/2 |
104/2 |
82/2 |
64/2 |
52/2 |
42/2 |
| C408 |
400 |
400 |
200 |
234/3 |
189/3 |
156/3 |
123/3 |
96/3 |
52/2 |
42/2 |
| C409 |
600 |
400 |
200 |
378/3 |
309/3 |
258/3 |
174/3 |
156/3 |
86/2 |
64/2 |
| C410 |
800 |
500 |
200 |
664/4 |
564/4 |
476/4 |
356/4 |
284/4 |
177/3 |
123/3 |
| C411 |
1200 |
800 |
200 |
1578/6 |
1290/6 |
1086/6 |
822/6 |
660/6 |
455/5 |
350/5 |
