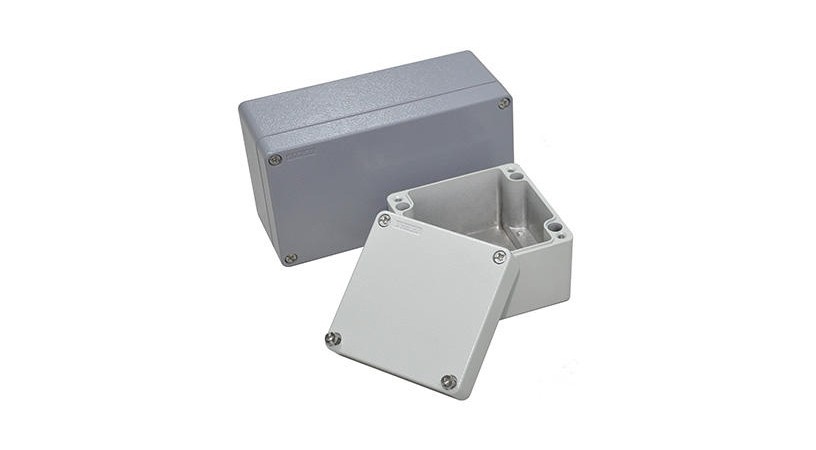

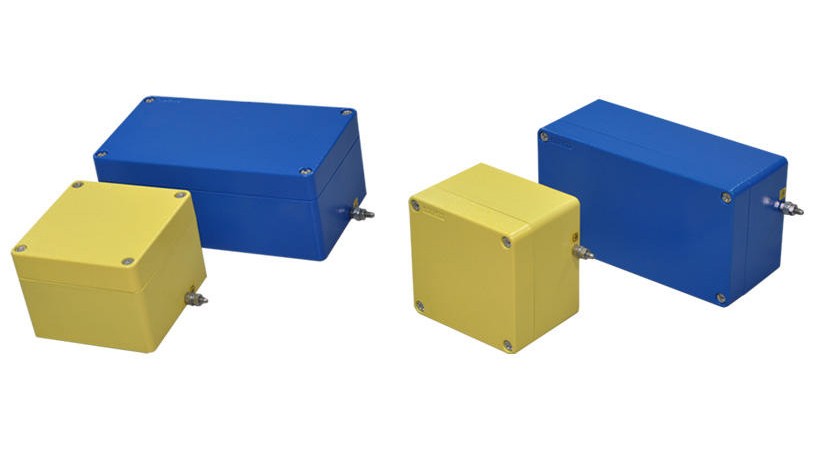

Взрывозащищенный корпус ATELEX А4 изготавливаются из алюминиевого сплава методом литья под давлением. Специально подобранный алюминиевый сплав и окончательная порошковая окраска оболочек делают их наиболее подходящими для сопротивления коррозии в агрессивной среде и, особенно, в насыщенной солью атмосфере.
Информация о взрывозащищенном корпусе ATELEX A4
Ассортимент оболочек из алюминия достаточно широк, чтобы удовлетворять требованиям различных условий эксплуатации на промышленных предприятиях, в том числе и в зонах с потенциально взрывоопасной средой. Оболочки могут быть использованы в качестве соединительных коробок, оболочек для размещения приборов контроля и учета, систем управления и безопасности.

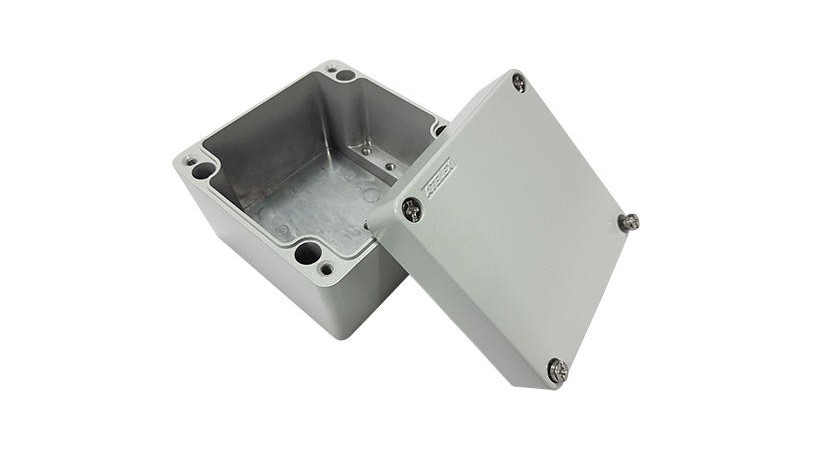

Устройство корпуса ATELEX A4
Корпус ATELEX А4 изготавливаются из алюминиевого сплава методом литья под давлением. Специально подобранный алюминиевый сплав и окончательная порошковая окраска оболочек делают их наиболее подходящими для сопротивления коррозии в агрессивной среде и, особенно, в насыщенной солью атмосфере.
Специальная лабиринтная система уплотнения в месте соединения крышки и корпуса позволяет обеспечить защиту от внешних воздействий не менее IP66 / IP67 и отвечает требованиям для электрооборудования, эксплуатируемого в условиях морского климата и в случаях активации систем пожаротушения.
Основные преимущества корпуса ATELEX A4
• оболочки испытаны и подходят для эксплуатации при температуре окружающей среды до -60 °C;
• алюминиевый сплав повышенной коррозийной стойкости и ударной прочности;
• внешнее порошковое покрытие, стойкое к внешним воздействиям и скалыванию;
• толщина стенок позволяет выполнить резьбовые отверстия для установки компонентов;
• лабиринтная система уплотнения между крышкой и корпусом;
• винты для установки корпуса защищены от внешних воздействий;
• постоянное наличие оболочек на складе в городе Санкт-Петербург.
Подбор исполнения
Как выбрать

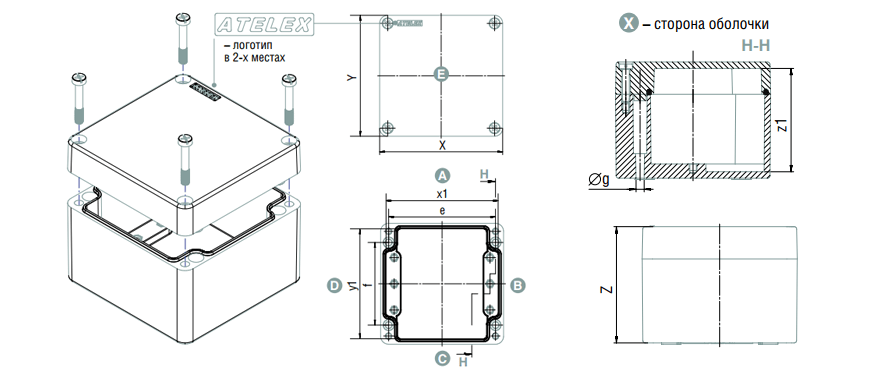

ГАБАРИТНЫЕ РАЗМЕРЫ
Обозначение
оболочки |
Габаритные размеры, мм |
Внутренние размеры, мм |
Установочные размеры, мм |
Масса, кг |
| X |
Y |
Z |
x1 |
y1 |
z1 |
e |
f |
g |
| A401/A451 |
50 |
45 |
30 |
44 |
39 |
26 |
42 |
33 |
4 |
0.1 |
| A402/A452 |
58 |
64 |
34 |
51 |
57 |
27 |
46 |
36 |
4 |
0.17 |
| A403/A453 |
98 |
64 |
34 |
91 |
57 |
27 |
86 |
36 |
4 |
0.22 |
| A404/A454 |
150 |
64 |
36 |
143 |
57 |
27 |
138 |
36 |
4 |
0.33 |
| A405/A455 |
75 |
80 |
57 |
68 |
73 |
51 |
63 |
52 |
4 |
0.29 |
| A406/A456 |
125 |
80 |
57 |
117 |
73 |
51 |
112 |
52 |
4 |
0.44 |
| A407/A457 |
175 |
80 |
57 |
168 |
73 |
51 |
163 |
52 |
4 |
0.54 |
| A435/A485 |
100 |
100 |
81 |
88 |
88 |
74 |
88 |
66 |
4 |
0.62 |
| A408/A458 |
250 |
80 |
52 |
243 |
73 |
51 |
238 |
52 |
4 |
0.71 |
| A409/A459 |
122 |
120 |
80 |
113 |
111 |
73 |
104 |
78 |
7 |
0.94 |
| A422/A472 |
160 |
100 |
81 |
148 |
88 |
74 |
146 |
66 |
5 |
1 |
| A499/A489 |
122 |
120 |
90 |
113 |
111 |
82 |
104 |
78 |
7 |
0.96 |
| A433/A483 |
140 |
140 |
90 |
126 |
126 |
82 |
120 |
93 |
7 |
1.5 |
| A410/A460 |
220 |
120 |
80 |
211 |
111 |
73 |
204 |
78 |
7 |
1.41 |
| A419/A469 |
220 |
120 |
90 |
211 |
111 |
82 |
204 |
82 |
7 |
1.43 |
| A434/A484 |
200 |
140 |
90 |
186 |
126 |
82 |
180 |
93 |
7 |
2.27 |
| A425/A475 |
180 |
180 |
100 |
166 |
166 |
92 |
160 |
130 |
7 |
2.41 |
| A421/A471 |
360 |
120 |
80 |
350 |
111 |
73 |
344 |
82 |
7 |
1.97 |
| A411/A461 |
160 |
160 |
90 |
150 |
150 |
82 |
140 |
110 |
7 |
1.5 |
| A412/A462 |
260 |
160 |
90 |
250 |
150 |
82 |
240 |
110 |
7 |
2.37 |
| A426/A476 |
280 |
180 |
100 |
266 |
166 |
92 |
260 |
130 |
7 |
2.92 |
| A413/A463 |
360 |
160 |
90 |
350 |
150 |
82 |
340 |
110 |
7 |
2.54 |
| A423/A473 |
280 |
230 |
110 |
266 |
216 |
108 |
260 |
180 |
7 |
2.99 |
| A427/A477 |
200 |
230 |
180 |
187 |
217 |
170 |
180 |
180 |
7 |
3.98 |
| A415/A465 |
200 |
230 |
110 |
190 |
220 |
102 |
180 |
180 |
7 |
2.5 |
| A416/A466 |
330 |
230 |
110 |
320 |
220 |
102 |
310 |
180 |
7 |
4.1 |
| A432/A482 |
400 |
230 |
110 |
384 |
214 |
102 |
380 |
180 |
7 |
3.84 |
| A428/A478 |
400 |
310 |
110 |
386 |
295 |
101 |
382 |
262 |
7 |
5.3 |
| A424/A474 |
330 |
230 |
180 |
315 |
215 |
170 |
310 |
180 |
8 |
5.26 |
| A430/A480 |
600 |
310 |
110 |
582 |
292 |
99 |
580 |
260 |
7 |
9.2 |
| A429/A479 |
400 |
310 |
180 |
386 |
295 |
169 |
382 |
262 |
7 |
9 |
| A431/A481 |
600 |
310 |
180 |
582 |
292 |
169 |
580 |
260 |
7 |
12 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
Обозначение
оболочки |
Габаритные размеры, мм |
Максимальное количество кабельных вводов АК
с условным размером |
| X |
Y |
Z |
16 |
20s |
20 |
25 |
32 |
40 |
| A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
| A401/A451 |
50 |
45 |
30 |
Специальные решения, по запросу |
| A402/A452 |
58 |
64 |
34 |
Специальные решения, по запросу |
| A403/A453 |
98 |
64 |
34 |
Специальные решения, по запросу |
| A404/A454 |
150 |
64 |
36 |
Специальные решения, по запросу |
| A405/A455 |
75 |
80 |
57 |
1/1 |
— |
1/1 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
| A406/A456 |
125 |
80 |
57 |
3/3 |
— |
2/2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
| A407/A457 |
175 |
80 |
57 |
4/4 |
— |
4/4 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
| A435/A485 |
100 |
100 |
81 |
2/2 |
1/1 |
2/2 |
1/1 |
1/1 |
— |
1/1 |
— |
— |
— |
— |
— |
| A408/A458 |
250 |
80 |
52 |
6/6 |
— |
6/6 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
| A409/A459 |
122 |
120 |
80 |
3/3 |
2/1 |
3/3 |
1/1 |
2/2 |
1/1 |
1/1 |
1/1 |
— |
— |
— |
|
| A422/A472 |
160 |
100 |
81 |
5/5 |
1/1 |
4/4 |
1/1 |
3/3 |
1/1 |
2/2 |
0/0 |
— |
— |
— |
— |
| A499/A489 |
122 |
120 |
90 |
4/4 |
2/2 |
3/3 |
1/1 |
2/2 |
1/1 |
1/1 |
1/1 |
— |
— |
— |
— |
| A433/A483 |
140 |
140 |
90 |
4/4 |
2/2 |
3/3 |
2/2 |
2/2 |
1/1 |
2/2 |
1/0 |
— |
— |
— |
— |
| A410/A460 |
220 |
120 |
80 |
11/11 |
2/2 |
7/7 |
2/2 |
5/5 |
1/1 |
3/3 |
1/1 |
— |
— |
— |
— |
| A419/A469 |
220 |
120 |
90 |
11/11 |
2/2 |
8/8 |
2/2 |
5/5 |
1/1 |
4/4 |
1/1 |
— |
— |
— |
— |
| A434/A484 |
200 |
140 |
90 |
6/6 |
2/2 |
5/5 |
2/2 |
4/4 |
1/1 |
3/3 |
— |
— |
— |
— |
— |
| A425/A475 |
180 |
180 |
100 |
8/8 |
4/4 |
6/6 |
4/4 |
4/4 |
2/2 |
3/3 |
2/2 |
2/2 |
1/1 |
1/1 |
— |
| A421/A471 |
360 |
120 |
80 |
14/14 |
2/2 |
13/13 |
2/2 |
8/8 |
1/1 |
6/6 |
1/1 |
— |
— |
— |
— |
| A411/A461 |
160 |
160 |
90 |
6/6 |
3/3 |
5/5 |
3/3 |
3/3 |
2/2 |
2/2 |
1/1 |
1/1 |
1/1 |
— |
— |
| A412/A462 |
260 |
160 |
90 |
12/12 |
4/4 |
12/12 |
4/3 |
6/6 |
2/2 |
4/4 |
1/1 |
3/3 |
1/1 |
— |
— |
| A426/A476 |
280 |
180 |
100 |
14/14 |
4/4 |
14/14 |
4/3 |
7/7 |
2/2 |
5/5 |
2/2 |
4/4 |
1/1 |
— |
— |
| A413/A463 |
360 |
160 |
90 |
20/20 |
4/4 |
18/18 |
4/3 |
10/10 |
2/2 |
7/7 |
1/1 |
5/5 |
1/1 |
— |
— |
| A423/A473 |
280 |
230 |
110 |
21/21 |
14/13 |
16/16 |
10/9 |
10/10 |
8/7 |
7/7 |
4/3 |
4/4 |
2/2 |
3/3 |
2/1 |
| A427/A477 |
200 |
230 |
180 |
25/25 |
25/25 |
16/16 |
16/16 |
13/13 |
13/13 |
9/9 |
9/9 |
5/5 |
5/5 |
4/4 |
4/4 |
| A415/A465 |
200 |
230 |
110 |
12/12 |
12/12 |
10/10 |
10/10 |
7/7 |
7/7 |
5/5 |
4/4 |
2/2 |
2/2 |
2/2 |
2/2 |
| A416/A466 |
330 |
230 |
110 |
24/24 |
12/12 |
20/20 |
9/9 |
14/14 |
6/6 |
9/9 |
4/4 |
5/5 |
2/2 |
4/4 |
2/2 |
| A432/A482 |
400 |
230 |
110 |
32/32 |
11/11 |
22/22 |
9/9 |
18/18 |
9/9 |
13/13 |
4/4 |
6/6 |
2/2 |
5/5 |
2/2 |
| A428/A478 |
400 |
310 |
110 |
33/33 |
20/20 |
26/26 |
15/15 |
18/18 |
12/12 |
12/12 |
6/6 |
6/6 |
4/4 |
5/5 |
3/3 |
| A424/A474 |
330 |
230 |
180 |
45/45 |
25/25 |
40/40 |
20/20 |
25/25 |
13/13 |
18/18 |
8/8 |
11/11 |
5/5 |
8/8 |
4/4 |
| A430/A480 |
600 |
310 |
110 |
42/42 |
17/17 |
34/34 |
14/14 |
24/24 |
11/11 |
14/14 |
6/6 |
8/8 |
4/4 |
6/6 |
3/3 |
| A429/A479 |
400 |
310 |
180 |
60/60 |
35/35 |
53/53 |
33/33 |
27/27 |
20/20 |
21/21 |
18/18 |
15/15 |
9/9 |
10/10 |
6/6 |
| A431/A481 |
600 |
310 |
180 |
80/80 |
35/35 |
76/76 |
33/33 |
46/46 |
20/20 |
30/30 |
18/18 |
22/22 |
9/9 |
12/12 |
6/6 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КЛЕММ
Обозначение
оболочки |
Габаритные размеры, мм |
Максимальное количество клемм под
многожильный проводник сечением до Х мм2 |
| X |
Y |
Z |
1,5 |
2,5 |
4 |
6 |
10 |
16 |
35 |
| A401/A451 |
50 |
45 |
30 |
Специальные решения, по запросу |
| A402/A452 |
58 |
64 |
34 |
Специальные решения, по запросу |
| A403/A453 |
98 |
64 |
34 |
Специальные решения, по запросу |
| A404/A454 |
150 |
64 |
36 |
Специальные решения, по запросу |
| A405/A455 |
75 |
80 |
57 |
— |
6 |
5 |
— |
— |
— |
— |
| A406/A456 |
125 |
80 |
57 |
— |
12 |
9 |
— |
— |
— |
— |
| A407/A457 |
175 |
80 |
57 |
— |
25 |
21 |
— |
— |
— |
— |
| A435/A485 |
100 |
100 |
81 |
14 |
11 |
9 |
7 |
— |
— |
— |
| A408/A458 |
250 |
80 |
52 |
— |
40 |
33 |
— |
— |
— |
— |
| A409/A459 |
122 |
120 |
80 |
19 |
15 |
13 |
10 |
8 |
6 |
— |
| A422/A472 |
160 |
100 |
81 |
28 |
23 |
19 |
14 |
— |
— |
— |
| A499/A489 |
122 |
120 |
90 |
16 |
13 |
10 |
8 |
6 |
5 |
— |
| A433/A483 |
140 |
140 |
90 |
23 |
19 |
16 |
12 |
9 |
8 |
— |
| A410/A460 |
220 |
120 |
80 |
39 |
31 |
26 |
20 |
16 |
13 |
— |
| A419/A469 |
220 |
120 |
90 |
39 |
31 |
26 |
20 |
16 |
13 |
— |
| A434/A484 |
200 |
140 |
90 |
38 |
30 |
25 |
19 |
15 |
13 |
— |
| A425/A475 |
180 |
180 |
100 |
33 |
26 |
22 |
17 |
13 |
11 |
9 |
| A421/A471 |
360 |
120 |
80 |
76 |
61 |
51 |
39 |
31 |
26 |
— |
| A411/A461 |
160 |
160 |
90 |
28 |
23 |
19 |
14 |
11 |
9 |
7 |
| A412/A462 |
260 |
160 |
90 |
51 |
42 |
35 |
26 |
21 |
18 |
14 |
| A426/A476 |
280 |
180 |
100 |
57 |
46 |
38 |
29 |
23 |
19 |
15 |
| A413/A463 |
360 |
160 |
90 |
76 |
61 |
51 |
39 |
31 |
26 |
21 |
| A423/A473 |
280 |
230 |
110 |
114 |
92 |
76 |
58 |
46 |
19 |
15 |
| A427/A477 |
200 |
230 |
180 |
76 |
62 |
52 |
38 |
15 |
13 |
10 |
| A415/A465 |
200 |
230 |
110 |
76 |
62 |
52 |
38 |
15 |
13 |
10 |
| A416/A466 |
330 |
230 |
110 |
138 |
110 |
92 |
70 |
56 |
23 |
19 |
| A432/A482 |
400 |
230 |
110 |
170 |
138 |
116 |
86 |
70 |
29 |
23 |
| A428/A478 |
400 |
310 |
110 |
258 |
210 |
174 |
132 |
70 |
59 |
23 |
| A424/A474 |
330 |
230 |
180 |
138 |
110 |
92 |
70 |
56 |
23 |
19 |
| A430/A480 |
600 |
310 |
110 |
399 |
321 |
270 |
204 |
108 |
90 |
36 |
| A429/A479 |
400 |
310 |
180 |
258 |
207 |
174 |
132 |
70 |
58 |
23 |
| A431/A481 |
600 |
310 |
180 |
399 |
321 |
270 |
204 |
108 |
90 |
36 |
