Взрывозащищенный кабельный ввод AKМ серии предназначенные для всех типов бронированного кабеля круглого сечения, проложенного в гибком металлорукаве.
Информация о взрывозащищенных кабельных вводах серии АКМ
Взрывозащищенные кабельные вводы серии АКМ предназначены для всех типов бронированного кабеля круглого сечения, проложенного в гибком металлорукаве. При заказе кабельного ввода под гибкий металлорукав, необходимо указывать тип металлорукава.
Система термостойкого уплотнения смещения и вводной части кабельного ввода гарантирует взрывозащищенное уплотнение по внутренней оболочке кабеля.
Устройство крепления брони кабеля позволяет исключить чрезмерную нагрузку на внутреннюю оболочку кабеля при монтаже и его неконтролируемое повреждение, обеспечив при этом надежную защиту от случайного выдергивания кабеля и электрическую целостность цепи заземления. Это устройство, состоящее из конуса и фиксирующего кольца, позволяет легко подсоединять и отсоединять кабель от оборудования в целях обслуживания, проверки или замены.
Компрессионное уплотнение, обеспечивающее обжатие кабеля по внешней оболочке, гарантирует защиту от внешних воздействий IP 66/67/68.
Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.
Подбор исполнения
Как выбрать

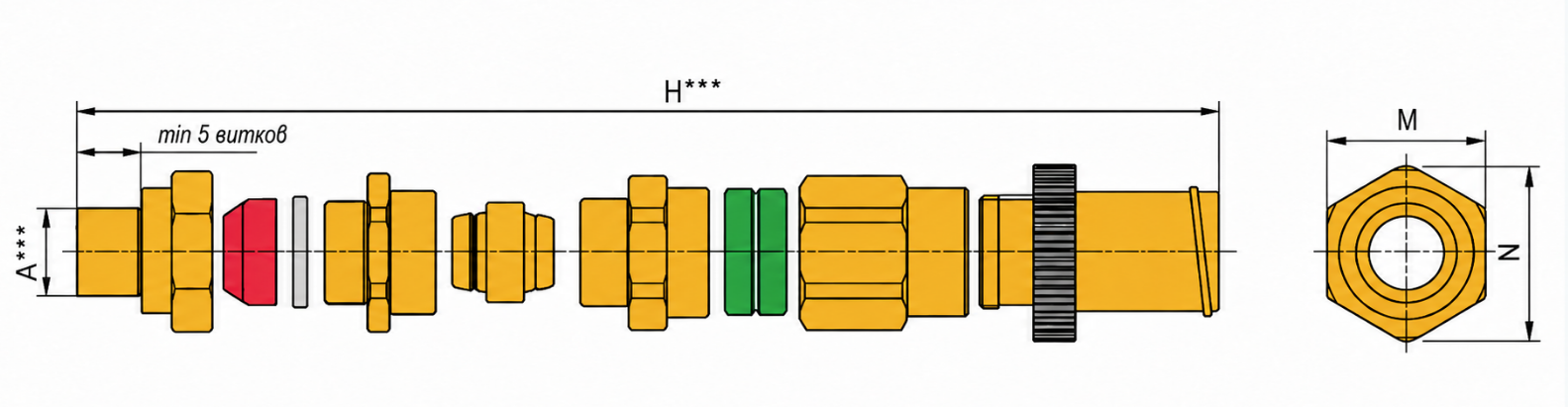

Таблица выбора кабельного ввода серии АКМ. Габаритные размеры.
| Обозначение ввода* |
Диаметр внутренней оболочки кабеля min-max, мм (уплотнение *С) |
Диаметр наружной оболочки кабеля min-max, мм (уплотнение *К) |
Тип и размер резьбы А*** |
Диаметр металлорукава Dвнутр.-Dнаруж., мм |
M x N, мм |
Н****, мм |
| 20s16AKM030 |
3,1-8,6 |
6,1-9,9 |
M20x1,5-6g |
12-15,5 |
24×26,2 |
205 |
| 20s16AKM040 |
3,1-8,6 |
6,1-11,5 |
M20x1,5-6g |
13-16 |
24×26,2 |
205 |
| 20s16AKM045 |
3,1-8,6 |
6,1-12 |
M20x1,5-6g |
13,9-18,9 |
24×26,2 |
205 |
| 20s16AKM050 |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
15,6-21 |
24×26,2 |
205 |
| 20s16AKM060 |
3,1-8,6 |
6,1-12 |
M20x1,5-6g |
14,7-18,7 |
24×26,2 |
205 |
| 20s16AKM066 |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
16,9-20,5 |
24×26,2 |
205 |
| 20s16AKM070 |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
18-21 |
24×26,2 |
205 |
| 20s16AKM080 |
3,1-8,6 |
6,1-13,2 |
M20x1,5-6g |
20-23,5 |
24×26,2 |
205 |
| 20sAKM045 |
6,1-11,7 |
9,5-12,4 |
M20x1,5-6g |
13,9-18,9 |
24×26,2 / 30×33 |
205 |
| 20sAKM050 |
6,1-11,7 |
9,5-14 |
M20x1,5-6g |
15,6-21 |
24×26,2 / 30×33 |
205 |
| 20sAKM060 |
6,1-11,7 |
9,5-13,4 |
M20x1,5-6g |
14,7-18,7 |
24×26,2 / 30×33 |
205 |
| 20sAKM066 |
6,1-11,7 |
9,5-15 |
M20x1,5-6g |
16,9-20,5 |
24×26,2 / 30×33 |
205 |
| 20sAKM070 |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
18-21 |
24×26,2 / 30×33 |
205 |
| 20sAKM080 |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
20-23,5 |
24×26,2 / 30×33 |
205 |
| 20sAKM110 |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
22,3-26,5 |
24×26,2 / 30×33 |
205 |
| 20sAKM120 |
6,1-11,7 |
9,5-15,9 |
M20x1,5-6g |
25,1-29 |
24×26,2 / 30×33 |
205 |
| 20AKM070 |
6,5-13,9 |
12,5-16 |
M20x1,5-6g |
18-21 |
27×29,5 / 30×33 |
215 |
| 20AKM080 |
6,5-13,9 |
12,5-18 |
M20x1,5-6g |
20-23,5 |
27×29,5 / 30×33 |
215 |
| 20AKM110 |
6,5-13,9 |
12,5-20 |
M20x1,5-6g |
22,3-26,5 |
27×29,5 / 30×33 |
215 |
| 20AKM120 |
6,5-13,9 |
12,5-20,9 |
M20x1,5-6g |
25,1-29 |
27×29,5 / 30×33 |
215 |
| 25sAKM080 |
11,1-15,4 |
14-18 |
M25x1,5-6g |
20-23,5 |
36×39,2 |
215 |
| 25sAKM110 |
11,1-15,4 |
14-20 |
M25x1,5-6g |
22,3-26,5 |
36×39,2 |
215 |
| 25sAKM120 |
11,1-15,4 |
14-22 |
M25x1,5-6g |
25,1-29 |
36×39,2 |
215 |
| 25sAKM250 |
11,1-15,4 |
14-22 |
M25x1,5-6g |
28,1-32 |
36×39,2 |
215 |
| 25sAKM280 |
11,1-15,4 |
14-22 |
M25x1,5-6g |
30,4-38 |
36×39,2 |
215 |
| 25sAKM290 |
11,1-15,4 |
14-22 |
M25x1,5-6g |
35-43 |
36×39,2 |
215 |
| 25sAKM300 |
11,1-15,4 |
14-22 |
M25x1,5-6g |
36,4-44 |
36×39,2 |
215 |
| 25AKM120 |
11,1-19,9 |
18,2-23,5 |
M25x1,5-6g |
25,1-29 |
36×39,2 |
225 |
| 25AKM250 |
11,1-19,9 |
18,2-25,9 |
M25x1,5-6g |
28,1-32 |
36×39,2 |
225 |
| 25AKM280 |
11,1-19,9 |
18,2-26,2 |
M25x1,5-6g |
30,4-38 |
36×39,2 |
225 |
| 25AKM290 |
11,1-19,9 |
18,2-26,2 |
M25x1,5-6g |
35-43 |
36×39,2 |
225 |
| 25AKM300 |
11,1-19,9 |
18,2-26,2 |
M25x1,5-6g |
36,4-44 |
36×39,2 |
225 |
| 32AKM280 |
17-25,9 |
23,7-28 |
M32x1,5-6g |
30,4-38 |
41×45 / 46×50,6 |
225 |
| 32AKM290 |
17-25,9 |
23,7-32 |
M32x1,5-6g |
35-43 |
41×45 / 46×50,6 |
225 |
| 32AKM300 |
17-25,9 |
23,7-33,9 |
M32x1,5-6g |
36,4-44 |
41×45 / 46×50,6 |
225 |
| 40AKM300 |
23,5-31,9 |
27,9-34 |
M40x1,5-6g |
36,4-44 |
50×55 / 55×60 |
225 |
| 40AKM450 |
23,5-31,9 |
27,9-40,4 |
M40x1,5-6g |
46,5-58,7 |
50×55 / 55×60 |
225 |
*** – Метрическая резьба стандартная, возможно исполнение с резьбой NPT.
**** – Длина ввода в несвинченном состоянии.
