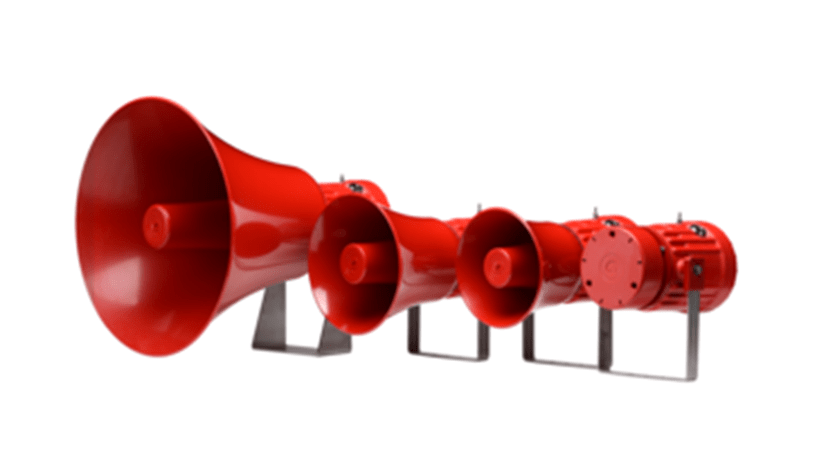

Взрывозащищенный аварийный сигнализатор GNExS1F
Взрывозащищенные сигнализаторы серии GNEx

Взрывозащищенный аварийный сигнализатор GNExS1F

Спецификация

Степень защиты
IP66
Материал корпуса
Латунь, Никелированная латунь, Полиэстер, Нержавеющая сталь
Маркировка взрывозащиты
Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Максимальное звуковое давление:
115 дБ(А) при 1 м [106 дБ(А) при 3 м]
Номинальное звуковое давление:
110 дБ(А) при 1 м +/- 3 дБ [101 дБ(А) при 3м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Полный спектр
Эффективная дальность:
125 метров на частоте 1 кГц
Напряжения постоянного тока:
24 В постоянного тока (10-30 В постоянного тока), 48 В постоянного тока (38-60 В постоянного тока)
Напряжения переменного тока:
230 В переменного тока (100-260 В переменного тока)
Стадии переключения:
Блоки постоянного тока: отрицательные или положительные
Характеристика
Блоки переменного тока: общая линия питания
Защита от внешних воздействий:
IP66; EN60529:
Материал корпуса:
Устойчивый к УФ-излучению GRP (полиэстер, армированный стекловолокном)
Отделка корпуса:
Хромированный и с порошковым покрытием
Цвет корпуса:
Красный (RAL3000)
Резьбовые отверстия:
2 х М20 х 1,5 мм в комплекте
Клеммы:
0,5-2,5 мм² (20-14 AWG), съемные и дублирующие клеммы
Заглушки:
Латунь, никелированная латунь или нержавеющая сталь
Объем корпуса:
<2 литра
Линия мониторинга:
Диод блокировки включен EOL Мин. Можно установить резистор или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Винт заземления:
M4
Рабочая температура:
От -50 до + 70 ° C
Средняя работа на постоянном токе:
93,9 года/822 706 часов
Средняя работа на переменном токе:
46,6 лет/ 408 508 часов
Относительная влажность:
99% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
3,20 кг

О продукции

Описание

Взрывозащищенный аварийный сигнализатор GNExS1F — это звуковой сигнализатор, сертифицированный по стандартам IECEx и ATEX, с повторно-взрывным факельным рожком. Прочный корпус из стеклопластика (полиэстера, армированного стеклом) одобрен для применения во взрывозащищенных системах сигнализации в зонах 1 и 2.






GNExS1F — это звуковой сигнализатор, сертифицированный по стандартам IECEx и ATEX, с повторно-взрывным факельным рожком. Прочный корпус из стеклопластика (полиэстера, армированного стеклом) одобрен для применения во взрывозащищенных системах сигнализации в зонах 1 и 2.

Имеет 64 звуковых сигнала тревоги, каждый из имеющихся 4 ступеней/каналов может быть запущен дистанционно. Усиление класса D обеспечивает высокую звуковую мощность при оптимальном рабочем токе. Резьбовое взрывонепроницаемое соединение, несколько кабельных вводов и дублируемая разъемная конструкция упрощают как установку, так и плановое обслуживание. В стандартной комплектации соответствует стандарту SIL1 согласно IEC61508 (2010).



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExS1 Сирена
Тип рупора: H Сигнальный рупор факельного типа
Напряжение: DC024
DC048
AC230		 10–30 В постоянного тока
38–60 В постоянного тока
100–260 В переменного тока
Тип кабельного ввода: [e] B
C
D
E
F
G		 3 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
Материал адаптера / заглушки: [м] B
N
S		 Латунь (стандарт)
Никелированная латунь
Нержавеющая сталь
Кронштейн, теговая метка: [s] 1
3		 A4 316 Нержавеющая сталь (по умолчанию)
A4 316 Нерж. сталь с теговой табличкой
Версия продукта: [v] A IECEx, ATEX, Ex EAC, INMETRO
Цвет корпуса: [x] P
S		 Стандартный продукт
Индивидуальный — свяжитесь с «АТЭКС-Электро»



Сигнализатор

Версия: Диапазон напряжения: Ток:
12 В пост. тока 10-30 В постоянного тока 221 мА
24 В пост. тока 10-30 В постоянного тока 185 мА
48 В пост. тока 38-60 В постоянного тока 115 мА
115 В перемен. тока 50/60 Гц 100-260 В переменного тока 73 мА
230 В перемен. тока 50/60 Гц 100-260 В переменного тока 48 мА



Маркировка взрывозащиты

  • Сертификат IECEx / ATEX:
  • II 2G Ex d IIC T4 Ta. от -60°C до +50°C
  • II 2G Ex d IIC T3 Ta. от -60°C до +70°C
  • II 2G Ex d IIB T6 Ta. от -60°C до +50°C
  • II 2G Ex d IIB T5 Ta. от -60°С до +65°С
  • II 2G Ex d IIB T4 Ta. от -60°C до +70°C

Подбор исполнения

Как выбрать

GNExS1F Взрывобезопасный аварийный громкоговоритель

  • Прочный коррозионностойкий корпус из стеклопластика (GRP)
  • Максимальный уровень звукового давления на выходе 115 дБ(А)
  • 4 дистанционно выбираемых ступени тревоги
  • Положительное или отрицательное переключение линии ступеней
  • Выбор 64 частот звукового сигнала
  • Автоматическая синхронизация в системе с несколькими сигнализаторами
  • Крепления из нержавеющей стали
  • Храповой регулируемый кронштейн из нержавеющей стали 316
  • Тройные кабельные вводы
  • Клеммы для входного и транзитного кабеля
  • Доступный с пользовательскими настройками тона и частотами



Сертификаты

  • Сертификат ATEX: SIRA 13ATEX1139X,
  • Сертификат IECEx: IECEx SIR 13.0029X,
  • Сертификат Ex EAC ТР ТС 012/2011: KZ.1510019.22.01.00271
  • SIL1 соответствует стандарту IEC 61508 (2010)
  • INMETRO IEx 20.0050X



Документы продукции (доступны для скачивания)
