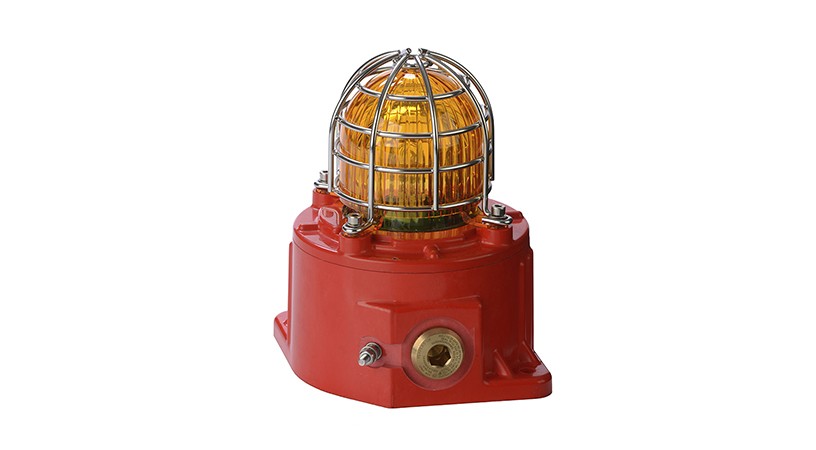

Взрывозащищенный ксеноновый строб-маяк GNExB1X05

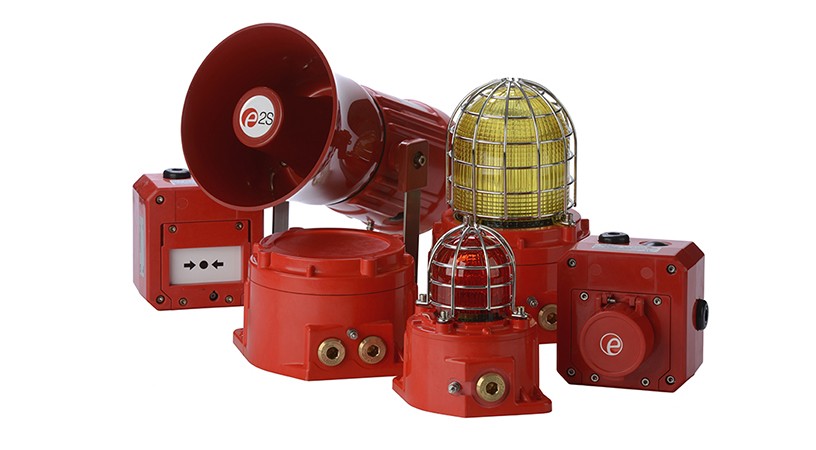

Взрывозащищенные сигнализаторы серии GNEx

Взрывозащищенный ксеноновый строб-маяк GNExB1X05

Спецификация

Степень защиты
IP66
Материал корпуса
Никелированная латунь, Стеклопластик, Нержавеющая сталь, Латунь
Маркировка взрывозащиты
Ex db, Ex tb, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Энергия вспышки:
5 Джоулей (5 Вт)
Частота вспышки:
Напряжение постоянного тока:
Характеристика
1 Гц (60 вспышек в минуту),
Характеристика
1,5 Гц (90 вспышек в минуту)
Характеристика
Двойные вспышки переменного напряжения:
Характеристика
1 Гц (60 вспышек в минуту)
Ступени тревоги:
Блоки постоянного тока - 2 схемы двойного удара с дистанционным переключением
Пиковая интенсивность, кд:
500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:
250 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:
45,449 кд - измеренная ссылка на IES
Эффективная интенсивность, кд:
117,93 кд - измеренная ссылка на IES
Цвет линзы:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Напряжения постоянного тока:
12 постоянного тока; 24 постоянного тока; 48 постоянного тока
Напряжения переменного тока:
115 В переменного тока; 230 В переменного тока
Защита от внешних воздействий:
IP66
Материал корпуса:
Устойчивый к УФ-излучению стеклопластик (полиэстер, армированный стекловолокном)
Цвет корпуса:
Натуральный красный - может быть представлен в других цветах
Кабельные вводы:
2 x M20 ISO (1 заглушка включена в комплект поставки)
Характеристика
Адаптеры для M25, 1/2 "и 3/4" NPT - по запросу
Клеммы:
От 0,5 до 2,5 мм²
Объем корпуса:
<2 литра
Мониторинг линии:
Диод блокировки включен
Характеристика
EOL Мин. Можно установить резистор
Характеристика
или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Диапазон температур:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
1.5 кг
Характеристика
* Все данные в канделах отражают характеристики прозрачной линзы при оптимальном напряжении
Пример заказа:
GNExB1X05AC230 [e] [м] [с] [v] [x] / [y]
Характеристика
GNExB1X05AC230AB1A1R / R
Характеристика
GNExB1X05 Маяк с 5-ю джоулевым ксеноновым стробом, 230 В переменного тока,
Резьба
3 резьбовых отверстия M20, латунные заглушки,
Характеристика
защита A2 304 SS, одобрено IECEx и ATEX,
Характеристика
красный корпус, красная линза

О продукции

Описание

Взрывозащищенный ксеноновый строб-маяк GNExB1X05 с энергией импульса 5 Джоулей, одобрен IECEx & ATEX. Прочный корпус из стеклопластика с защитой от коррозии IP66 и расширенный температурный диапазон обеспечивают пригодность для всех применений в опасных зонах 1, 2, 21 и 22.





GNExB1X05 является взрывозащищенным ксеноновым маяком с энергией импульса 5 Джоулей, одобрен IECEx & ATEX. Прочный корпус из стеклопластика с защитой от коррозии IP66 и расширенный температурный диапазон обеспечивают пригодность для всех применений в опасных зонах 1, 2, 21 и 22.

Маяк GNExB1X05 обеспечивает 117 кд эффективную ксеноновую стробоскопическую вспышку, необходимую для сигнализации безопасности. Сменный полевой цветной фильтр усиливает стробоскоп и сделан из устойчивого к ультрафиолету поликарбоната.

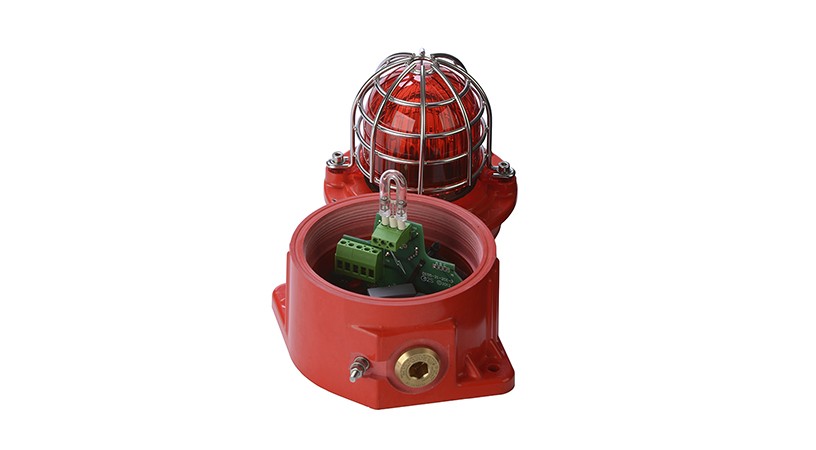

Корпус маяка, изготовленный из GRP, обеспечивает взрывозащиту Ex d , имеет 2 резьбовых отверстия М20х1.5 и удобный и просторный доступ к клеммным зажимам — все это значительно сокращает время монтажа. SIL1 соответствует стандарту IEC61508 (2010).



Потребление тока

Версия: В пике: Напряжение: Ток:
12 В пост. тока 10-14 В пост. тока 437 мА
24 В пост. тока 1,09A 5 мс 20-28 В пост. тока 254 мА
48 В пост. тока 42-54 В пост. тока 158 мА
115 В перем. тока 110-125 В перем. тока 50/60 Гц 95 мА
230 В перем. тока 220-240 В перем. тока 50/60 Гц 54 мА



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExB1
Тип: X05 Ксеноновый маяк — 5 Джоулей
Напряжение: DC012
DC024
DC048
AC115
AC230		 10-14 В постоянного тока
20-28 В постоянного тока
42-54 В постоянного тока
110-125 В переменного тока
220-240 В переменного тока
Тип кабельного ввода: [e] A
B
C
D
E
F
G		 2 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
Материал адаптера / заглушки: [м] B
N
S		 Латунная
Никелированная латунь
Нержавеющая сталь
Защитная решетка и теговый номер: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 нержавеющая сталь 304 с теговым номером
A4 нержавеющая сталь 316 с теговым номером
Версия продукта: [v] A1 IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22
Цвет корпуса: [x] R
S		 Красный
Специальный — по запросу
Цвет линзы: [у] A
B
C
G
M
R
Y		 Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Потребление тока

янтарный синий прозрачный зеленый красный желтый
0,51 0,12 1,00 0,49 0,15 0,86



Маркировка взрывозащиты

  • Сертификат соответствия ТР ТС 012/2011:
  • 1Ex d IIC T6…T4 Gb X (от -50°C до +70°C)
  • Ex tb IIIC T80°C…T130°C Db X (от -50°C до +70°C)
  • Сертификат ATEX:
  • II 2G Ex db IIC Gb T6 Ta -50 ° C до + 40 ° C
  • II 2G Ex db IIC Gb T5 Ta -50 ° C до + 55 ° C
  • II 2G Ex db IIC Gb T4 Ta -50 ° C до + 70 ° C
  • II 2D Ex tb IIIC Db T110 ° C Ta -50 ° C до + 70 ° C



Заметка

GNExB1X05 доступен в виде сборки, сконструированной с использованием до 4 маяков ксеноновых стробоскопов с распределительной коробкой Ex d или без нее. Свяжитесь с отделом продаж для получения дополнительной информации

Подбор исполнения

Как выбрать

GNExB1X05 Взрывозащищенный ксеноновый строб-маяк на 5 Дж

  • Прочный, устойчивый к коррозии корпус из стеклопластика
  • Степень защиты от внешних воздействий IP66
  • Автоматическая синхронизация в многолучевых системах
  • В версиях с постоянным напряжением предусмотрены три скорости вспышки
  • Блоки постоянного напряжения имеют дистанционное включение частоты вспышек
  • Заменяемая пользователем ксеноновая трубка, механически защищенная от ударов и вибрации
  • Наличие стеклянной линзы и защитной решетки из нержавеющей стали
  • Устойчивый к ультрафиолетовому излучению поликарбонат, сменная цветная линза
  • Крепления из нержавеющей стали
  • Два резьбовых отверстия М20х1.5
  • Двойные клеммные зажимы ( вход и выход для последовательного подключения)
  • SIL1 соответствует IEC61508 (2010)



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат IECEx UL 15.0003X
  • Сертификат ATEX DEMKO 15ATEX1448X
  • Сертификат PESO CCOE: P452946 и P471510
  • Сертификат INMETRO IEx 20.0049X
