Параметры
Основные характеристики
- GNExCP7-PB:
- Кнопочный извещатель с ручным управлением
- Температура:
- От -55 ° C до + 60 ° C / + 70 ° C
- Защита от внешних воздействий:
- EN / IEC 60529 - IP66 / 67
- Материал корпуса:
- Стеклопластик армированный стекловолокном
- Цвет корпуса:
- RAL3000 Красный. Доступны другие однотонные и полосатые цвета
- Кабельные вводы:
- 2 отверстия сверху M20 и 1 отверстие сбоку M20
- Характеристика
- Заднюю часть корпуса можно повернуть, чтобы получить 2 отверстия снизу и 1 отверстие сбоку
- Заглушки:
- 2-е заглушки в стандартной комплектации из латуни, никелированной латуни или нержавеющей стали
- Клеммы:
- DIN-рейка 8 × 2,5 мм² SAK2,5 или оконечная плата с клеммами 6 × 2,5 мм² плюс 4 специальных клеммы EOL & Series
- Заземление:
- Внешнее заземление M5
- Относительная влажность:
- Относительная влажность 95% при 20 ° C
- Вес:
- 2,1 кг

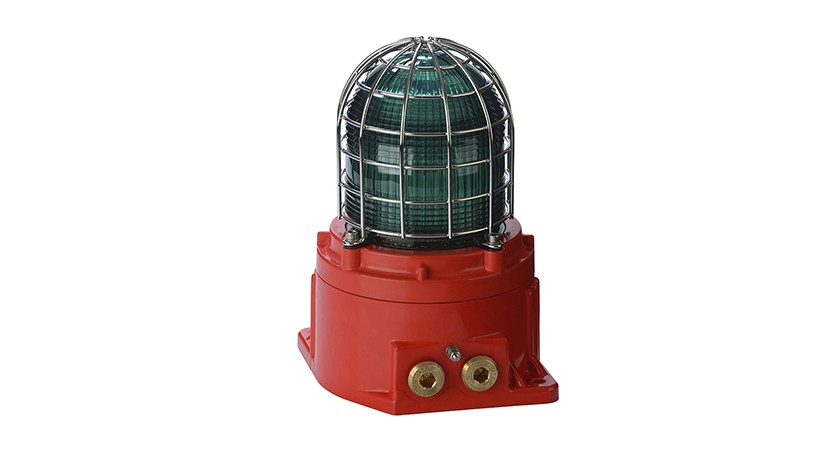

GNExB2LD2 — это многофункциональный взрывозащищенный светодиодный маяк, сертифицированный IECEx & ATEX. Прочный корпус из стеклопластика с защитой от коррозии IP66 и расширенный температурный диапазон обеспечивают пригодность для всех применений в опасных зонах 1, 2, 21 и 22.
GNExB2LD2 — это многофункциональный взрывозащищенный светодиодный маяк, сертифицированный IECEx & ATEX. Прочный корпус из стеклопластика с защитой от коррозии IP66 и расширенный температурный диапазон обеспечивают пригодность для всех применений в опасных зонах 1, 2, 21 и 22.
GNExB2LD2 использует массив мощных светодиодов Cree®, ориентированных на оптимизацию видимости в любом направлении. Маяк может быть сконфигурирован как устойчивый маяк для использования индикатора состояния со светоотдачей до 174 кандел. В качестве альтернативы для предупреждений можно использовать один из пяти режимов работы с выходной мощностью до 338 кандел.
Версии с постоянным напряжением имеют три дистанционно выбираемые ступени, позволяющие передавать несколько предупреждений с одного устройства. Сменный полевой цветной фильтр улучшает светоотдачу и изготовлен из устойчивого к ультрафиолетовому излучению ПК. SIL1 соответствует стандарту IEC61508 (2010).
Потребление тока
| Версия: |
В пике: |
Напряжение: |
Режиме высокой мощности: |
Режиме малой мощности: |
Вспышка 1 Гц Ток: |
| 24 В пост. тока |
1,89 A 0,22 мс |
240 мА |
134 мА |
3,33 А максимум |
110 мА |
| 115 В перем. тока |
1,15A 12 мс |
103,5-126,5 В перем. тока 50/60 Гц |
95 мА |
78 мА |
90 мА |
| 230 В перем. тока |
0.67A 12 мс |
207-253 В перем. тока 50/60 Гц |
48 мА |
37 мА |
45 мА |
Коды деталей
| Версия: |
Код детали: |
Описание: |
| Тип продукта: |
GNExB2 |
|
| Тип: |
LD2 |
Светодиодный многофункциональный маяк |
| Напряжение: |
DC024
AC115
AC230 |
18-54 В постоянного тока
103,5-126,5 В переменного тока
207-253 В переменного тока |
| Тип кабельного ввода: [e] |
B
C
D
E
F
G
H
I
J |
3 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
3 × 1/2 «NPT — адаптеры
3 × 3/4″ NPT — адаптеры
3 x M25x1,5 мм — адаптеры |
| Защитная решетка и теговый номер: [s] |
1
2
3
4 |
A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 нержавеющая сталь 304 с теговым номером
A4 нержавеющая сталь 316 с теговым номером
|
| Версия продукта: [v] |
A1 |
IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22
|
| Цвет корпуса: [x] |
R
S |
Красный
Специальный — по запросу |
| Цвет линзы: [у] |
A
B
C
G
MR
Y |
Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый |
| Вспомогательное оборудование: |
SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316) |
Многофункциональные модели
| Стадия 1: [Местное] |
Стадия 2: [Дистанционное] |
Стадия 3: [Дистанционное] |
| Режим высокой мощности |
Вспышка 1 Гц |
Тройной удар |
| Режим малой мощности |
Вспышка 1 Гц |
Тройной удар |
| Вспышка 1 Гц |
2-ая вспышка 2 Гц |
Тройной удар |
| Вспышка 1,5 Гц |
Вспышка 2 Гц |
Двойной удар |
| Вспышка 2 Гц |
Тройной удар |
Тройной удар |
| Двойной удар |
Режим высокой мощности |
Тройной удар |
| Тройной удар |
Вспышка 2 Гц |
Двойной удар |
| Примечание. Удаленная вторая и третья ступени только для блоков постоянного тока |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1Ex d IIC T6…T4 Gb X (от -50°C до +70°C)
- Ex tb IIIC T80°C…T130°C Db X (от -50°C до +70°C)
- Сертификат ATEX:
- II 2G Ex db IIC Gb T6 Ta -50 ° C до + 65 ° C
- II 2G Ex db IIC Gb T5 Ta -50 ° C до + 70 ° C
- II 2D Ex tb IIIC Db T85 ° C Ta -50 ° C до + 70 ° C
Заметка
GNExB2LD2 доступен в виде сборки, в которой могут быть установлены до 4 ксеноновых стробоскопических или светодиодных маяков с распределительной коробкой Ex d или 5-ю маяков без распределительной коробки. Свяжитесь с отделом продаж для получения дополнительной информации.
