Взрывозащищенный аварийный сигнализатор GNExS2
Взрывозащищенные сигнализаторы серии GNEx

Взрывозащищенный аварийный сигнализатор GNExS2

Спецификация

Степень защиты
IP66, IP67
Материал корпуса
Нержавеющая сталь, Латунь, Никелированная латунь, Пластик
Маркировка взрывозащиты
Ex tb, Ex d, Ex db
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Максимальное звуковое давление:
123 дБ (A) при 1 м [114 дБ (A) при 3 м]
Номинальное звуковое давление:
117 дБ (A) при 1 м +/- 3 дБ - тон 2 [108 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Максимум 117 дБ (А); минимум 108 дБ (A) - Тон 44
Эффективная дальность:
200 метров на частоте 1 кГц
Напряжения постоянного тока:
24 В постоянного тока (10-30 В постоянного тока),
Характеристика
48 В постоянного тока (38-60 В постоянного тока)
Напряжения переменного тока:
230 В переменного тока (100-260 В переменного тока)
Переключение ступеней:
Отрицательное или положительное
Защита от внешних воздействий:
IP66/67
Материал корпуса:
GRP (полиэстер, армированный стекловолокном)
Цвет корпуса:
Красный, RAL3000 (другие доступны по запросу)
Материал рупора:
Ударопрочный огнестойкий пластик UL94 V0 и 5VA FR ABS (красный)
Кабельные вводы:
2 резьбовых отверстия M20х1,5 ISO
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Объем корпуса:
<2 литра
Мониторинг линии:
Диод блокировки включен EOL Мин. Можно установить резистор или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии DC)
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
Постоянный ток: 3,35 кг; переменный ток: 3,55 кг

О продукции

Описание

Взрывозащищенный аварийный сигнализатор GNExS2 подходит для применения в зонах 1 и 2, сертифицирован по ТР ТС, ATEX и IECEx. Уровень звукового давления сигнализатора равен 123 дБ (А) на расстоянии 1 метра с возможностью выбора из 64 аварийных сигналов и 4 дистанционно выбираемых ступеней.





Взрывозащищенный аварийный сигнализатор GNExS2 подходит для применения в зонах 1 и 2, сертифицирован по ТР ТС, ATEX и IECEx. Уровень звукового давления сигнализатора равен 123 дБ (А) на расстоянии 1 метра с возможностью выбора из 64 аварийных сигналов и 4 дистанционно выбираемых ступеней.

Сигнализаторы предназначены для подачи предупредительных сигналов во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов. Частоты аварийных сигналов для первых двух ступеней выбираются независимо. В линейке GNEx представлены корпуса, изготовленные из стеклопластика (GRP), отлитые в натуральный красный цвет, но также доступны и другие цвета.

Рупор сигнализатора изготовлен из ударопрочного и огнестойкого ABS. Все модели имеют два резьбовых отверстия M20 , удобный доступ к клеммным зажимам, двойные клеммные зажимы и защиту от внешних воздействий IP66/67. SIL1 соответствует стандарту IEC61508 (2010).



Потребление тока

Версия: Напряжение: Ток:
24 В пост. тока 10-30 В пост. тока 811 мА при 24 В пост. тока
48 В пост. тока 38-60 В пост. тока 434 мА при 48 В пост. тока
115 В пер./пост. тока 50/60 Гц 100-230 В перем. тока 297 мА при 115 В перем. тока
230 В пер./пост. тока 50/60 Гц 100-230 В перем. тока 196 мА при 230 В перем. тока



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExS2 GNExS2 с рупором сигнальным
Напряжение: DC024
DC048
AC230		 10-30 В постоянного тока
35-60 В постоянного тока
110-260 В переменного тока
Тип кабельного ввода: [e] B
C
D
E
F
G		 3 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
Материал адаптера / заглушки: [м] B
N
S		 Латунь (стандарт)
Никелированная латунь
Нержавеющая сталь
Материал кронштейна: [с] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 нержавеющая сталь 304 с теговым номером
A4 нержавеющая сталь 316 с теговым номером
Версия продукта: [v] A1 Одобрение ATEX и IECEx (по умолчанию)
Цвет корпуса: [x] P Красный
Цвет линзы: [у] A
B
C
G
M
R
Y		 Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый
Аксессуары: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Маркировка взрывозащиты

  • Сертификат соответствия ТР ТС 012/2011:
  • 1Ex d IIC T4 Gb X (от -60°C до +50°C)
  • 1Ex d IIC T3 Gb X (от -60°C до +58°C)
  • 1Ex d IIB T6 Gb X (от -60°C до +50°C)
  • 1Ex d IIB T5 Gb X (от -60°C до +58°C)
  • Сертификат ATEX:
  • II 2G Ex d IIC T4 Ta. От -60 ° до + 50 ° C
  • II 2G Ex d IIC T3 Ta. От -60 ° до + 58 ° C
  • II 2G Ex d IIB T6 Ta. От -60 ° до + 50 ° C
  • II 2G Ex d IIB T5 Ta. От -60 ° до + 58 ° C

Подбор исполнения

Как выбрать

GNExS2 Взрывозащищенный аварийный сигнализатор 123 дБ (A)

  • Автоматическая синхронизация в системе с несколькими сиренами
  • Удобный доступ к клеммным зажимам
  • Регулируемый U-образный кронштейн из нержавеющей стали с храповым механизмом
  • Двойные клеммные зажимы ( вход и выход для последовательного подключения)
  • Независимо выбираемые тоны для 1-й и 2-й ступеней
  • Четыре дистанционно переключаемых стадии/канала
  • SIL1 соответствует IEC61508 (2010)



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат ATEX: SIRA 13ATEX1139X
  • Сертификат IECEx: IECEx SIR 13.0029X
  • Сертификат INMETRO IEx 20.0050X



Документы продукции (доступны для скачивания)

Ещё в разделе

Другие модели

Все товары

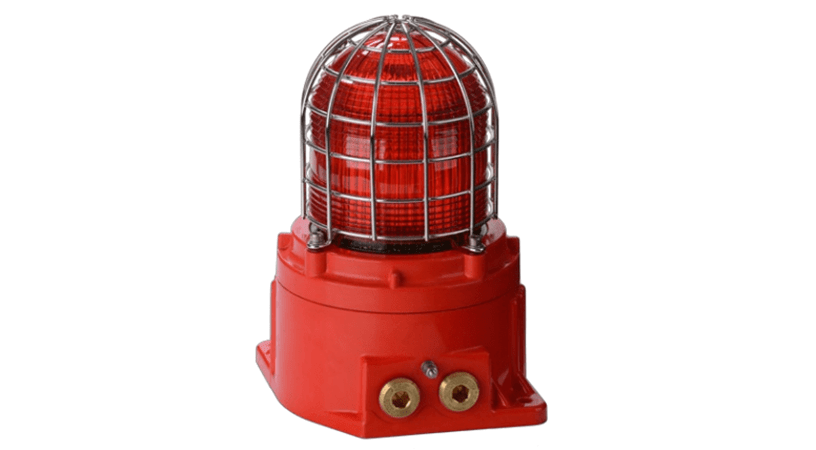

Взрывозащищенный ксеноновый строб-маяк GNExB2X15
