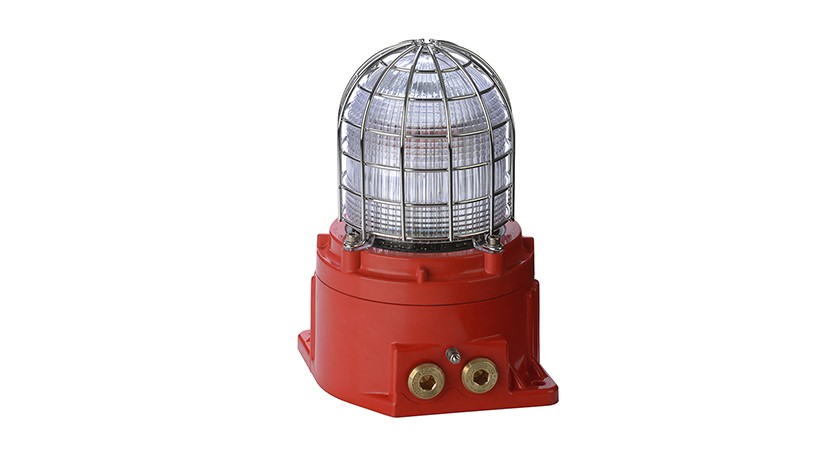

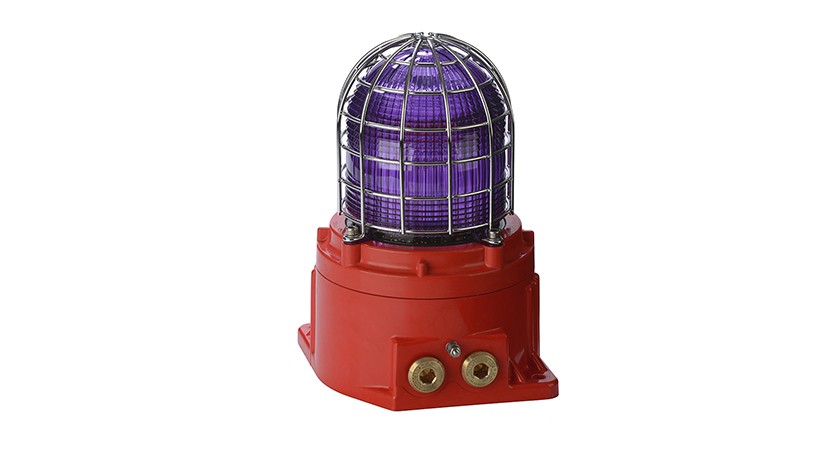

Взрывозащищенный ксеноновый строб-маяк GNExB2X15
Взрывозащищенные сигнализаторы серии GNEx

Взрывозащищенный ксеноновый строб-маяк GNExB2X15

Спецификация

Степень защиты
IP66
Материал корпуса
Стеклопластик, Нержавеющая сталь, Латунь, Никелированная латунь
Маркировка взрывозащиты
Ex db, Ex tb, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Энергия импульса:
15 Джоулей (15 Вт)
Частота вспышки:
1 Гц (60 кадров в минуту), 1,5 Гц (90 кадров в минуту) и двойная вспышка
Пиковая интенсивность, кд:
1 500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:
750 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:
114,854 кд - измеренная ссылка на IES
Эффективная интенсивность, кд:
666,92 кд - измеренная ссылка на IES
Цвет линзы:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Напряжения постоянного тока:
24 В постоянного тока; 48 В постоянного тока
Напряжения переменного тока:
115 В переменного тока; 230 В переменного тока
Защита от внешних воздействий:
IP66
Материал корпуса:
Устойчивый к УФ-излучению стеклопластик (полиэстер, армированный стекловолокном)
Цвет корпуса:
Натуральный красный - может быть представлен в других цветах
Кабельные вводы:
3 резьбовых отверстия M20 ISO (2 заглушки включены в поставку)
Характеристика
Могут быть указаны адаптеры для M25, 1/2 "и 3/4" NPT.
Клеммы:
От 0,5 до 2,5 мм²
Объем корпуса:
<2 литра
Мониторинг линии:
Диод блокировки включен
Характеристика
EOL Мин. Можно установить резистор
Характеристика
или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Долговечность лампы:
Эмиссия понижается до 70% после 5 миллионов вспышек
Диапазон температур:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
3,5 кг
Характеристика
* Все данные в канделах отражают характеристики прозрачной линзы при оптимальном напряжении
Пример заказа:
GNExB1X05AC230 [e] [м] [с] [v] [x] / [y]
Характеристика
GNExB1X05AC230AB1A1R / R
Характеристика
GNExB2X15 Маяк-ксеноновый строб 15 Дж, 230 В переменного тока,
Резьба
3 резьбовых отверстия M20, латунные заглушки,
Характеристика
защита A2 304 SS, одобрено IECEx и ATEX,
Характеристика
красный корпус

О продукции

Описание

Взрывозащищенный ксеноновый строб-маяк GNExB2X15 с энергией вспышки 15 Джоулей, одобренным IECEx & ATEX. Прочный корпус из стеклопластика с защитой от внешних воздействий IP66 и расширенный температурный диапазон обеспечивают возможность применения во всех взрывозащищенных зонах 1, 2, 21 и 22.





GNExB2X15 является взрывозащищенным ксеноновым маяком с энергией вспышки 15 Джоулей, одобренным IECEx & ATEX. Прочный корпус из стеклопластика с защитой от внешних воздействий IP66 и расширенный температурный диапазон обеспечивают возможность применения во всех взрывозащищенных зонах 1, 2, 21 и 22.

Маяк GNExB2X15 обеспечивает более 666 кд эффективную ксеноновую стробоскопическую вспышку с очень высокой выходной мощностью, необходимую для эффективной передачи сигналов на большие расстояния и в условиях высокой освещенности. Оптически улучшенный полевой сменный цветной фильтр усиливает эффективность работы стробоскопа и сделан из устойчивого к ультрафиолету поликарбоната.

Корпус GRP обеспечивает взрывозащиту Ex d, имеет 3 резьбовых отверстия М20х1.5 и удобный и просторный доступ к клеммным зажимам — все это значительно сокращает время монтажа при установке маяка на объекте. SIL1 соответствует стандарту IEC61508 (2010).



Потребление тока

Версия: В порыве: Напряжение: Ток:
24 В пост. тока 0,7 A; 6,8 мс 20-28 В пост. тока 822 мА
48 В пост. тока 42-54 В пост. тока 342 мА
115 В перем. тока 110-125 В перем. тока 50/60 Гц 328 мА
230 В перем. тока 220-240 В перем. тока 50/60 Гц 168 мА



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExB2
Тип: X15 Ксеноновый маяк — 15 Джоулей
Напряжение: DC024
DC048
AC115
AC230		 20-28 В постоянного тока
42-54 В постоянного тока
110-125 В переменного тока
220-240 В переменного тока
Тип кабельного ввода: [e] B
C
D
E
F
G
H
I
J		 3 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
3 × 1/2 «NPT — адаптеры
3 × 3/4″ NPT — адаптеры
3 x M25x1,5 мм — адаптеры
Материал адаптера / заглушки: [м] B
N
S		 Латунь (стандарт)
Никелированная латунь
Нержавеющая сталь
Защитная решетка и теговая надпись: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 нержавеющая сталь 304 с теговым номером
A4 нержавеющая сталь 316 с теговым номером
Версия продукта: [v] A1 IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22
Цвет корпуса: [x] R
S		 Красный
Специальный — свяжитесь с отделом продаж для альтернативных цветов корпуса
Цвет линзы: [у] A
B
C
G
M
R
Y		 Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Потребление тока

янтарный синий прозрачный зеленый красный желтый
0,51 0,12 1,00 0,49 0,15 0,86



Маркировка взрывозащиты

  • Сертификат соответствия ТР ТС 012/2011:
  • 1Ex d IIC T6…T4 Gb X (от -50°C до +70°C)
  • Ex tb IIIC T80°C…T130°C Db X (от -50°C до +70°C)
  • Сертификат ATEX:
  • II 2G Ex db IIC Gb T6 Ta -50 ° C до + 40 ° C
  • II 2G Ex db IIC Gb T5 Ta -50 ° C до + 55 ° C
  • II 2D Ex tb IIIC Db T120 ° C Ta -50 ° C до + 70 ° C



Заметка

GNExB2X15 доступен в виде сборки, настроенной с использованием до 4-х ксеноновых строб-маяков с распределительной коробкой Ex d или 5-ти маяков без распределительной коробки. Свяжитесь с отделом продаж для получения дополнительной информации.

Подбор исполнения

Как выбрать

GNExB2X15 Взрывозащищенный ксеноновый строб-маяк на 15 Дж

  • Прочный, устойчивый к коррозии корпус из стеклопластика
  • Степень защиты от внешних воздействий IP66
  • Автоматическая синхронизация в многолучевых системах
  • Выбор из трех частот вспышки: 1 Гц, 1,5 Гц и двойная вспышка
  • Заменяемая пользователем ксеноновая трубка, механически защищенная от ударов и вибрации
  • Стеклянная линза и защитный кожух из нержавеющей стали
  • Устойчивый к ультрафиолетовому излучению поликарбонат, сменная линза, цветной фильтр
  • Крепления из нержавеющей стали
  • Три резьбовых отверстия М20х1.5
  • Двойные клеммные зажимы ( вход и выход для последовательного подключения)
  • SIL1 соответствует IEC61508 (2010)



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат IECEx UL 15.0003X
  • Сертификат ATEX DEMKO 15ATEX1448X
  • Сертификат PESO CCOE: P452946
  • Сертификат INMETRO IEx 20.0049X
