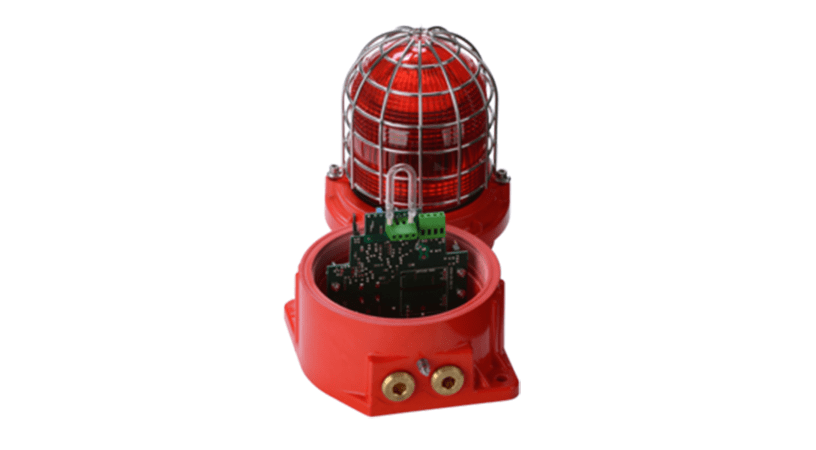

Взрывозащищенный ксеноновый строб-маяк GNExB2X05
Взрывозащищенные сигнализаторы серии GNEx

Взрывозащищенный ксеноновый строб-маяк GNExB2X05

Спецификация

Степень защиты
IP66, IP67
Материал корпуса
Полиэстер
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Источник:
Ксеноновый стробоскоп
Энергия импульса:
5 Джоулей (5 Вт)
Частота вспышки:
1 Гц (60 кадров в минуту)
Характеристика
1,3 Гц (80 кадров в минуту)
Характеристика
1,5 Гц (90 кадров в минуту)
Характеристика
Двойная вспышка (120 кадров в минуту)
Пиковая интенсивность, кд:
500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:
134,35 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:
30 451 кд - измерено согласно IES
Эффективная интенсивность, кд:
250 кд - измерено согласно IES
Цвета линз:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Напряжения постоянного тока:
12 В; постоянного тока (10-14 В постоянного тока)
Характеристика
24 В постоянного тока (20–28 В постоянного тока)
Характеристика
48 В постоянного тока (42–54 В постоянного тока)
Напряжения переменного тока:
115 В переменного тока (110–120 В переменного тока)
Характеристика
230 В переменного тока (220–240 В переменного тока)
Защита от внешних воздействий:
IP66/67
Характеристика
Класс защиты согласно UL50E/NEMA250:4/4X/3R/13
Материал корпуса:
Устойчивый к УФ-излучению GRP (полиэстер, армированный стекловолокном)
Материал линз:
Ударопрочное боросиликатное стекло
Отделка корпуса:
Натуральный – можно красить в альтернативные цвета
Цвет:
Красный
Кабельные вводы:
По сторонам: 3 x M20x1,5 мм. Заглушки в комплекте
Клеммы:
0,5 - 2,5 мм² (20-14 AWG), дублированные клеммы
Объем корпуса:
<2 литра
Мониторинг линии:
Диод блокировки включен
Характеристика
EOL Мин. Можно установить резистор
Характеристика
или диод 500 Ом 2 Вт или 3 к3 Ом 0,5 Вт (версии постоянного тока)
Винт заземления:
M4
Диапазон температур:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
3,5 кг
Характеристика
* Все данные candela отражают характеристики прозрачной линзы при оптимальном напряжении

О продукции

Описание

Взрывозащищенный ксеноновый строб-маяк GNExB2X05 — это одобренный во всем мире взрывозащищенный ксеноновый маяк мощностью 5 Джоулей. Прочный корпус из стеклопластика, устойчивый к коррозии, и расширенный диапазон рабочей температуры обеспечивают надежность и пригодность для применения в таких зонах как 1, 2, 21 и 22 и во взрывоопасных зонах класса I Div 2.






GNExB2X05 — это одобренный во всем мире взрывозащищенный ксеноновый маяк мощностью 5 Джоулей. Прочный корпус из стеклопластика, устойчивый к коррозии, и расширенный диапазон рабочей температуры обеспечивают надежность и пригодность для применения в таких зонах как 1, 2, 21 и 22 и во взрывоопасных зонах класса I Div 2.

Маяки GNExB2X05 излучают мощную ксеноновую вспышку, необходимую для эффективной сигнализации в условиях повышенного уровня внешней освещенности. Оптически улучшенный полевой сменный цветовой фильтр оптимизирует выход стробоскопа и изготовлен из стойкого к ультрафиолетовому излучению материала.

Корпус из стеклопластика имеет резьбовой пламегасящий тракт, тройные кабельные вводы и большую площадь заделки — все это значительно сокращает время установки. В стандартной комплектации соответствует SIL1 согласно IEC61508 (2010) — возможна версия SIL2.



Потребление тока

Версия: Диапазон напряжения: Номинальный ток: Максимум. Текущий:
12 В постоянного тока 12-14 В постоянного тока 585 мА 600 мА
24 В постоянного тока 20-28 В постоянного тока 295 мА 350 мА
48 В постоянного тока 42-54 В постоянного тока 145 мА 150 мА
115 В переменного тока 110-120 В переменного тока, 50/60 Гц 140 мА 200 мА
230 В переменного тока 220-240 В переменного тока 50/60 Гц 70 мА 100 мА



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExB2
Тип: X05 Ксеноновый проблесковый маячок 5 Дж
Напряжение: DC012
DC024
DC048
AC115
AC230		 10-14 В постоянного тока
20-28 В постоянного тока
42-54 В постоянного тока
110-120 В переменного тока
220-240 В переменного тока
Тип кабельного ввода: [e] B
C
D
E
F
G
H
I
J		 3 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
3 × 1/2 «NPT — адаптеры
3 × 3/4″ NPT — адаптеры
3 x M25x1,5 мм — адаптеры
Материал адаптера / заглушки: [м] B
N
S		 Латунь (стандарт)
Никелированная латунь
Нержавеющая сталь
Защитная решетка и теговая табличка: [s] 1
3		 A4 Нержавеющая сталь
A4 316 Нерж. сталь с теговой табличкой
Версия продукта: [v] A
S		 UL, cUL, IECEx, ATEX
SIL2 – UL, cUL, IECEx, ATEX (только 24 В пост. тока)
Вариант продукта [o] 1
T
X		 Стандартный продукт
В тропическом исполнении
Индивидуальная конфигурация
Цвет корпуса: [x] R
S		 Красный
Специальный — по запросу
Цвет объектива: [у] A
B
C
G
M
R
Y		 Янтарный
Синий
Прозрачный
Зеленый
Пурпурный
Красный
Желтый
Аксессуары: SP65-0001-A4
SP65-0003-A4		 Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A4 (316)



Потребление тока

янтарный синий прозрачный зеленый красный желтый
0.59 0.27 1,00 0.51 0,15 0.85



Заметка

GNExB2X05 доступен в виде узла с гальваническим покрытием, оснащенного сиреной типа GNEx и дополнительными ксеноновыми или светодиодными проблесковыми маячками типа GNEx с распределительной коробкой GNExJ2 Ex d или без нее. Свяжитесь с «АТЭКС-Электро» для получения дополнительной информации.

Подбор исполнения

Как выбрать

GNExB2X05 Взрывозащищенный ксеноновый строб-маяк 5 Дж

  • Четыре частоты вспышек: 1 Гц, 1,3 Гц, 1,5 Гц и двойная вспышка
  • Автоматическая синхронизация в многолучевых системах
  • Цветной фильтр из поликарбонатной линзы, устойчивой к ультрафиолетовому излучению — заменяемый в полевых условиях
  • Сменная ксеноновая лампа, механически защищенная от ударов и вибрации
  • Защитная решетка из нержавеющей стали марки 316 в стандартной комплектации
  • Сменный в полевых условиях устойчивый к ультрафиолету цветной фильтр
  • Заглушки в комплекте
  • 3 резьбовых отверстия
  • Крепеж из нержавеющей стали
  • Прочный коррозионностойкий корпус из стеклопластика (GRP)



Сертификаты

  • UL/cUL – ссылка на файл: E245313
  • Сертификат IECEx: IECEx ULD 15.0003X
  • Сертификат ATEX: DEMKO 15 ATEX 1448X
  • SIL1 и SIL2 соответствуют стандарту IEC61508 (2010 г.)
