Взрывозащищенная сирена GNExS1-R аварийная радиальная
Взрывозащищенные сигнализаторы серии GNEx

Взрывозащищенная сирена GNExS1-R аварийная радиальная

Спецификация

Степень защиты
IP66, IP67
Материал корпуса
Полиэстер
Маркировка взрывозащиты
Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Максимальное звуковое давление:
115 дБ (A) при 1 м [107 дБ (A) при 3 м]
Номинальное звуковое давление:
110 дБ (A) при 1 м +/- 3 дБ - тон 2 [103 дБ (A) при 3 м]
Количество тонов:
45 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Максимум 110 дБ (А); минимум 72 дБ (A) - тон 44
Эффективная дальность:
100 м на частоте 1 кГц
Напряжения постоянного тока:
24 В постоянного тока (10-30 В постоянного тока), 48 В постоянного тока (38-60 В постоянного тока)
Напряжения переменного тока:
230 В переменного тока (100-260 В переменного тока / постоянного тока)
Переключение ступеней:
Отрицательное или положительное
Защита от внешних воздействий:
IP66/67
Материал корпуса:
GRP (полиэстер, армированный стекловолокном)
Цвет корпуса:
RAL3000 Красный (другие доступны по запросу)
Материал рупора:
Ударопрочный огнестойкий пластик UL94 V0 & 5VA FR ABS (красный)
Кабельные вводы:
2 резьбовых отверстия M20х1,5 ISO
Клеммы:
Кабели от 0,5 до 2,5 мм².
Мониторинг линии:
Минимум 500 Ом 2 Вт, или 3 кОм 0,5 Вт, отн. или диод в корпусе Exd (версии постоянного тока)
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
Постоянный ток: 3,35 кг, переменный ток: 3,55 кг

О продукции

Описание

Взрывозащищенная сирена GNExS1-R аварийная радиальная с радиальным всенаправленным извещателем подходит для применения в Зоне 1 и Зоне 2 и сертифицирован в системе ТР ТС, ATEX и IECEx. Уровень звукового давления достигает 115 дБ (А) на расстоянии 1 метра с возможностью выбора из 64-х аварийных сигналов и 4-х дистанционно выбираемых ступеней.





Взрывозащищенная сирена GNExS1-R с радиальным всенаправленным извещателем подходит для применения в Зоне 1 и Зоне 2 и сертифицирован в системе ТР ТС, ATEX и IECEx. Уровень звукового давления достигает 115 дБ (А) на расстоянии 1 метра с возможностью выбора из 64-х аварийных сигналов и 4-х дистанционно выбираемых ступеней.

Радиальный извещатель на компактном GNExS1-R распределяет предупреждающий аварийный сигнал всенаправленно. Частоты аварийных сигналов для первых двух ступеней выбираются независимо. В линейке GNEx представлены корпуса, изготовленные из стеклопластика (GRP), отлитые в натуральный красный цвет, но также доступные в других цветах.

Радиальный извещатель изготовлен из ударопрочного и огнестойкого пластика ABS. Все модели имеют два резьбовых отверстия M20 , удобный доступ к клеммным зажимам, двойные клеммные зажимы и защиту от внешних воздействий IP66/67. SIL1 соответствует стандарту IEC61508 (2010).



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExS1R GNExS1 с радиальным рупором
Тип напряжения: DC024
AC230		 10-30 В постоянного тока
110-240 В переменного / постоянного тока
Тип кабельного ввода: [e] A
B
C
D
E
F
G		 2 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
Материал адаптера / заглушки: [м] B
N
S		 Латунь
Никелированная латунь
Нержавеющая сталь
Материал кронштейна: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь (по умолчанию)
A2 304 Нержавеющая сталь с теговой надписью
А4 316 Нержавеющая сталь с теговой надписью
Версия продукта: [v] A1 Одобрение ATEX и IECEx (по умолчанию)
Цвет корпуса: [x] p красный
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Сценическое управление
Солнцезащитный козырек — нерж. сталь A4 (316)



Потребление тока

Версия: Напряжение: Ток:
24 В пост. тока 10-30 В постоянного тока 140 мА при 24 В пост. тока
48 В пост. тока 38-60 В пост. тока 73 мА при 48 В пост. тока
115 В перем. / пост. тока 50/60 Гц 100-260 В перем. / пост. тока 86 мА при 115 В перем. тока
230 В перем. / пост. тока 50/60 Гц 100-260 В перем. / пост. тока 75 мА при 230 В перем. тока



Маркировка взрывозащиты

  • Сертификат соответствия ТР ТС 012/2011
  • 1Ex d IIB T4 Gb X (от -60°C до +70°C)
  • 1Ex d IIB T5 Gb X (от -60°C до +65°C)
  • 1Ex d IIB T6 Gb X (от -60°C до +50°C)
  • 1Ex d IIC T4 Gb X (от -60°C до +50°C)
  • 1Ex d IIC T3 Gb X (от -60°C до +70°C)
  • Сертификат ATEX:
  • II 2G Ex d IIC T4 Ta. От -60 ° до + 50 ° C
  • II 2G Ex d IIC T3 Ta. От -60 ° до + 70 ° C
  • II 2G Ex d IIB T6 Ta. От -60 ° до + 50 ° C
  • II 2G Ex d IIB T5 Ta. От -60 ° до + 65 ° C
  • II 2G Ex d IIB T4 Ta. От -60 ° до + 70 ° C

Подбор исполнения

Как выбрать

GNExS1-R Взрывозащищенная аварийная радиальная сирена

  • Всенаправленный звук
  • Автоматическая синхронизация в системе с несколькими сигнализвторами
  • Удобный доступ к клеммным зажимам
  • Регулируемый U-образный кронштейн из нержавеющей стали с храповым механизмом
  • Двойные клеммные зажимы ( вход и выход для последовательного подключения)
  • Независимо выбираемые тоны для 1-й и 2-й ступеней
  • Четыре дистанционно переключаемых ступени / канала
  • SIL1 соответствует IEC61508 (2010)



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат ATEX: SIRA 13ATEX1139X
  • Сертификат IECEx: IECEx SIR 13.0029X
  • Сертификат INMETRO IEx 20.0050X



Документы продукции (доступны для скачивания)

Ещё в разделе

Другие модели

Все товары

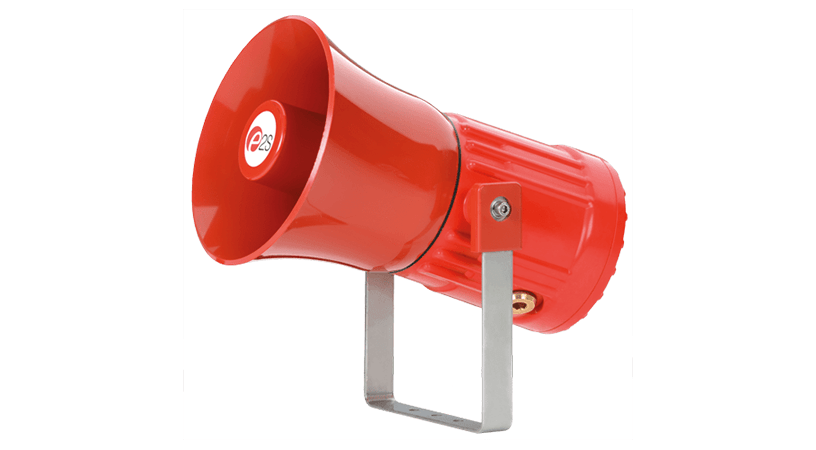

Взрывозащищенная аварийная сирена GNExS1
