Параметры
Основные характеристики
- Место установки
- Зона 1, 2
- Маркировка взрывозащиты
- 2ЕхeIIT4
- Защита от внешних воздействий
- IP66
- Температура окружающей среды
- -55˚C до +60˚C
- Материал кабельного ввода
- Латунь
- Сечение подключаемых проводников
- 0,2 - 2,5 мм2 / 0,5 - 6,0 мм2
- Номер кабельного ввода
- Номер исполнения

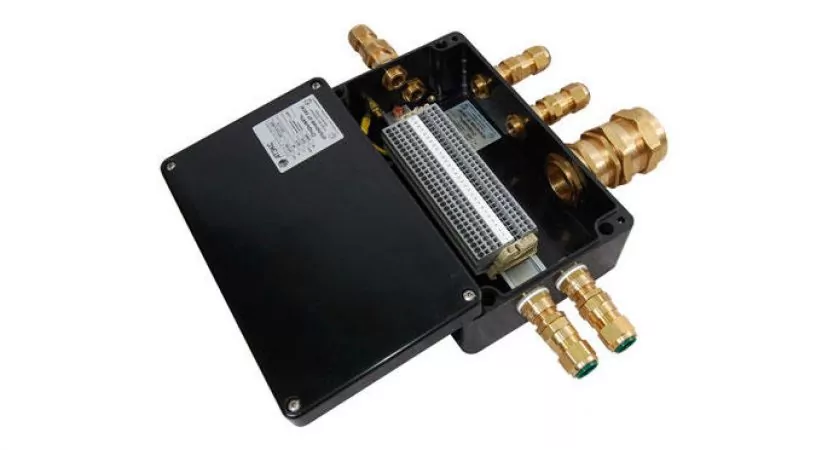

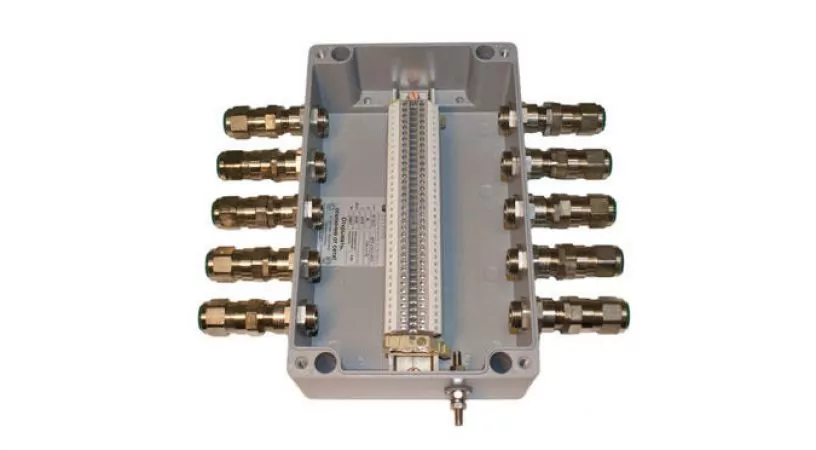

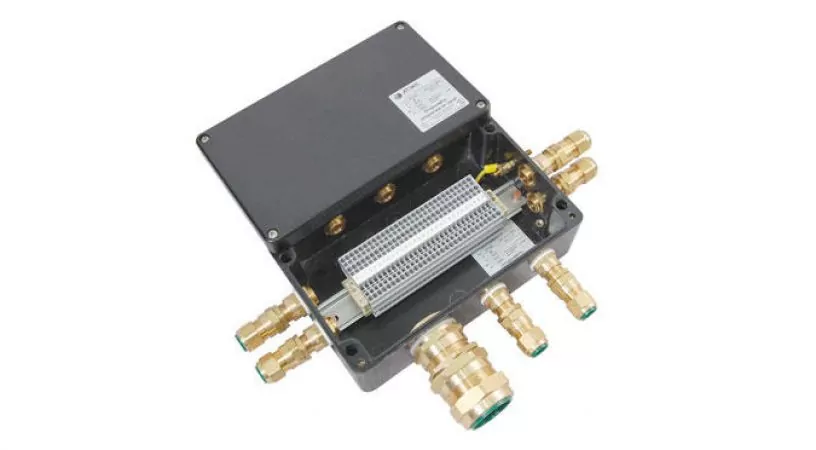

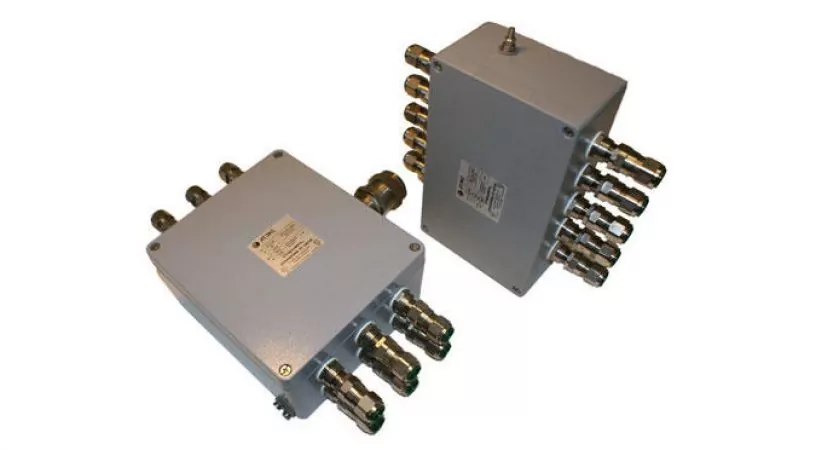

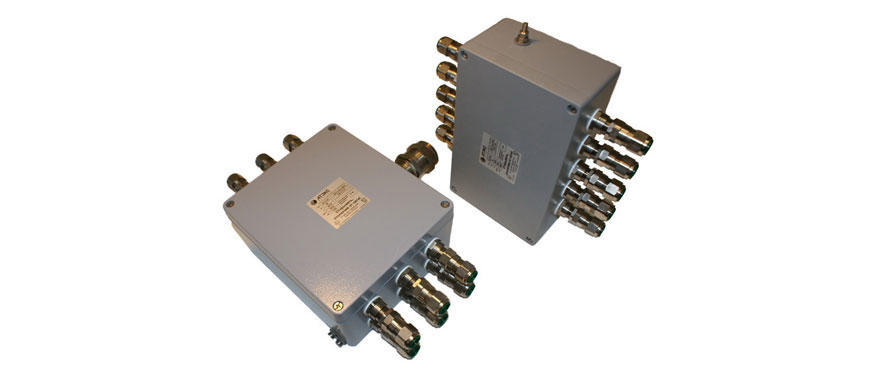

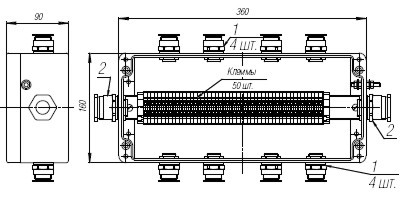

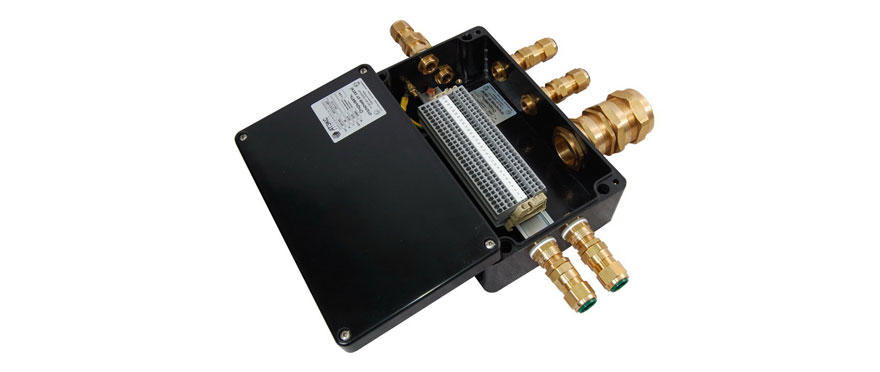

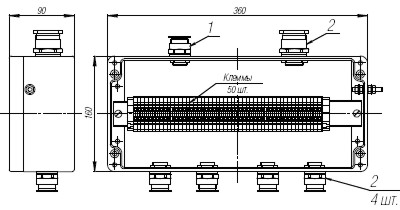

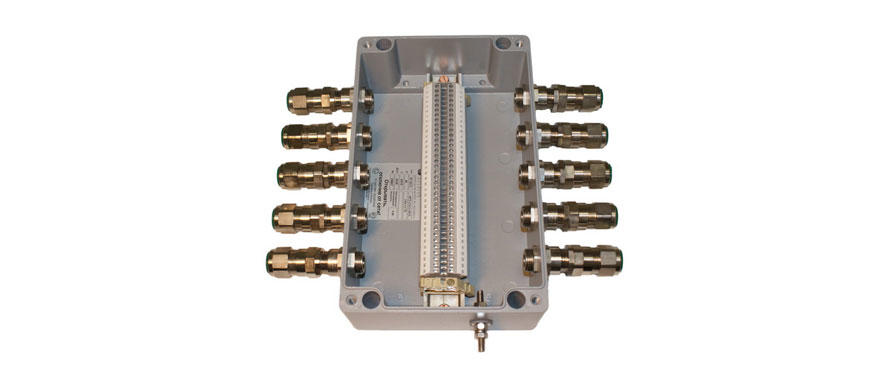

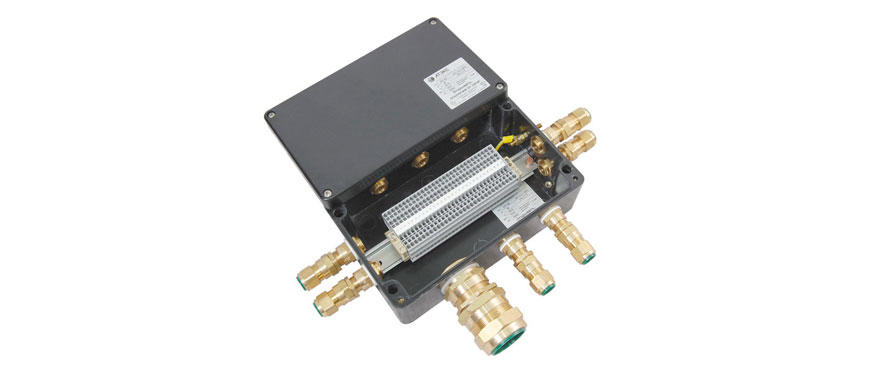

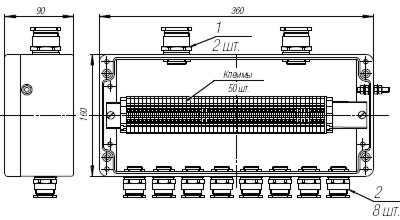

Взрывозащищенная клеммная коробка 360х160х90. В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
|
46
|
Обозначение:
|
 |
 |
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
295 |
296 |
| 7 |
6 |
297 |
298 |
| 8 |
6 |
299 |
300 |
| |
|
|
|
|
47
|
Обозначение:
|
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
5 |
301 |
302 |
| 7 |
6 |
303 |
304 |
| 8 |
6 |
305 |
306 |
| |
|
|
|
|
48
|
Обозначение:
|
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,5 — 6,0 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 5 |
6 |
307 |
308 |
| 6 |
6 |
309 |
310 |
| 7 |
6 |
311 |
312 |
| 8 |
6 |
313 |
314 |
Сертификация
Подбор исполнения
Как выбрать
Общая информация о готовых решениях взрывозащищенных коробок и щитов
Готовые решения для клеммных коробок серии МТ, которые наиболее востребованы заказчиками. Возможно, одно из этих решений будет применимо на Вашем предприятии.
В данном разделе пошагово даются рекомендации по выбору готового решения для серии МТ и показано, как составить обозначение выбранной коробки для формирования заказа.
С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация клеммных коробок выпускается серийно и всегда имеется в наличии на складе.
В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
