Параметры
Основные характеристики
- Место установки
- Зона 1, 2
- Маркировка взрывозащиты
- 2ЕхeIIT6
- Защита от внешних воздействий
- IP66/IP67
- Температура окружающей среды
- -55˚C до +40˚C / -20˚C до +40˚C
- Материал кабельного ввода
- Латунь / Пластик (полиамид РА)
- Сечение подключаемых проводников
- 0,5 - 2,5 мм2
- Номер кабельного ввода
- Номер исполнения

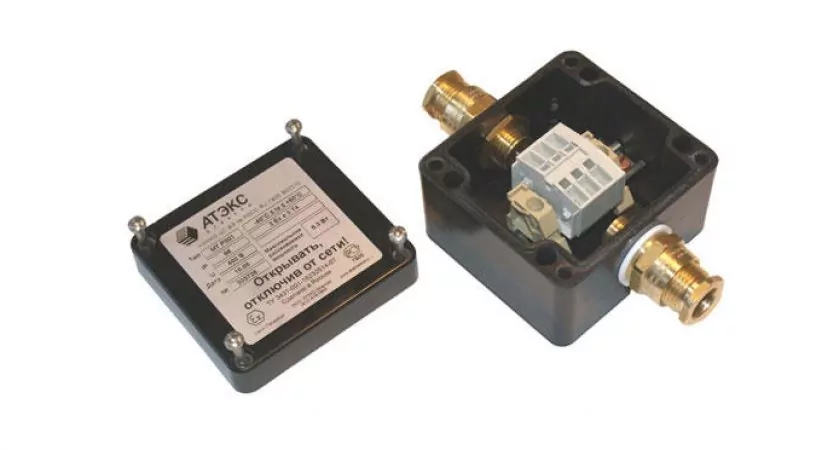

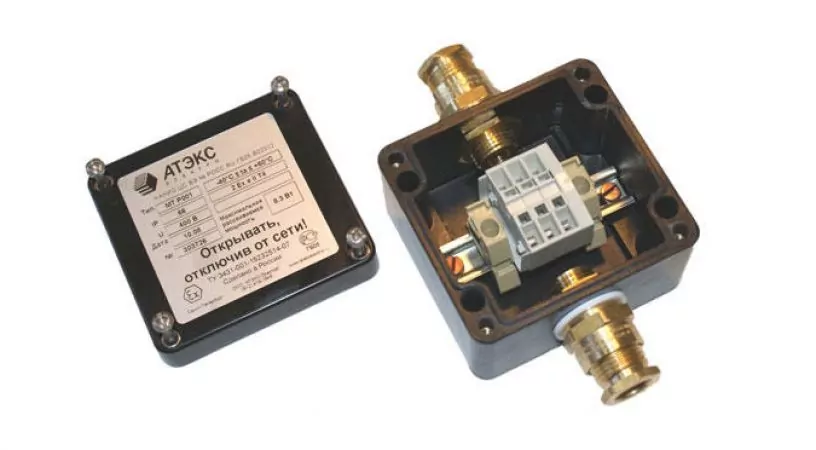

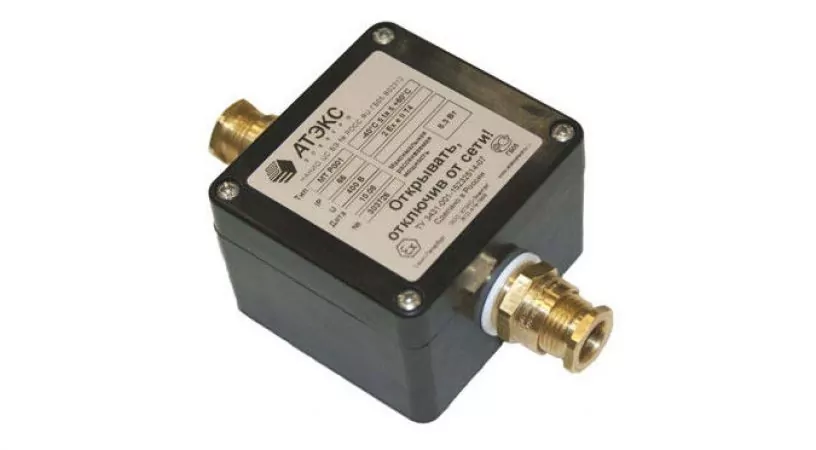

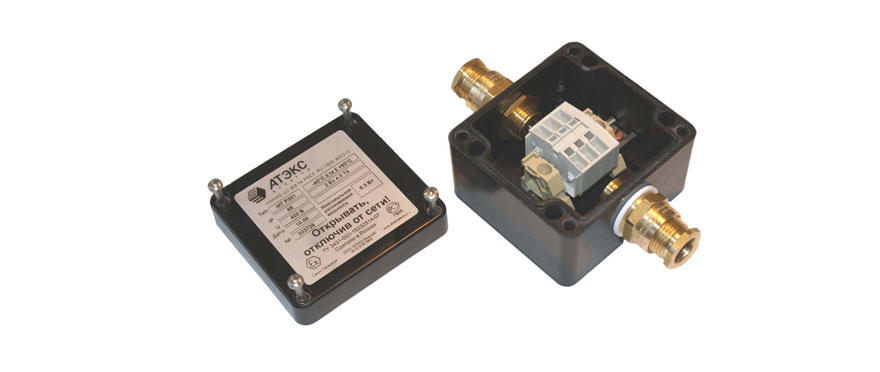

Взрывозащищенная клеммная коробка 80х75х55 с кабельными вводами под небронированный кабель. В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки. Защита от внешних воздействий — IP66/IP67. Маркировка взрывозащиты — 2ЕхeIIT6
Характеристики взрывозащищенной коробки с кабельным вводом под небронированный кабель

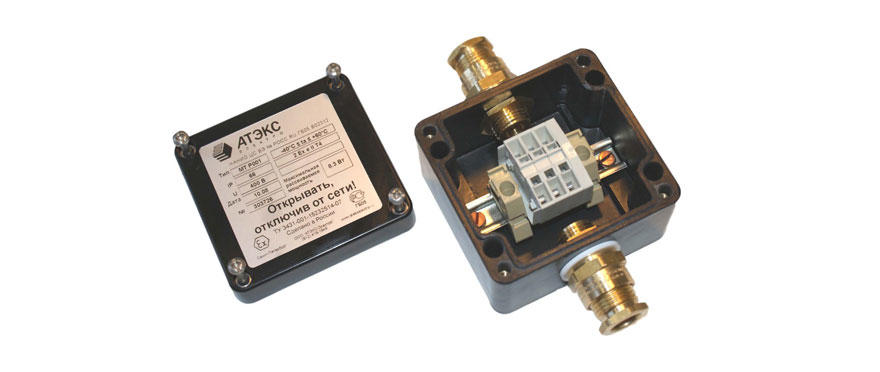

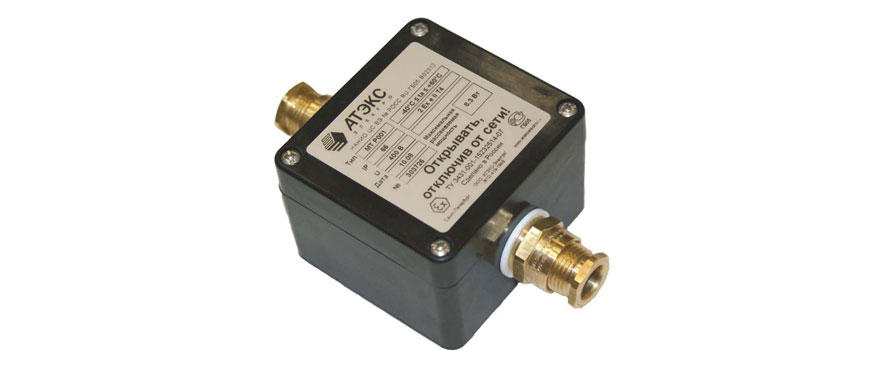

Коробка клеммная взрывобезопасная с кабельными вводами под небронированный кабель. Габарит 80х75х55 В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
|

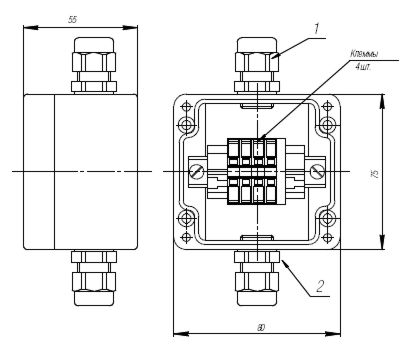

01
|
Обозначение:
|
 |
 |
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT6 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +40˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,5 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 4 |
4 |
001 |
002 |
| 4 |
5 |
003 |
004 |
| 5 |
4 |
005 |
006 |
| 5 |
5 |
007 |
008 |
|

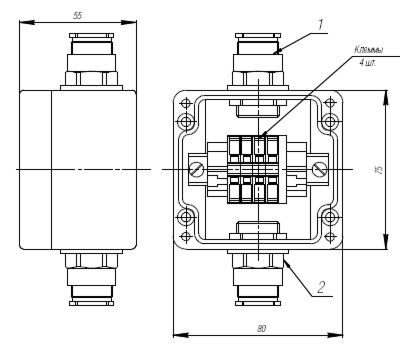

02
|
Обозначение:
|
 |
 |
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT6 |
| Защита от внешних воздействий |
IP67 |
| Температура окружающей среды |
-20˚C до +40˚C |
| Материал кабельного ввода |
Пластик (полиамид РА) |
| Сечение подключаемых проводников |
0,5 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 1 |
1 |
009 |
010 |
| 1 |
2 |
011 |
012 |
| 2 |
1 |
013 |
014 |
| 2 |
2 |
015 |
016 |
|

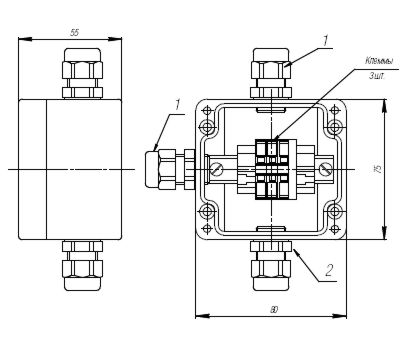

03
|
Обозначение:
|
 |
 |
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT6 |
| Защита от внешних воздействий |
IP67 |
| Температура окружающей среды |
-20˚C до +40˚C |
| Материал кабельного ввода |
Пластик (полиамид РА) |
| Сечение подключаемых проводников |
0,5 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 1 |
1 |
017 |
018 |
| 1 |
2 |
019 |
020 |
| 2 |
1 |
021 |
022 |
| 2 |
2 |
023 |
024 |
Сертификация
Подбор исполнения
Как выбрать
Общая информация о готовых решениях взрывозащищенных коробок и щитов
Готовые решения для клеммных коробок серии МТ, которые наиболее востребованы заказчиками. Возможно, одно из этих решений будет применимо на Вашем предприятии.
В данном разделе пошагово даются рекомендации по выбору готового решения для серии МТ и показано, как составить обозначение выбранной коробки для формирования заказа.
С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация клеммных коробок выпускается серийно и всегда имеется в наличии на складе.
В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
