Параметры
Основные характеристики
- Место установки
- Зона 1, 2
- Маркировка взрывозащиты
- 2ЕхeIIT4
- Защита от внешних воздействий
- IP66/IP67
- Температура окружающей среды
- -55˚C до +60˚C / -20˚C до +40˚C
- Материал кабельного ввода
- Латунь / Пластик (полиамид РА)
- Сечение подключаемых проводников
- 0,5 - 2,5 мм2 / 0.5 - 6.0 мм2 / 0.2 - 2.5 мм2
- Номер кабельного ввода
- Номер исполнения

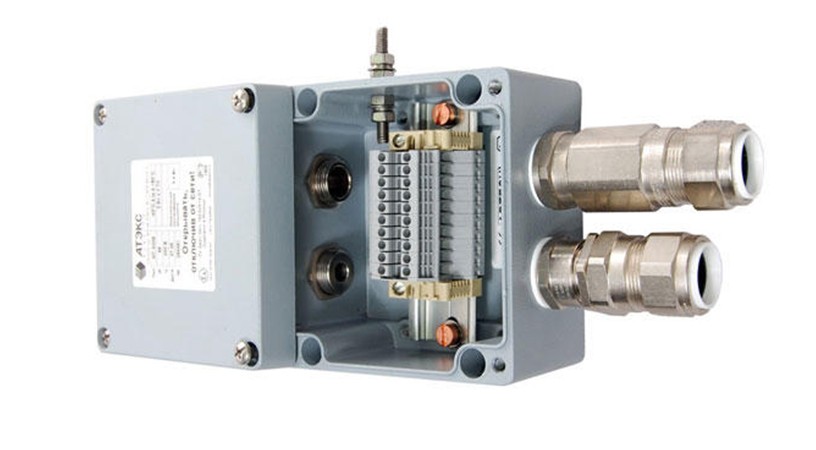

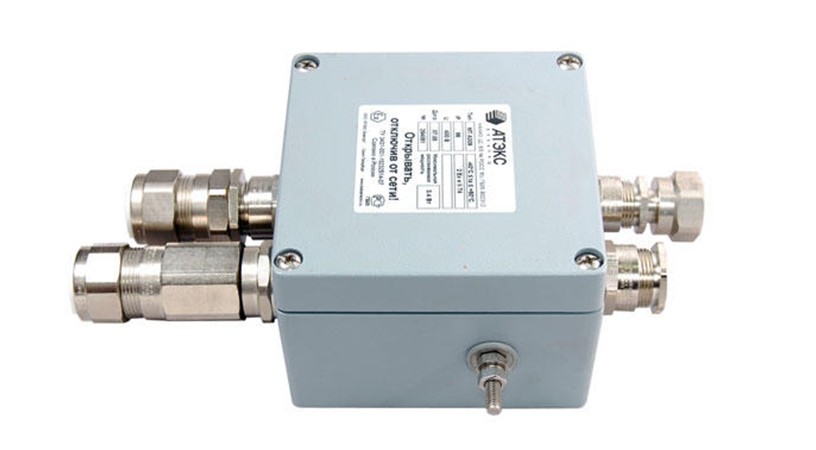

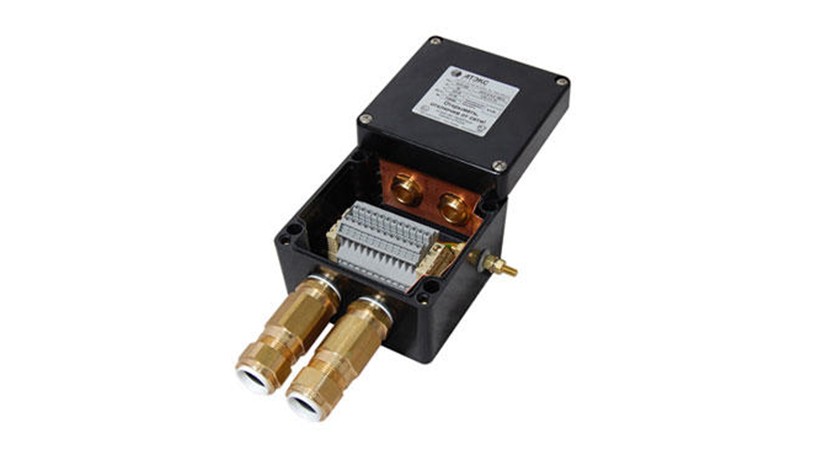

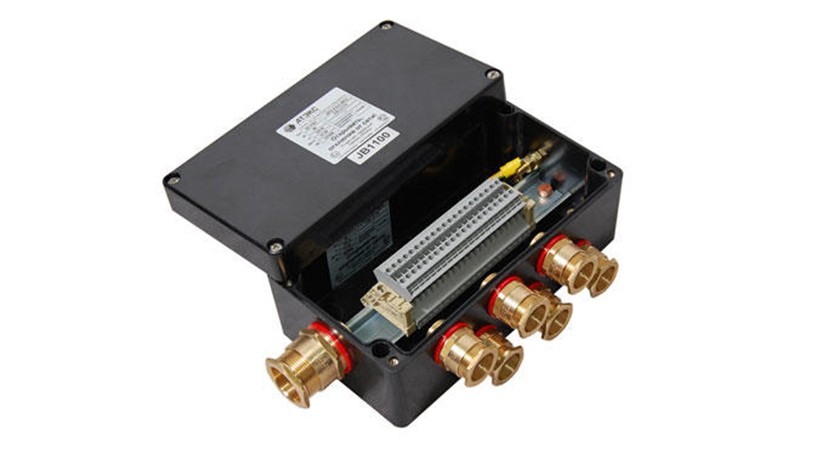

Взрывозащищенная клеммная коробка 122х120х90. В таблице готовых решений указаны характеристики конкретного изделия. Они обусловлены набором компонентов, входящих в состав клеммной коробки.

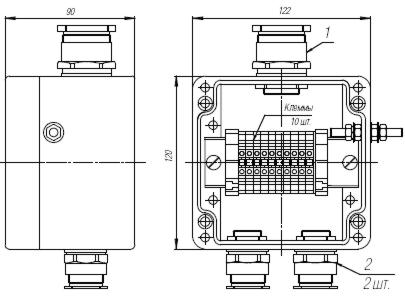

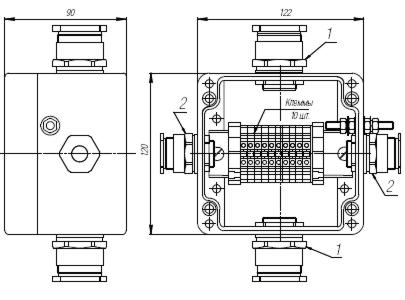

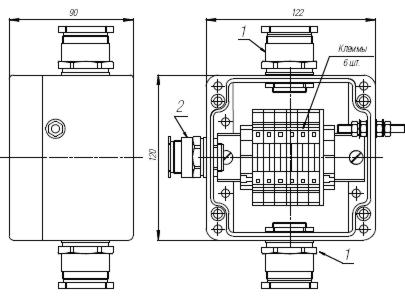

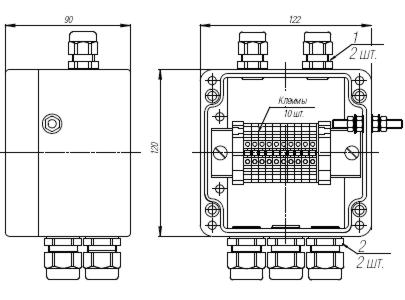

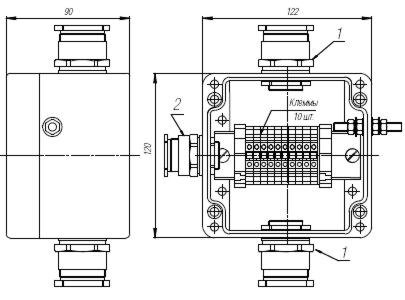

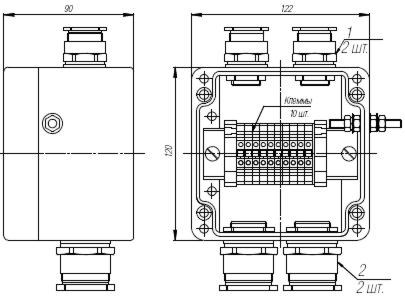

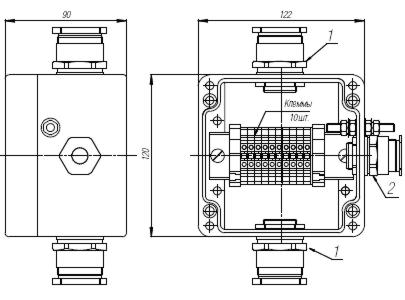

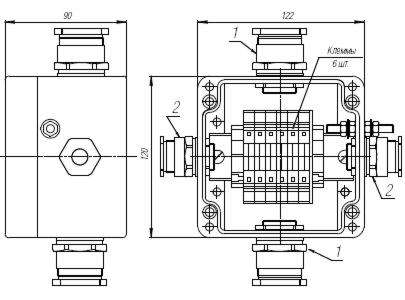

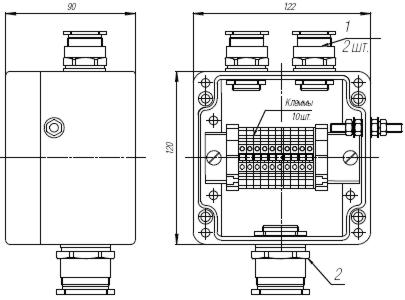

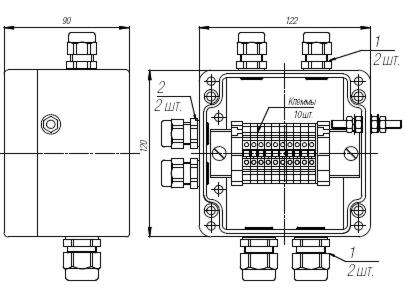

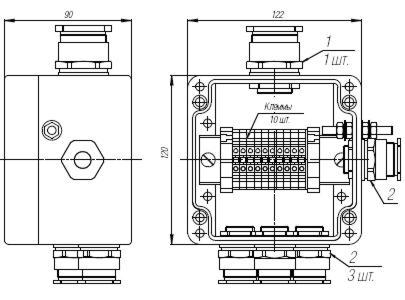

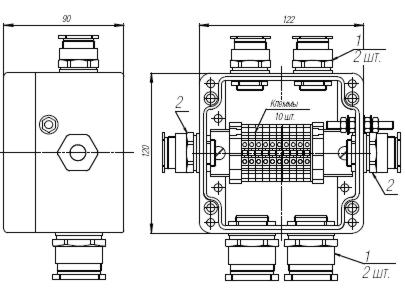

Характеристики взрывозащищенной коробки с кабельными вводами под небронированный кабель. Габарит 122х120х90
В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
| 17 |
Обозначение: |
 |
 |
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
5 |
131 |
132 |
| 6 |
6 |
133 |
134 |
| 7 |
6 |
135 |
136 |
|
| 18 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 5 |
6 |
137 |
138 |
| 6 |
6 |
139 |
140 |
| 6 |
7 |
141 |
142 |
|
| 19 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
143 |
144 |
| 7 |
6 |
145 |
146 |
| 8 |
6 |
147 |
148 |
|
| 20 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,5 — 6,0 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
149 |
150 |
| 7 |
6 |
151 |
152 |
| 8 |
6 |
153 |
154 |
|
| 21 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,5 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
155 |
156 |
| 7 |
6 |
157 |
158 |
| 8 |
6 |
159 |
160 |
|
| 22 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
161 |
162 |
| 6 |
7 |
163 |
164 |
| 23 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,5 — 6,0 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
165 |
166 |
| 6 |
7 |
167 |
168 |
| 24 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 5 |
5 |
169 |
170 |
| 5 |
6 |
171 |
172 |
| 6 |
5 |
173 |
174 |
| 6 |
6 |
175 |
176 |
| 25 |
Обозначение: |
 |
 |
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT6 |
| Защита от внешних воздействий |
IP67 |
| Температура окружающей среды |
-20˚C до +40˚C |
| Материал кабельного ввода |
Пластик (полиамид РА) |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 1 |
1 |
177 |
178 |
| 2 |
1 |
179 |
180 |
| 26 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
6 |
181 |
182 |
| 6 |
7 |
183 |
184 |
| 27 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT4 |
| Защита от внешних воздействий |
IP66 |
| Температура окружающей среды |
-55˚C до +60˚C |
| Материал кабельного ввода |
Латунь |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 6 |
5 |
185 |
186 |
| 7 |
5 |
187 |
188 |
| 28 |
Обозначение: |
 |
|
| Место установки |
Зона 1, 2 |
| Маркировка взрывозащиты |
2ЕхeIIT6 |
| Защита от внешних воздействий |
IP67 |
| Температура окружающей среды |
-20˚C до +40˚C |
| Материал кабельного ввода |
Пластик (полиамид РА) |
| Сечение подключаемых проводников |
0,2 — 2,5 мм2 |
| Номер кабельного ввода |
Номер исполнения |
| Позиция 1 |
Позиция 2 |
Клеммы
пружинные |
Клеммы
винтовые |
| 1 |
1 |
189 |
190 |
| 2 |
1 |
191 |
192 |
Сертификация
Подбор исполнения
Как выбрать
Общая информация о готовых решениях взрывозащищенных коробок и щитов
Готовые решения для клеммных коробок серии МТ, которые наиболее востребованы заказчиками. Возможно, одно из этих решений будет применимо на Вашем предприятии.
В данном разделе пошагово даются рекомендации по выбору готового решения для серии МТ и показано, как составить обозначение выбранной коробки для формирования заказа.
С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация клеммных коробок выпускается серийно и всегда имеется в наличии на складе.
В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.
Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
