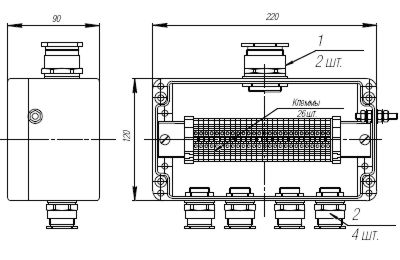

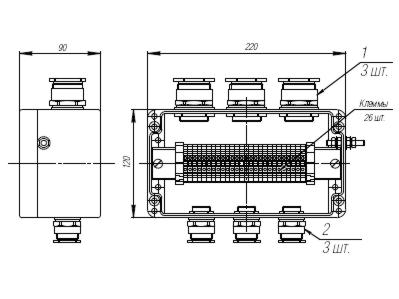

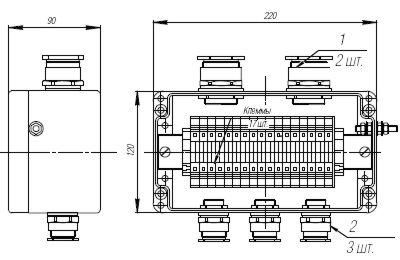

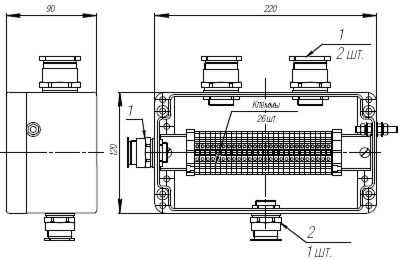

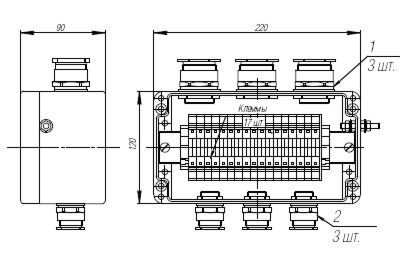

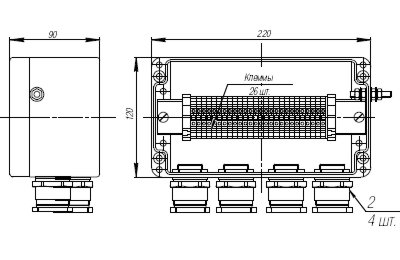

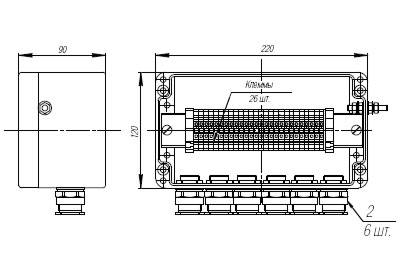

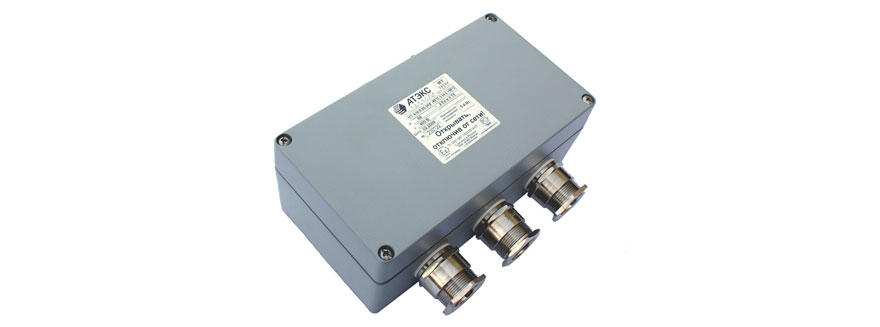

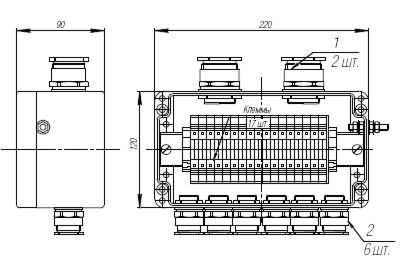

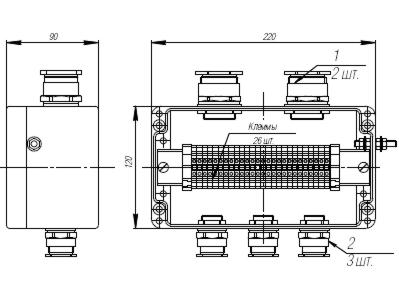

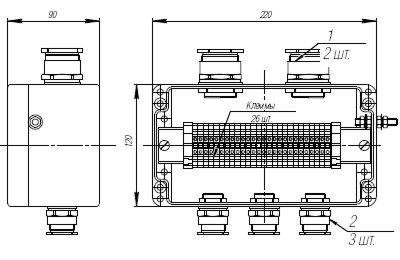

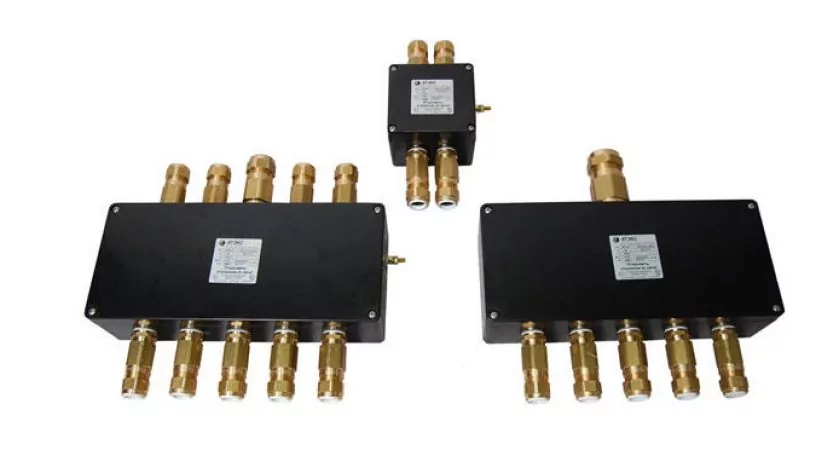

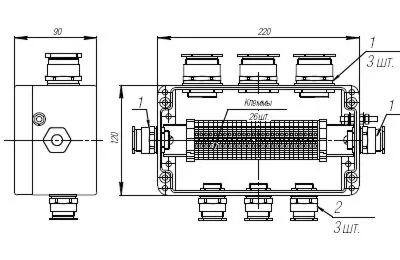

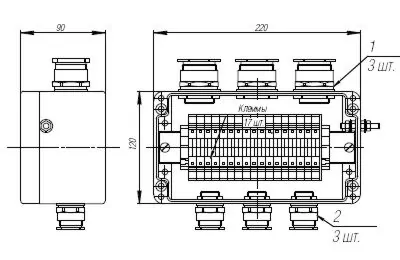

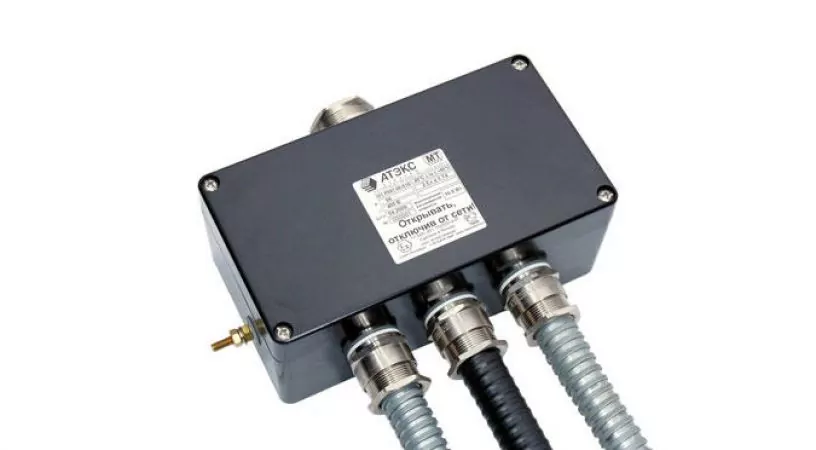

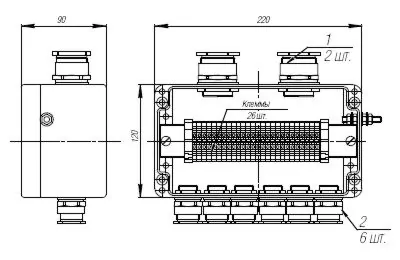

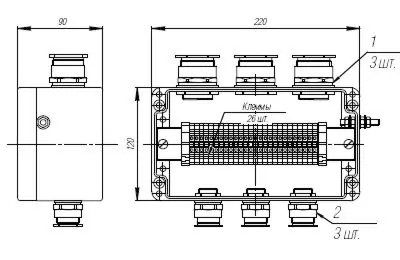

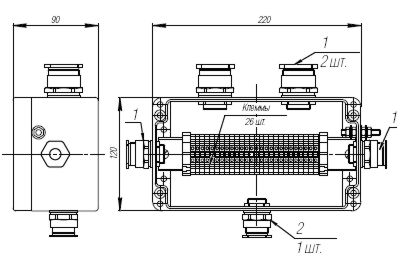

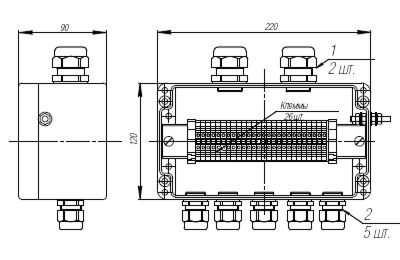

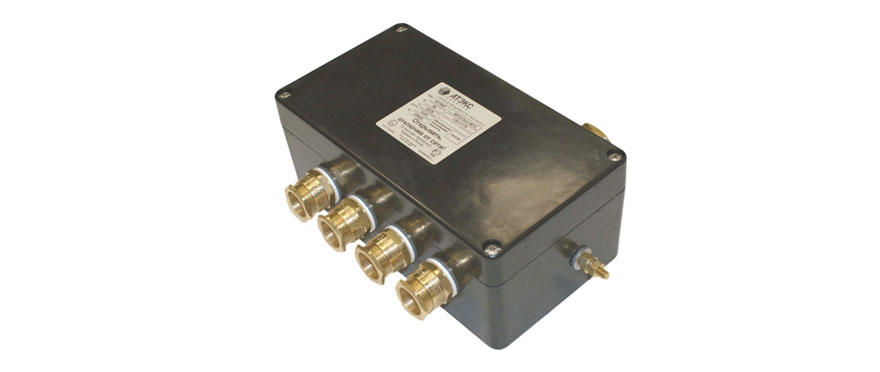

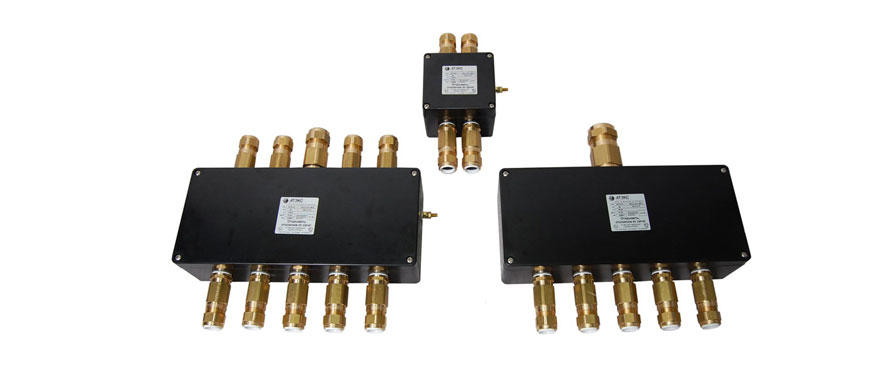

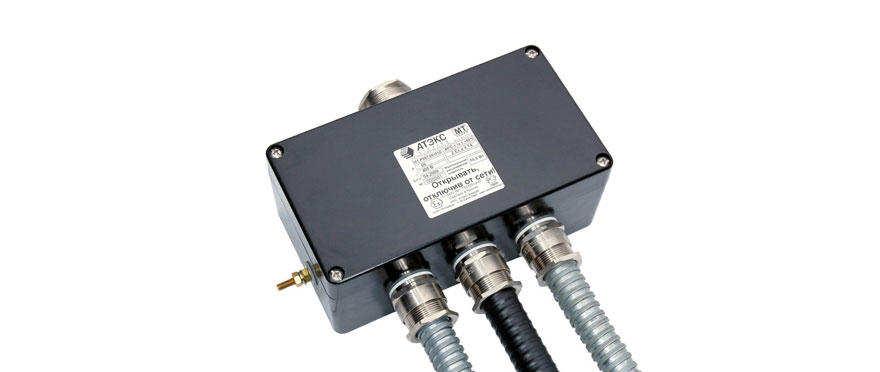

Взрывозащищенная клеммная коробка с кабельными вводами под небронированный кабель 220х120х90

Характеристики взрывозащищенной клеммной коробки с кабельными вводами 220х120х90

В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.

Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.

29	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	193	194
	6	7	195	196
	7	6	197	198
	7	7	199	200

30	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	201	202
	6	7	203	204
	7	6	205	206
	7	7	207	208

31	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	209	210
	6	7	211	212
	7	6	213	214

32	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,5 — 6,0 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	215	216
	6	7	217	218
	7	6	219	220

33	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	221	222
	6	7	232	234
	7	6	235	236

34	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT6
	Защита от внешних воздействий		IP67
	Температура окружающей среды		-20˚C до +40˚C
	Материал кабельного ввода		Пластик (полиамид РА)
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	237	238
	6	7	239	240
	7	6	241	242

35	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	243	244
	6	7	245	246
	7	6	247	248

36	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	249	250
	6	7	251	252
	7	6	253	254

37	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	255	256
	7	7	257	258
	8	8	259	260

38	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,5 — 6,0 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	6	6	261	262
	7	7	263	264
	8	8	265	266

39	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	5	5	267	268
	6	6	269	270
	6	7	271	272
	6	8	273	274

40	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	7	5	275	276
	8	5	277	278

41	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,5 — 6,0 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	7	5	279	280
	8	5	281	282

42	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	—	5	283	284

43	Обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхeIIT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Материал кабельного ввода		Латунь
	Сечение подключаемых проводников		0,2 — 2,5 мм2
	Номер кабельного ввода		Номер исполнения
	Позиция 1	Позиция 2	Клеммы пружинные	Клеммы винтовые
	—	7	285	286

Сертификация

Общая информация о готовых решениях взрывозащищенных коробок и щитов

Готовые решения для клеммных коробок серии МТ, которые наиболее востребованы заказчиками. Возможно, одно из этих решений будет применимо на Вашем предприятии.
В данном разделе пошагово даются рекомендации по выбору готового решения для серии МТ и показано, как составить обозначение выбранной коробки для формирования заказа.
С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация клеммных коробок выпускается серийно и всегда имеется в наличии на складе.

В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав клеммной коробки.

Для металлических кабельных вводов указан материал латунь. Возможны к установке кабельные вводы соответствующего типа из никелированной латуни, нержавеющей стали или алюминия. Необходимый материал кабельных вводов указывается при заказе. При этом будет изменено обозначение изделия.
