Общепромышленные кабельные вводы ATELEX

Общепромышленный кабельный ввод серии ВК-ТКР

Под все типы небронированного кабеля плоского сечения, проложенного в трубе

Тип/серия: ВК-ТК
Степень защиты: IP67, IP68, IP66
Материал корпуса: Нержавеющая сталь, Латунь, Никелированная латунь

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип: ВК-ТКP
Технические условия: ТУ 3599-008-15232514-2016
Защита от внешних воздействий: IP66 / IP67 / IP68
Температура эксплуатации: -60°С ≤Ta≤ +130°С
Материал корпусных деталей: Латунь / никелированная латунь / нержавеющая сталь
Материал уплотнения: Силикон

О продукции

Описание

Общепромышленный кабельный ввод ВК-ТКР предназначен для всех типов небронированного кабеля плоского сечения, проложенного в трубе.

Кабельные вводы имеют вращающуюся муфту с внутренней или с наружной резьбой для подсоединения трубы.

Информация об общепромышленных кабельных вводах серии ВК-ТКР

Общепромышленные кабельные вводы серии ВК-ТКР предназначены для всех типов небронированного кабеля плоского сечения, проложенного в трубе.

Кабельные вводы имеют вращающуюся муфту с внутренней или с наружной резьбой для подсоединения трубы.

Термостойкое уплотнение смещения для кабельных вводов ВК-ТКР предназначено для ввода от одного до 3-х греющих кабелей (неиспользуемые отверстия заглушены).

Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Подбор исполнения

Как выбрать

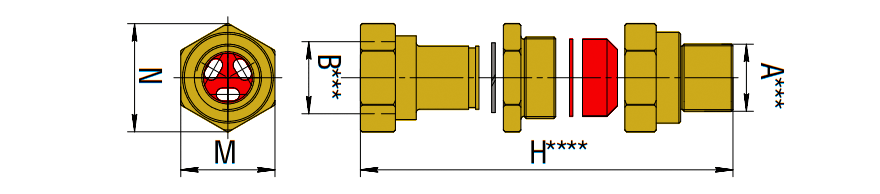

Таблица выбора кабельного ввода серии ВК-ТКР. Габаритные размеры

Обозначение ввода*	Наружный размер кабеля min-max, мм	Тип и размер резьбы А***	Тип и размер внутренней резьбы B***	Размеры под ключ M x N, мм	Н****, мм	Масса**, г
ВК-32s16ТКР	(8,3х3,7) — (10,5х6)	М32х1,5	М32х1,5	41×45	130	149
ВК-32sТКР	(10,4х3,8) — (12,9х7,1)	М32х1,5	М32х1,5	41×45	130	149
ВК-32ТКР	(12,5х3,7) — (15,4х6,5)	М32х1,5	М32х1,5	41×45	130	149

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с резьбой NPT.

**** – Длина ввода в несвинченном состоянии.
