Общепромышленный кабельный ввод серии ВК-РК

Под все типы небронированного кабеля круглого сечения, проложенного в трубе

Тип/серия: ВК-РК
Степень защиты: IP66, IP67, IP68
Материал корпуса: Нержавеющая сталь, Латунь, Никелированная латунь

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип: ВК-РК
Технические условия: ТУ 3599-008-15232514-2016
Защита от внешних воздействий: IP66 / IP67 / IP68
Температура эксплуатации: -60°С ≤Ta≤ +130°С
Материал корпусных деталей: Латунь / никелированная латунь / нержавеющая сталь
Материал уплотнения: Силикон

О продукции

Описание

Общепромышленный кабельный ввод серии ВК-РК предназначенный для всех типов небронированного кабеля круглого сечения, проложенного в трубе. Кабельные вводы имеют вращающуюся муфту с внутренней или с наружной резьбой для подсоединения трубы.

Информация об общепромышленных кабельных вводах серии ВК-РК

Общепромышленные кабельные вводы серии ВК-РК предназначены для всех типов небронированного кабеля круглого сечения, проложенного в трубе. Кабельные вводы имеют вращающуюся муфту с внутренней или с наружной резьбой для подсоединения трубы.

Система термостойкого уплотнения смещения и вводной части кабельного ввода обеспечивает надежную защиту от случайного выдергивания и гарантирует уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Подбор исполнения

Как выбрать

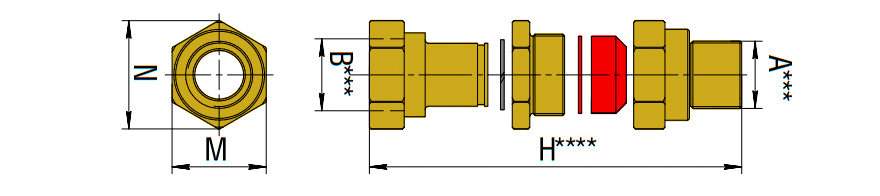

Таблица выбора кабельного ввода серии ВК-РК. Габаритные размеры

Обозначение ввода*	Диаметр оболочки кабеля min-max, мм	Тип и размер резьбы А***	Тип и размер внутренней резьбы В*	Размеры под ключ M x N, мм	Н****, мм	Масса**, г
ВК-20s16РК	3,1-8,6	М20х1,5	М20х1,5	24×26,2	90	90
ВК-20sРК	6,1-11,7	М20х1,5	М20х1,5	24×26,2	90	100
ВК-20РК	6,5-13,9	М20х1,5	М20х1,5	27×29,5	100	118
ВК-25РК	11,1-19,9	М25х1,5	М25х1,5	36×39,2	120	233
ВК-32РК	17,0-25,9	М32х1,5	М32х1,5	41×45	130	301
ВК-40РК	23,5-31,9	М40х1,5	М40х1,5	50×55	130	433
ВК-50sРК	29,5-38,2	М50х1,5	М50х1,5	55×61	73	—
ВК-50РК	35,6-44,0	М50х1,5	М50х1,5	60×65	73	—
ВК-63sРК	41,6-49,9	М63х1,5	М63х1,5	68×72	75	—
ВК-63РК	47,2-55,9	М63х1,5	М63х1,5	75×80	75	—
ВК-75sРК	54,0-61,9	М75х1,5	М75х1,5	80×85	76	—
ВК-75РК	61,7-67,9	М75х1,5	М75х1,5	85×93	76	—
ВК-90РК	66,6-79,9	М90х1,5	М90х1,5	110×118	80	—

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с резьбой NPT.

**** – Длина ввода в несвинченном состоянии.
