Параметры
Основные характеристики
- Тип
- ВК-ВА
- Технические условия
- ТУ 3599-008-15232514-2016
- Защита от внешних воздействий
- IP66 / IP67 / IP68
- Температура эксплуатации
- -60°С ≤Ta≤ +130°С
- Материал корпусных деталей
- Латунь / никелированная латунь / нержавеющая сталь
Общепромышленные переходники серии ВК-ВА предназначены для изменения диаметра и/или изменения типа резьбы вводных отверстий.
Общепромышленные переходники серии ВК-ВА предназначены для изменения диаметра и/или изменения типа резьбы вводных отверстий.
Подбор исполнения
Как выбрать
Габаритные размеры переходников серии ВК-ВА
| Тип |
Код заказа* |
Тип и размер
резьбы А |
Тип и размер
резьбы В |
Общая длина L, мм |
Размер шестигранника
под ключ M x N, мм |
 |
ВК-BA20-25 |
M20x1,5 |
M25x1,5 |
35 |
30х33 |
| ВК-BA20-32 |
M20x1,5 |
M32x1,5 |
35 |
36х39,2 |
| ВК-BA25-32 |
M25x1,5 |
M32x1,5 |
35 |
36х39,2 |
| ВК-BA25-40 |
M25x1,5 |
M40x1,5 |
35 |
46х50,6 |
| ВК-BA32-40 |
M32x1,5 |
M40x1,5 |
35 |
46х50,6 |
| ВК-BA25-1NPT |
M25x1,5 |
1″NPT |
35 |
36×39,2 |
|
ВК-BA25-20 |
M25x1,5 |
M20x1,5 |
23 |
30х33 |
| ВК-BA32-20 |
M32x1,5 |
M20x1,5 |
23 |
36х39,2 |
| ВК-BA32-25 |
M32x1,5 |
M25x1,5 |
23 |
36х39,2 |
| ВК-BA40-25 |
M40x1,5 |
M25x1,5 |
23 |
46х50,6 |
| ВК-BA40-32 |
M40x1,5 |
M32x1,5 |
23 |
46х50,6 |
| ВК-BA32-1/2G |
M32x1,5 |
1/2″G |
23 |
36×39,2 |
* – Код заказа указан для латунных изделий

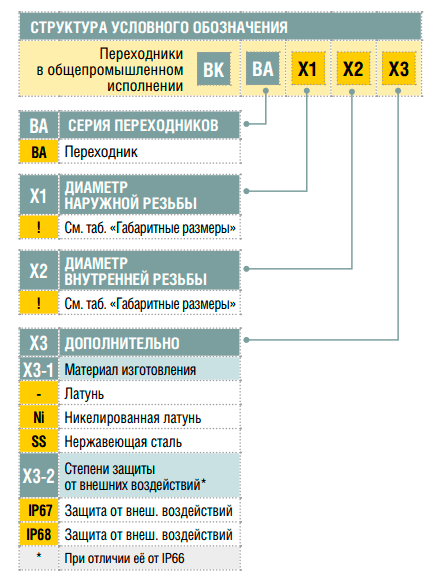

Структура обозначения переходников серии ВК-ВА
По ниже приведенной структуре обозначения переходника Вы сможете самостоятельно выбрать необходимый переходник серии ВА:
