Общепромышленные кабельные вводы ATELEX

Общепромышленные заглушки серии ВК-Т

Тип/серия: ВК-T
Степень защиты: IP66, IP67, IP68
Материал корпуса: Никелированная латунь, Нержавеющая сталь, Латунь

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип: ВК-ТКP
Технические условия: ТУ 3599-008-15232514-2016
Защита от внешних воздействий: IP66 / IP67 / IP68
Температура эксплуатации: -60°С ≤Ta≤ +130°С
Материал корпусных деталей: Латунь / никелированная латунь / нержавеющая сталь

О продукции

Описание

Общепромышленные заглушки серии ВК-Т предназначенные для обеспечения временных или постоянных средств консервации неиспользованных вводных отверстий общепромышленных корпусов.

Информация об общепромышленных заглушках серии ВК-Т

Общепромышленные заглушки серии ВК-Т предназначены для обеспечения временных или постоянных средств консервации неиспользованных вводных отверстий общепромышленных корпусов.

Заглушки изготавливаются с шестигранными головками, что дает возможность устанавливать и демонтировать их с помощью рожкового или накидного гаечного ключа. Конструкция заглушки позволяет использовать уплотнительное кольцо для резьбы на входе, которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно.

Подбор исполнения

Как выбрать

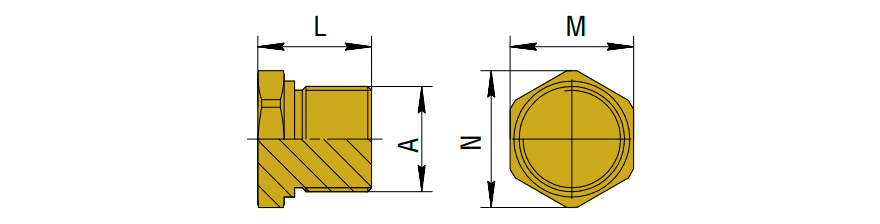

Габаритные размеры заглушек серии ВК-Т

Код заказа*	Тип и размер Резьбы А	Общая длина L, мм	Размер шестигранника под ключ M x N, мм
ВК-16Т	M16x1,5	22	22×23,5
ВК-20Т	M20x1,5	22	24х25,9
ВК-25Т	M25x1,5	22	30х32,4
ВК-32Т	M32x1,5	22	36х38,9
ВК-40Т	M40x1,5	22	46х49,4
ВК-50Т	M50x1,5	22	55х60,5
ВК-63Т	M63x1,5	22	70х77
ВК-75Т	M75x1,5	22	80х88
ВК-90Т	M90x1,5	22	99х108,9
ВК-16Т 3/8NPT	3/8″NPT	22	22х23,5
ВК-20Т 1/2NPT	1/2″NPT	22	24х25,9
ВК-25Т 3/4NPT	3/4″NPT	22	30х32,4
ВК-32Т 1NPT	1″NPT	22	36х38,9
ВК-40Т 1 1/4NPT	1 1/4″NPT	22	46х49,4
ВК-50Т 1 1/2NPT	1 1/2NPT	22	55×60,5
ВК-63Т 2NPT	2″NPT	22	70×77
ВК-75Т 2 1/2NPT	2 1/2″NPT	22	80×88
ВК-90Т 3NPT	3″NPT	22	99×108,9
ВК-16Т 3/8NPT	3/8″NPT	22	22×23,5
ВК-20Т 1/2G	1/2″G	22	24х25,9
ВК-25Т 3/4G	3/4″G	22	30х32,4
ВК-32Т 1G	1″G	22	36х38,9
ВК-40Т 1 1/4G	1 1/4″G	22	46х49,4
ВК-50Т 1 1/2G	1 1/2″G	22	55×60,5
ВК-63Т 2G	2G	22	70×77
ВК-75Т 2 1/2G	2 1/2″G	22	80×88
ВК-90Т 3G	3″G	22	99×108,9

* – Код заказа указан для латунных изделий

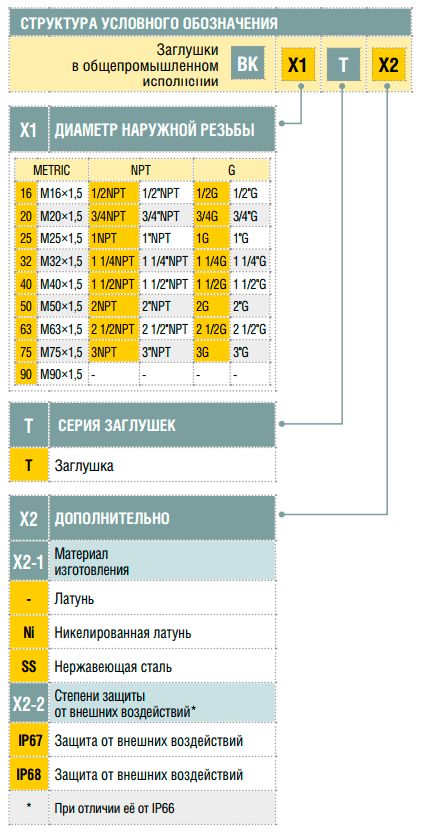

Структура обозначения заглушек серии ВК-Т

По ниже приведенной структуре обозначения заглушки Вы сможете самостоятельно выбрать необходимую заглушку серии Т:
