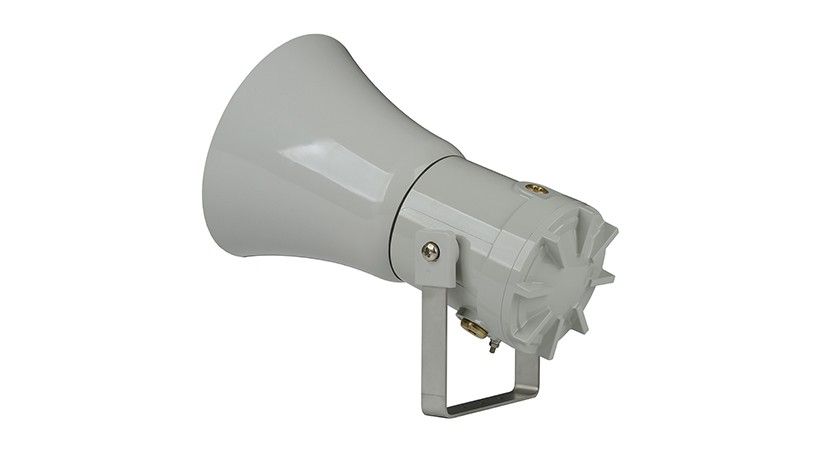

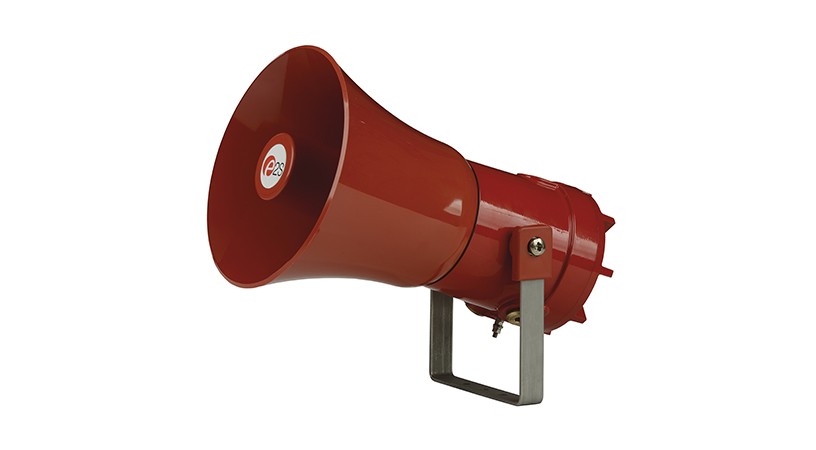

Взрывозащищенный звуковой сигнализатор D1xS2F

Спецификация

Степень защиты: IP66
Материал корпуса: Алюминий, Нержавеющая сталь, Латунь, Никелированная латунь
Маркировка взрывозащиты: Ex d

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Максимальная мощность:: Версия Class I: 125 дБ (A) при 1 м [116 дБ (A) при 3 м)
Характеристика: Версия Class II: 106 дБ (A) при 1 м [97 дБ (A) при 3 м]
Номинальная мощность:: Версия Class I: 121 дБ (A) при 1 м +/- 3 дБ - тон 4 [112 дБ (A) при 3 м]
Характеристика: Версия Class II: 102 дБ (A) при 1 метр [93 дБ (A) при 3 м]
Количество тонов:: 64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:: 4
Контроль громкости:: Регулируемый -12 дБ (A) [Тон 2]
Эффективная дальность:: 200 м при 1 кГц
Напряжения питания:: 24 В постоянного тока (10-30 В постоянного тока)
Напряжения переменного тока:: 110-240 В переменного тока 50/60 Гц
Переключение ступеней:: На постоянном токе: отрицательное или положительное
Характеристика: На переменном токе: общая линия питания
Защита от внешних воздействий:: IP66
Материал корпуса:: Морской алюминий марки LM6, не содержит меди, хромированный с порошковым покрытием, устойчив к коррозии
Цвет:: Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:: 1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
Характеристика: 1 × 1/2” NPT & 2 × 1/2 ”NPT
Характеристика: 1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:: 0,5-2,5 мм² (20-14 AWG)
Винт заземления:: M5
Рабочая температура:: От -40 ° до + 70 ° C
Температура хранения:: От -50 ° до + 70 ° C
Относительная влажность:: 95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:: 4,3 кг

О продукции

Описание

Взрывозащищенный звуковой сигнализатор D1xS2F — это взрывозащищенный звуковой сигнализатор на 125 дБ (A) с сигнальным звуковым рупором. Надежный корпус типа 4 / 4X с классом защиты от внешних воздействий IP66 из коррозиеустойчивого алюминия одобрен для применения в качестве взрывобезопасной сигнализации для Class I & II Div 1, Zone 1 & 20.

D1xS2F — это взрывозащищенный звуковой сигнализатор на 125 дБ (A) с сигнальным звуковым рупором. Надежный корпус типа 4 / 4X с классом защиты от внешних воздействий IP66 из коррозиеустойчивого алюминия одобрен для применения в качестве взрывобезопасной сигнализации для Class I & II Div 1, Zone 1 & 20.

Имея 64 звуковых сигнала, каждая из 4 доступных ступеней может быть запущена дистанционно. Устройство одобрено для газовых групп ABCD Class I Division 1, Class I Zone 1 IIC и для групп по пыли FG in Class II Division 1, Zone 20 IIIB. Резьбовое взрывонепроницаемое соединение упрощает как монтаж, так и текущее обслуживание. Версия на 24 В постоянного тока одобрена для использования в пожарной сигнализации общего режима, а версия переменного тока на 110-240 В — для общего использования сигнализации. SIL1 соответствует стандарту IEC 61508 (2010).

Коды заказа

Параметр:	Код детали:	Описание:
Тип продукта:	D1xS2
Тип рупора:	F	Рупор сигнальный
Напряжение:	DC024 AC230	10-30 В постоянного тока 110-240 В переменного тока
Тип резьбового отверстия: [e]	A B C	1 × 1/2 ”NPT & 2 × M20 x 1,5 мм 1 × 1/2” NPT & 2 × 1/2 ”NPT 1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал заглушки: [м]	B N S	Латунь Никелированная латунь Нержавеющая сталь
Кронштейн, знак и метка: [s]	1 2 3 4	A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 304 Нержавеющая сталь с табличкой А4 316 Нержавеющая сталь с табличкой
Версия продукта: [v]	A1 D1	Газовые среды Класс I / Зона1 Пылевые среды Класс II / Зона 20
Цвет корпуса: [x]	R G	Красный RAL3000 Серый RAL7038
Вспомогательное оборудование:	SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4	Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316)

Сигнализатор

Версия:	Напряжение:	Ток:
10-30 В пост. тока	24 В пост. тока	923 мА
110-240 В перем. тока 50/60 Гц	115 В перем. тока	267 мА
110-240 В перем. тока 50/60 Гц	230 В перем. тока	159 мА

Маркировка взрывозащиты

A1: Версия для газа
NEC / CEC:
Class I Div 1 ABCD T6 Ta -40°C to +70°C
Class I Div 2 ABCD T6 Ta -40°C to +70°C
Class I Zone 1, 2 IIC T6 Ta -40°C to +70°C
Версия на 24 В постоянного тока разрешена для использования в общем режиме сигнализации
D1: Версия для пыли
NEC / CEC:
Class II Div 1 FG T6 Ta -40°C to +70°C
Class II Div 2 FG T6 Ta -40°C to +70°C
Class III Div 1 & 2
Zone 20, 21, 22 IIIB Ta -40°C to +70°C
Концепция защиты: Ex d / AEx d

Подбор исполнения

Как выбрать

D1xS2F Взрывобезопасный звуковой сигнализатор

Высокая мощность до 125 дБ (А)
Общий режим использования сигнала тревоги
4 дистанционно выбираемых уровня тревоги / канала
Переключение полярности линии стадии/канала
Выбор 64 из частот звукового сигнала
Автоматическая синхронизация в системе с несколькими сигнализаторами
Постоянное напряжение
Компактная форма устройства
Прочный коррозионно-стойкий алюминиевый корпус
Крепления из нержавеющей стали
Три резьбовых отверстия
Двойные клеммные зажимы (вход и выход для последовательного подключения)
Доступно с пользовательскими настройками тона и частотами
SIL1 соответствует стандарту IEC 61508 (2010)
