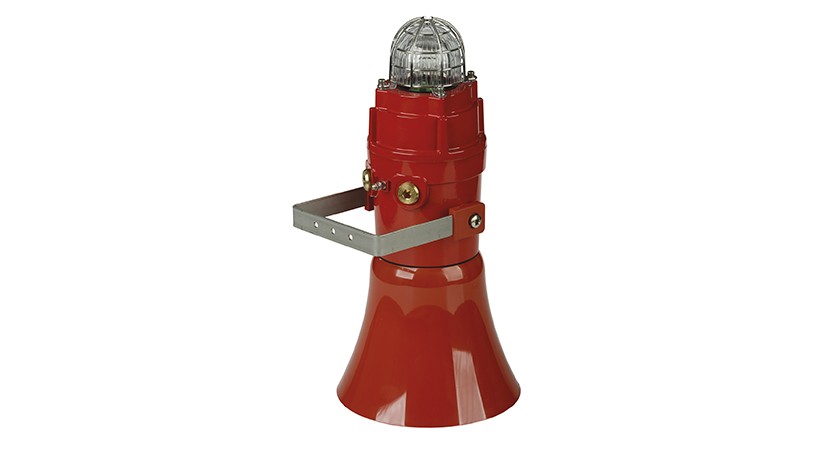

Взрывозащищенный сигнализатор и ксеноновый строб-маяк D1xC2X05F

Спецификация

Степень защиты: IP66
Материал корпуса: Нержавеющая сталь, Латунь, Никелированная латунь, Алюминий
Маркировка взрывозащиты: Ex d

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Звуковой сигнализатор
Максимальная мощность:: Версия Class I: 125 дБ (A) при 1 м [116 дБ (A) при 3 м]
Характеристика: Версия Class II: 106 дБ (A) при 1 м [97 дБ (A) при 3 м]
Номинальная мощность:: Версия Class I: 121 дБ (A) @ 1 м +/- 3 дБ - тон 4 [112 дБ (A) при 3 м]
Характеристика: Версия Class II: 102 дБ (A) @ 1 метр [93 дБ (A) при 3 м]
Количество тонов:: 64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:: 4
Контроль громкости:: Регулируемый -12 дБ (A) [Тон 2]
Рабочий диапазон:: 200 метров на частоте 1 кГц
Напряжения питания:: 24 В постоянного тока; 115 В переменного тока; 230 В переменного тока
Переключение ступеней:: Блоки постоянного тока: отрицательное или положительное
Характеристика: Блоки переменного тока: общая линия питания
Строб маяк
Энергия импульса:: 5 Джоулей (5 Вт)
Частота вспышки:: Вариант 1: 1 Гц (60 кадров в минуту)
Характеристика: Вариант 2: 1,5 Гц (90 кадров в минуту)
Характеристика: Вариант 3: Двойная вспышка
Пиковая интенсивность, кд:: 500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:: 250 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:: 46,976 кд * - измеренный исх. к IES
Эффективная интенсивность, кд:: 143 кд * - измеренный исх. к IES
Цвет линзы:: Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Долговечность лампы:: Эмиссия понижается до 70% после 5 миллионов вспышек
Общие сведения:
Защита от внешних воздействий:: IP66
Материал корпуса:: Морской алюминий марки LM6, не содержит меди, хромированный, с порошковым покрытием, устойчив к коррозии
Цвет:: Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:: 1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
Характеристика: 1 × 1/2” NPT & 2 × 1/2”NPT
Характеристика: 1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:: 0,5-2,5 мм² (20-14 AWG)
Заземляющий стержень:: M5
Рабочая температура:: 24 В постоянного тока и 115 В переменного тока: от -40 ° до + 70 ° C
Характеристика: 230 В переменного тока: от -40 ° до + 55 ° C
Температура хранения:: От -50 ° до + 70 ° C
Относительная влажность:: 95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:: 5,4 кг

О продукции

Описание

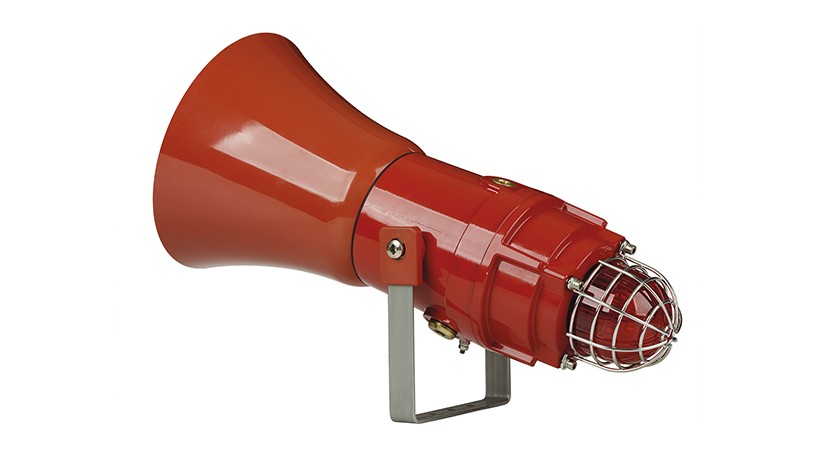

Взрывозащищенный сигнализатор и ксеноновый строб-маяк D1xC2X05F с высоким звуковым давлением 125 дБ (A) и сигнальным рупором в сочетании с ксеноновым строб-маяком на 5 Джоулей. Прочный корпус типа 4 / 4X с защитой от внешних воздействий IP66, стойкий к коррозии обеспечивает возможность для всех применений Class I / II Div 1, Zone 1/20.

D1xC2X05F — это взрывозащищенный звуковой сигнализатор с высоким звуковым давлением 125 дБ (A) и сигнальным рупором в сочетании с ксеноновым строб-маяком на 5 Джоулей. Прочный корпус типа 4 / 4X с защитой от внешних воздействий IP66, стойкий к коррозии обеспечивает возможность для всех применений Class I / II Div 1, Zone 1/20.

Звуковой сигнализатор и ксеноновый строб-маяк могут работать одновременно или независимо. Имея 64 звуковых сигнала первой ступени, частоты звуковых сигналов для первых двух ступеней выбираются независимо. Каждая из 4 ступеней может быть запущена дистанционно, например, через внешнее реле. Версия класса I на постоянном токе одобрена для использования в пожарной сигнализации общего режима (звуковой сигнализатор) и пожарной сигнализации в частном режиме (строб-маяк).

Коды заказа

Параметр:	Код детали:	Описание:
Тип продукта:	D1xC2X05
Тип рупора:	F	Направленный звуковой сигнализатор
Напряжение:	DC024 AC115 AC230	20-28В постоянного тока 110-120В переменного тока 220-240В переменного тока
Тип резьбового отверстия: [e]	A B C	1 × 1/2” NPT & 2 × M20 x 1,5 мм 1 × 1/2” NPT & 2 × 1/2 ”NPT 1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал заглушки: [м]	B N S	Латунь Никелированная латунь Нержавеющая сталь
Кронштейн, знак и метка: [s]	1 2 3 4	A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 304 Нерж. сталь с теговой табличкой A4 316 Нержавеющая сталь с табличкой
Версия продукта: [v]	A1 D1	Газовые среды Класс I / Зона1 Пылевые среды Класс II / Зона 20
Цвет корпуса: [x]	R G	Красный RAL3000 Серый RAL7038
Цвет объектива: [у]	A, B, C G, M, R Y	Янтарный, синий, прозрачный зеленый, пурпурный, красный желтый
Вспомогательное оборудование:	SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4	Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316)

Потребление тока

Напряжение:	Диапазон:	Звуковой сигнализатор:	Ксеноновый строб :
24 В постоянного тока	20-28 В пост. тока	923 мА	322 мА
115 В переменного тока, 50/60 Гц	110-120 В перем. тока 50/60 Гц	267 мА	129 мА
230 В переменного тока 50/60 Гц	220-240 В перем. тока 50/60 Гц	159 мА	79 мА

Эффективный коэффициент цвета линз в канделах

янтарный	синий	прозрачный	зеленый	красный	желтый
0,70	0,24	1,00	0,25	0,23	0,93

Маркировка взрывозащиты

A1: Версия для газа
NEC / CEC:
Class I Div 1 ABCD T5/T6 Ta -40°C to +55/+50°C
Class I Div 2 ABCD T5/T6 Ta -40°C to +55/+50°C
Class I Zone 1, 2 IIC T5/T6 Ta -40°C to +55/+50°C
D1: Версия для пыли
NEC / CEC:
Class II Div 1 FG T4/T4A Ta -40°C to +55/+40°C
Class II Div 2 FG T4/T4A Ta -40°C to +55/+40°C
Class III Div 1 & 2
Zone 20, 21, 22 IIIB T4/T4A Ta -40°C to +55/+40°C
Концепция защиты: Ex d / AEx d

Подбор исполнения

Как выбрать

D1xC2X05F Взрывобезопасный сигнализатор и ксеноновый строб-маяк на 125 Дб и 5 Дж

Автоматическая синхронизация в системах с несколькими сигнализаторами
Выбираемые пользователем скорости вспышки — двойные ксеноновые лампы
Храповой регулируемый кронштейн из нержавеющей стали
Звуковой сигнализатор высокого звукового давления до 125 дБ (A)
Ксеноновый строб — индивидуальный режим использования пожарной сигнализации
Звуковой сигнализатор — использование пожарной сигнализации в общественном режиме
4 дистанционно выбираемых ступени сигнализации
Положительная или отрицательная линейная стадия переключения
Выбор 64 частот звукового сигнала
Компактный размер
Прочный коррозионно-стойкий алюминиевый корпус
Крепления из нержавеющей стали
Три резьбовых отверстия
Двойные клеммные зажимы
