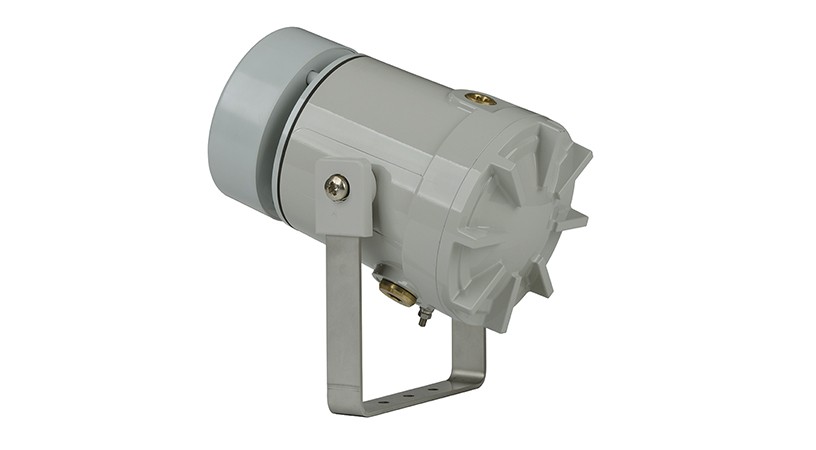

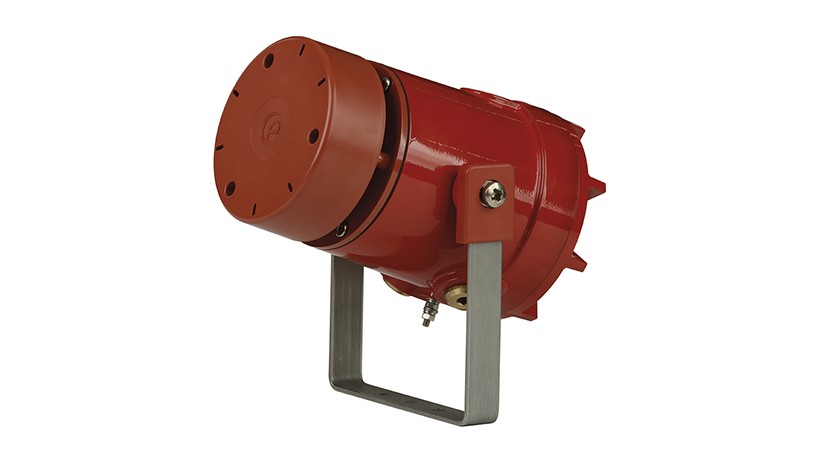

Взрывобезопасный радиальный сигнализатор D1xS1R
Взрывозащищенные сигнализаторы серии D1x

Взрывобезопасный радиальный сигнализатор D1xS1R

Спецификация

Степень защиты
IP66
Материал корпуса
Алюминиевый сплав, Нержавеющая сталь, Латунь, Никелированная латунь
Маркировка взрывозащиты
Ex db
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Максимальная мощность:
Версия Class I: 115 дБ (A) при 1 м [106 дБ (A) при 3 м)
Характеристика
Версия Class II: 96 дБ (A) при 1 м [87 дБ (A) при 3 м]
Номинальная мощность:
Версия Class I: 110 дБ (A) при 1 м +/- 3 дБ - тон 4 [101 дБ (A) при 3 м)
Характеристика
Версия Class II: 91 дБ (A) при 1 м [82 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A) [Тон 2]
Эффективная дальность:
125 метров на частоте 1 кГц
Напряжения питания:
24 В постоянного тока (10-30 В постоянного тока)
Напряжения переменного тока:
110-240 В переменного тока 50/60 Гц
Переключение ступеней:
На постоянном токе: отрицательное или положительное
Характеристика
На переменном токе: общая линия питания
Защита от внешних воздействий:
EN60529: IP66
Материал корпуса:
Морской алюминий марки LM6, не содержит меди, хромированный с порошковым покрытием, устойчив к коррозии
Цвет:
Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:
1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
Характеристика
1 × 1/2” NPT & 2 × 1/2 ”NPT
Характеристика
1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Винт заземления:
M5
Рабочая температура:
От -40 ° до + 70 ° C
Температура хранения:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
3,8 кг

О продукции

Описание

Взрывобезопасный радиальный сигнализатор D1xS1R — это взрывобезопасный звуковой сигнализатор на 115 дБ (A) с всенаправленным радиальным звуковым сигналом. Прочный корпус 4 / 4X с защитой от внешних воздействий IP66 из коррозионно-стойкого алюминия гарантирует пригодность для применений взрывозащищенной сигнализации Class I & II Div 1, Zone 1 & 20, IECEx and ATEx Zone 1 & 2.







D1xS1R — это взрывобезопасный звуковой сигнализатор на 115 дБ (A) с всенаправленным радиальным звуковым сигналом. Прочный корпус 4 / 4X с защитой от внешних воздействий IP66 из коррозионно-стойкого алюминия гарантирует пригодность для применений взрывозащищенной сигнализации Class I & II Div 1, Zone 1 & 20, IECEx and ATEx Zone 1 & 2.

Имея 64 звуковых сигнала, каждый из 4 доступных ступеней / каналов может быть запущен дистанционно. Устройство одобрено для газовых групп ABCD Class I Division 1, Class I Zone 1 IIC, IECEx/ATEX Zone 1/2 и для групп по пыли FG in Class II Division 1, Zone 20 IIIB. Резьбовое взрывонепроницаемое соединение упрощает как монтаж, так и текущее обслуживание. Версия на 24 В постоянного тока одобрена для использования в пожарной сигнализации общего режима, а версия переменного тока 110-240 В — для общего использования сигнализации. SIL1 соответствует стандарту IEC 61508 (2010).



Коды заказа

Параметр: Код детали: Описание:
Тип продукта: D1xS1
Тип рупора: R Радиальный всенаправленный рупор
Напряжение: DC024
AC230		 10-30 В постоянного тока
110-240 В переменного тока
Тип резьбового отверстия: [e] A
B
C		 1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
1 × 1/2” NPT & 2 × 1/2 ”NPT
1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал заглушки: [м] B
N
S		 Латунь
Никелированная латунь
Нержавеющая сталь
Кронштейн, знак и метка: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 304 Нержавеющая сталь с табличкой
А4 316 Нержавеющая сталь с табличкой
Версия продукта: [v] A1
D1		 Газовые среды Класс I / Зона1
Пылевые среды Класс II / Зона 20
Цвет корпуса: [x] R
G		 Красный RAL3000
Серый RAL7038
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Сигнализатор

Версия: Напряжение: Ток:
10-30 В пост. тока 24 В пост. тока 217 мА
110-240 В перем. тока 50/60 Гц 115 В перем. тока 76 мА
110-240 В перем. тока 50/60 Гц 230 В перем. тока 53 мА



Маркировка взрывозащиты

  • A1: Версия для газа
  • NEC / CEC:
  • Class I Div 1 ABCD T6 Ta -40°C to +70°C
  • Class I Div 2 ABCD T6 Ta -40°C to +70°C
  • Class I Zone 1, 2 IIC T6 Ta -40°C to +70°C
  • IECEx / ATEX:
  • Ex db IIC T5 Gb Ta -40°C to +75°C
  • Ex db IIC T6 Gb Ta -40°C to +70°C
  • D1: Версия для пыли
  • NEC / CEC:
  • Class II Div 1 FG T6 Ta -40°C to +70°C
  • Class II Div 2 FG T6 Ta -40°C to +70°C
  • Class III Div 1 & 2
  • Zone 20, 21, 22 IIIB Ta -40°C to +70°C
  • Концепция защиты: Ex d / AEx d

Подбор исполнения

Как выбрать

D1xS1R Взрывобезопасный радиальный сигнализатор

  • Высокая мощность до 115 дБ (А)
  • Общий режим использования сигнала тревоги
  • 4 дистанционно выбираемых сигнала ступени / канала
  • Положительная или отрицательная линейная стадия / переключение каналов
  • Выбор из 64 частот звукового сигнала
  • Автоматическая синхронизация в системе с несколькими сигнализаторами
  • Постоянное напряжение
  • Компактная форма устройства
  • Прочный коррозионно-стойкий алюминиевый корпус
  • Крепления из нержавеющей стали
  • Три резьбовых отверстия
  • Двойные клеммные зажимы (вход и выход для последовательного подключения)
  • Доступный с пользовательскими настройками тона и частотами
  • SIL1 соответствует стандарту IEC 61508 (2010)



Сертификаты

  • UL / cUL Ссылка на файл: E230764
  • Сертификат IECEx: IECEx ULD 19.0008X
  • Сертификат ATEX: DEMKO 19 ATEX 2141X
  • Список CSFM: 7136-2279: 0506
