Взрывозащищенный многофункциональный сигнальный светодиодный маяк BExBGL2
Оптические и звуковые сигнализаторы серии BEx

Взрывозащищенный многофункциональный сигнальный светодиодный маяк BExBGL2

Спецификация

Степень защиты
IP67, IP66
Материал корпуса
Алюминий
Маркировка взрывозащиты
Ex db, Ex tb, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Источник:
Массив из 4 светодиодов высокой мощности Cree®
Режимы работы:
Вспышка 1 Гц (60 кадров в минуту)
Режимы работы:
Вспышка 1,5 Гц (90 кадров в минуту)
Режимы работы:
Вспышка 2 Гц (120 кадров в минуту)
Режимы работы:
Вспышка с двойным ударом
Режимы работы:
Вспышка с тройным ударом
Режимы работы:
Режим работы с высокой мощностью
Режимы работы:
Режим работы с низкой мощностью
Эффективная интенсивность, Кд:
87 Кд - Режим работы с высокой мощностью
Эффективная интенсивность, Кд:
160 кд - 1 Гц вспышка
Цвет линзы:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Напряжения постоянного тока:
24 В постоянного тока (18-54 В постоянного тока)
Напряжения переменного тока:
115 В переменного тока; 230 В переменного тока
Защита от внешних воздействий:
IP66/67
Материал корпуса:
Морской алюминий, не содержащий меди, марки LM6
Отделка корпуса:
Хромирование с порошковым покрытием - антикоррозийный
Цвет:
Красный RAL3000 (другие цвета - доступны по запросу)
Кабельные вводы:
Два резьбовых отверстия M20 ISO (одна заглушка включена в комплект поставки)
Клеммы:
0,5 - 2,5 мм² (20-14 AWG)
Объем корпуса:
<2 литра
Мониторинг линии:
Диод блокировки включен
Характеристика
EOL Мин. Можно установить резистор
Характеристика
или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Ресурс работы светодиодов:
60 000 часов
Заземляющий стержень:
M5
Диапазон температур:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
Постоянный ток: 2,45 кг, переменного ток: 2,75 кг
Характеристика
* Все данные в канделах отражают характеристики прозрачной линзы при оптимальном напряжении.

О продукции

Описание

Взрывозащищенный многофункциональный сигнальный светодиодный маяк BExBGL2 на 160 кандел подходит для зон 1, 2, 21 и 22. Одобрен стандартами ТР ТС, IECEx и ATEX. Соответствует SIL1.

Светодиодный индикатор состояния и маяк BExBGL2 во взрывозащищенном исполнении Exd использует множество мощных светодиодов Cree®, ориентированных на оптимизацию видимости в любом направлении.






Взрывозащищенный многофункциональный светодиодный маяк серии BExBGL2 на 160 кандел подходит для зон 1, 2, 21 и 22. Одобрен стандартами ТР ТС, IECEx и ATEX. Соответствует SIL1.

Светодиодный индикатор состояния и маяк BExBGL2 во взрывозащищенном исполнении Exd использует множество мощных светодиодов Cree®, ориентированных на оптимизацию видимости в любом направлении.

Маяк может быть настроен как устойчивый маяк для использования индикатора состояния со световой мощностью до 87 кандел. В качестве альтернативы для предупреждений можно использовать один из пяти мигающих режимов с выходной мощностью до 160 кандел.

Версии с постоянным напряжением имеют три дистанционно выбираемые ступени, позволяющие передавать несколько предупреждений с одного устройства. Устойчивый к ультрафиолетовому излучению цветовой фильтр улучшает светоотдачу и заменяется в полевых условиях.

Потребление тока

Версия: Пиковое значение тока: Напряжение: Высокая мощность: Низкая мощность: Вспышка 1 Гц:
24 В пост. тока 1,89 A 0,22 мс 18-54 В пост. тока 240 мА 134 мА 110 мА
115 В перем. тока 1,15 A 12 мс 103,5-126,5 В перем. тока 50/60 Гц 95 мА 78 мА 90 мА
230 В перем. тока 0,67 A 12 мс 207-253 В перем. тока 50/60 Гц 48 мА 37 мА 45 мА

Коды деталей

Версия: Код детали: Описание:
Тип продукта: BExBGL2 Светодиодный многофункциональный маяк
Тип: DP Exd, устойчивые к ультрафиолетовому излучению цветные линзы
Напряжение: DC024
AC115
AC230		 24 В постоянного тока
115 В переменного тока
240 В переменного тока
Тип кабельного ввода: [e] A
B
C
D
E
F
G		 2 x M20x1,5 мм
2 × 1/2″NPT — адаптеры
2 × 3/4″NPT — адаптеры
2 x M25x1,5 мм — адаптеры
1 × 1/2″NPT — адаптер
1 × 3/4″NPT — адаптер
1 x M25x1,5 мм — адаптер
Материал адаптера / заглушки: [м] B
N
S		 Латунь
Никелированная латунь
Нержавеющая сталь
Кронштейн / защитная решетка и теговый номер: [s] 1
2
3
4		 A2 Нержавеющая сталь 304
A4 Нержавеющая сталь 316
A2 нержавеющая сталь 304 с теговым номером
A4 нержавеющая сталь 316 с теговым номером
Версия продукта: [v] A1 По умолчанию — IECEx, ATEX
Цвет корпуса: [x] R
S		 Красный RAL3000
Другой цвет — по запросу
Цвет линзы: [у] A, B, C, G
M, R, Y		 Янтарный, Синий, Прозрачный, Зеленый
Пурпурный, Красный, Желтый
Вспомогательное оборудование: SP65-0001-A4
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)

Эффективный коэффициент цвета линз в канделах

Стадия 1: [Местное управление] Стадия 2: [Дистанционное управление] Стадия 3: [Дистанционное управление]
Режим высокой мощности Вспышка 1 Гц Тройной удар
Режим малой мощности Вспышка 1 Гц Тройной удар
Вспышка 1 Гц 2-ая вспышка 2 Гц Тройной удар
Вспышка 1,5 Гц Вспышка 2 Гц Двойной удар
Вспышка 2 Гц Тройной удар Тройной удар
Двойной удар Режим высокой мощности Тройной удар
Тройной удар Вспышка 2 Гц Двойной удар
Примечание:
Удаленная вторая и третья ступени только для блоков постоянного тока



Маркировка взрывозащиты

  • 1Ex d IIC T5 Gb X (от -50°C до +70°C)
  • Ex tb IIIC T60°C Db X (от -50°C до +40°C)
  • Ex tb IIIC T75°C Db X (от -50°C до +55°C)
  • Ex tb IIIC T90°C Db X (от -50°C до +70°C)
  • II 2G Ex db IIC T6 Gb Ta. От -50 ° C до + 60 ° C
  • II 2G Ex db IIC T5 Gb Ta. От -50 ° C до + 70 ° C
  • II 2D Ex tb IIIC T60 ° C Db Ta. От -50 ° C до + 40 ° C
  • II 2D Ex tb IIIC T75 ° C Db Ta. От -50 ° C до + 55 ° C
  • II 2D Ex tb IIIC T90 ° C Db Ta. От -50 ° C до + 70 ° C



Заметка

Продукты из серии BEx доступны в виде нескольких сборочных единиц, предварительно смонтированных с распределительными коробками и без них. См. паспорт BExP для получения дополнительной информации или свяжитесь с отделом продаж.

Подбор исполнения

Как выбрать

BExBG05 Взрывозащищенный ксеноновый маяк 5 Джоулей

  • Морской коррозионно-стойкий алюминиевый корпус LM6
  • Автоматическая синхронизация в системе с несколькими маяками
  • Маяки могут быть установлены на чередующийся режим «триггера» с другими устройствами в системах с несколькими маяками
  • Ксеноновые трубки механически защищены от ударов и вибрации
  • Стеклянная линза и защитная решетка из нержавеющей стали
  • Удобный и просторный доступ к клеммным зажимам
  • Два резьбовых отверстия M20 — доступны адаптеры
  • Заглушка включена в комплект поставки
  • Храповой регулируемый кронштейн из нержавеющей стали
  • Установлен диод обратной полярности
  • Степень защиты от внешних воздействий IP66 / 67
  • 120 кандел эффективная сила света
  • Устойчивый к ультрафиолету поликарбонат, заменяемый в полевых условиях цветной фильтр для линз



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • IECEx KEM 10.0002X
  • ATEX KEMA 00ATEX2006X
  • SIL 1 и SIL 2 в соответствии с IEC 61508 (2010)
  • Сертификат INMETRO: 10-IEx-0010



Документы продукции (доступны для скачивания)

Ещё в разделе

Другие модели

Все товары

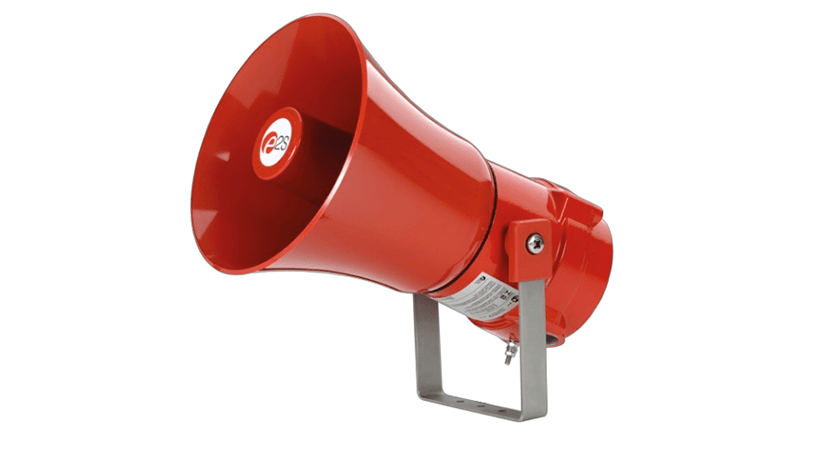

Взрывозащищенный аварийный громкоговоритель BExL25
