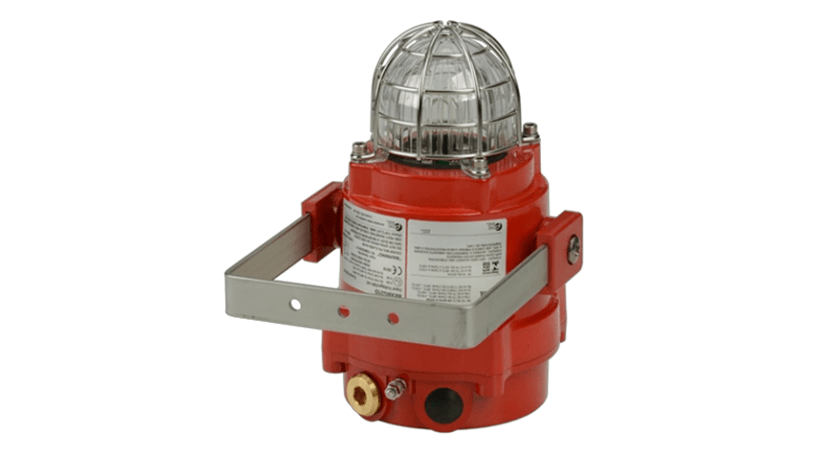

Взрывозащищенный ксеноновый маяк BExBG10

Параметры

Основные характеристики

Энергия импульса:: 10 Джоулей (10 Вт)
Частота вспышки:: 1 Гц (60 кадров в минуту)
Пиковая интенсивность, кд:: 1 000 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:: 500 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:: 87 590 кд * - измеренный исх. к IES
Эффективная интенсивность, кд:: 380 кд * - измеренный исх. к IES
Цвета линз:: Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Напряжения постоянного тока:: 12 В постоянного тока; 24 В постоянного тока; 48 В постоянного тока
Напряжения переменного тока:: 115 В переменного тока; 230 В переменного тока
Защита от внешних воздействий:: BG10D: IP66/67, BG10E: IP66
Материал корпуса:: Морской алюминий не содержащий меди марки LM6
Отделка корпуса:: Хромирование с порошковым покрытием - антикоррозийный.
Цвет корпуса:: Красный RAL3000 (другой цвет доступен по запросу)
Кабельные вводы:: Два резьбовых отверстия M20 ISO (одна заглушка включена)
Клеммы:: 0,5 - 2,5 мм² (20-14 AWG)
Объем корпуса:: <2 литра
Мониторинг линии:: Диод блокировки включен
Характеристика: EOL Мин. Можно установить резистор
Характеристика: или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Заземление:: M5
Диапазон температур:: От -50 ° до + 70 ° C
Относительная влажность:: 95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Долговечность лампы:: Эмиссия понижается до 70% после 5 миллионов вспышек
Вес: Постоянный ток: 2,45 кг, переменный ток: 2,75 кг
Характеристика: * Все данные силы света (кд) отражают характеристики прозрачной линзы при оптимальном напряжении.

О продукции

Описание

Взрывозащищенный ксеноновый маяк BExBG10 10 Дж, 380 кандел подходит для применения в зонах 1, 2, 21 и 22. Одобрено стандартам ТС ТР, IECEx, ATEX, Ex EAC и INMETRO. Доступны в соответствии с SIL 1 и SIL 2.

Прочная конструкция ксеноновых строб-маяков BExBG10 10 Джоулей позволяет устанавливать их в самых суровых условиях. Дополнительные функции включают в себя автоматическую синхронизацию в системах с несколькими маяками, защитную решетку из нержавеющей стали и монтажный кронштейн в стандартной комплектации.

Взрывозащищенные ксеноновые маяки BExBG10 10 Дж, 380 кандел подходят для применения в зонах 1, 2, 21 и 22. Одобрено стандартам ТС ТР, IECEx, ATEX, Ex EAC и INMETRO. Доступны в соответствии с SIL 1 и SIL 2.

Прочная конструкция ксеноновых строб-маяков BExBG10 10 Джоулей позволяет устанавливать их в самых суровых условиях. Дополнительные функции включают в себя автоматическую синхронизацию в системах с несколькими маяками, защитную решетку из нержавеющей стали и монтажный кронштейн в стандартной комплектации.

Взрывозащищенный ряд сигнализаторов Exd BEx имеет корпуса, изготовленные из коррозионно-стойкого алюминия морского исполнения марки LM6, не содержащего меди, с хромированным и порошковым покрытием. Все модели имеют два резьбовых отверстия M20, удобный доступ к клеммным зажимам, содержащим входные и выходные клеммы, и защиту от внешних воздействий IP66/67.

Потребление тока

Версия:	Напряжение:	Ток:
12 В пост. тока	10-14 В постоянного тока	1.45 A
24 В пост. тока	20-28 В постоянного тока	660 мА
48 В пост. тока	42-54 В постоянного тока	340 мА
115 В перем. тока 50 Гц / 60 Гц	+/- 10%	250 мА
230 В перем. тока 50 Гц / 60 Гц	+/-10%	110 мА

Коды деталей

Версия:	Код детали:	Описание:
Тип продукта:	BExBG10	Взрывозащищенный 10 Дж ксеноновый строб-маяк
Тип:	DP	Exd, устойчивые к ультрафиолетовому излучению цветные линзы
Напряжение:	DC012 DC024 DC048 AC115 AC230	12 В постоянного тока 24 В постоянного тока 48 В постоянного тока 115 В переменного тока 240 В переменного тока
Тип кабельного ввода: [e]	A B C D E F G	2 x M20x1,5 мм 2 × 1/2″NPT — адаптеры 2 × 3/4″NPT — адаптеры 2 x M25x1,5 мм — адаптеры 1 × 1/2″NPT — адаптер 1 × 3/4″NPT — адаптер 1 x M25x1,5 мм — адаптер
Материал адаптера / заглушки: [м]	B N S	Латунь Никелированная латунь Нержавеющая сталь
Кронштейн / защитная решетка и теговый номер: [s]	1 2 3 4	A2 Нержавеющая сталь 304 A4 Нержавеющая сталь 316 A2 нержавеющая сталь 304 с теговым номером A4 нержавеющая сталь 316 с теговым номером
Версия продукта: [v]	A1 S1	По умолчанию — IECEx, ATEX, Ex EAC и INMETRO — SIL1 IECEx, ATEX, Ex EAC & INMETRO — SIL2: только 24 В пост. тока
Цвет корпуса: [x]	R S	Красный RAL3000 Другой цвет — по запросу
Цвет линзы: [у]	A, B, C, G M, R, Y	Янтарный, Синий, Прозрачный, Зеленый Пурпурный, Красный, Желтый
Вспомогательное оборудование:	SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4	Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316)

Эффективный коэффициент цвета линз в канделах

янтарный	синий	прозрачный	зеленый	красный	желтый
0.70	0.24	1.00	0.25	0.23	0.93

Маркировка взрывозащиты

1Ex d IIC T5 Gb X (от -50°C до +70°C)
Ex tb IIIC T60°C Db X (от -50°C до +40°C)
Ex tb IIIC T75°C Db X (от -50°C до +55°C)
Ex tb IIIC T90°C Db X (от -50°C до +70°C)
II 2G Ex db IIC T6 Gb Ta. От -50 ° C до + 60 ° C/li>
II 2G Ex db IIC T5 Gb Ta. От -50 ° C до + 70 ° C
II 2D Ex tb IIIC T60 ° C Db Ta. От -50 ° C до + 40 ° C
II 2D Ex tb IIIC T75 ° C Db Ta. От -50 ° C до + 55 ° C
II 2D Ex tb IIIC T90 ° C Db Ta. От -50 ° C до + 70 ° C

Заметка

Продукты из серии BEx доступны в виде нескольких сборочных единиц, предварительно смонтированных с распределительными коробками и без них. См. паспорт BExP для получения дополнительной информации или свяжитесь с отделом продаж.

Подбор исполнения

Как выбрать

BExBG10 Взрывозащищенный ксеноновый маяк 10 Дж

Коррозионно-стойкий алюминий морского исполнения марки LM6
Автоматическая синхронизация в многолучевой системе
Маяки могут быть установлены на чередующийся режим «триггера» с другими устройствами в системах с несколькими маяками
Ксеноновые трубки механически защищены от ударов и вибрации
Стеклянная линза и защитная решетка из нержавеющей стали
Два резьбовых отверстия M20 — доступны адаптеры
Заглушка включена в комплект поставки
Храповой регулируемый кронштейн из нержавеющей стали
Установлен диод обратной полярности
Степень защиты от внешних воздействий IP66/67
380 кандел эффективной интенсивности света
Устойчивый к ультрафиолетовому излучению поликарбонат, заменяемые в полевых условиях цветные линзовые фильтры

Сертификаты

Сертификат соответствия ТР ТС 012/2011
IECEx KEM 10.0002X
ATEX KEMA 00ATEX2006X
SIL 1 и SIL 2 в соответствии с IEC 61508 (2010)
Сертификат INMETRO: 10-IEx-0010
