Взрывозащищенные кабельные вводы

Взрывозащищенный кабельный ввод серии НС

Характеристики

Тип/серия
HC
Степень защиты
IP66, IP67, IP68
Материал корпуса
Нержавеющая сталь, Латунь, Никелированная латунь
Вид взрывозащиты
Особовзрывобезопасное, Взрывобезопасное, Повышенная надежность
Маркировка взрывозащиты
Ex ta, Ex e, Ex nR, Ex d
Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип
НС
Технические условия
ТУ 3599-004-15232514-2014
Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Маркировки взрывозащиты
1Ex d IIC Gb X ; 1Ex e IIC Gb X ; 2Ex nR IIC Gc X ; Ex ta IIIC Da X ; PB Ex d 1 Mb X ; PП Ex e I Mc X
Защита от внешних воздействий
IP66 / IP67 / IP68
Температура эксплуатации
-60°С ≤Ta≤ +130°С
Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
Материал уплотнения
Негорючий термопластичный эластомер

О продукции

Описание

Взрывозащищенный кабельный ввод серии НС с заливкой компаундом предназначенный для всех типов небронированного кабеля круглого сечения.

Система термостойкого уплотнения смещения и нажимной гайки обеспечивает надежную защиту от случайного выдергивания и гарантирует уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Информация о взрывозащищенных кабельных вводах серии НС

Взрывозащищенные кабельные вводы серии НС с заливкой компаундом предназначены для всех типов небронированного кабеля круглого сечения.

Система термостойкого уплотнения смещения и нажимной гайки обеспечивает надежную защиту от случайного выдергивания и гарантирует уплотнение по внешней оболочке кабеля с защитой от внешних воздействий IP 66/67/68.

Внутреннее взрывозащищенное уплотнение обеспечивается путем нанесения компаунда вокруг кабельных проводников.

Съемный ниппель с оправкой, залитые компаундом, позволяют легко отсоединять кабель от оборудования, в целях обслуживания, проверки, или переноса кабеля и т.д., и повторно производить обратные действия без каких-либо трудностей. Такая конструктивная особенность кабельного ввода облегчает процедуру монтажа в узких местах или в областях ограниченного доступа.

Вводы имеют тройную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

Подбор исполнения

Как выбрать

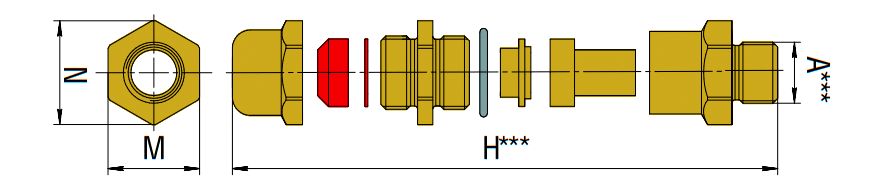

Таблица выбора кабельного ввода серии HC. Габаритные размеры.

Обозначение ввода* Диаметр оболочки кабеля min-max, мм Тип и размер Резьбы А*** M x N, мм Н****, мм
20s16НС 3,1-8,6 М20х1,5 30×33 94
20sНС 6,1-11,7 М20х1,5 30×33 94
20НС 6,5-13,9 М20х1,5 30×33 94
25НС 11,1-19,9 М25х1,5 37,5×41,3 99
32НС 17,0-25,9 М32х1,5 46х51 100

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.

**** – Длина ввода в несвинченном состоянии.
