Взрывозащищенные заглушки серии Т
- Тип
Т
- Технические условия
ТУ 3599-004-15232514-2014
- Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
- Маркировки взрывозащиты
Ex db IIC Gb U; Ex eb IIC Gb U; Ex ta IIIC Da U; Ex db 1 Mb U; Ex ec I Mc U
- Защита от внешних воздействий
IP66 / IP67 / IP68
- Температура эксплуатации
-60°С ≤Ta≤ +130°С
- Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
Информация о взрывозащищенных заглушках серии Т
Взрывозащищенные заглушки серии Т предназначены для обеспечения временных или постоянных средств консервации неиспользованных вводных отверстий взрывозащищенных корпусов.
Заглушки изготавливаются с шестигранными головками, что дает возможность устанавливать и демонтировать их с помощью рожкового или накидного гаечного ключа. Конструкция заглушки позволяет использовать уплотнительное кольцо для резьбы на входе, которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно.
Заглушки имеют двойную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

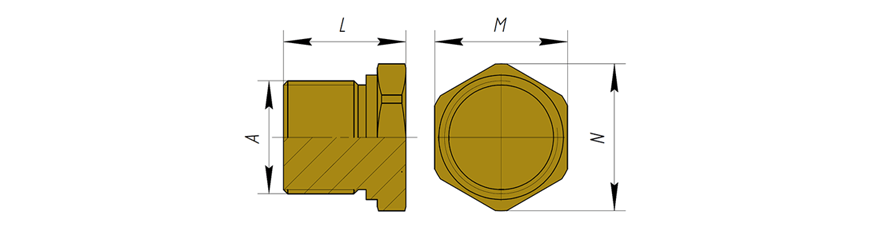

Габаритные размеры заглушек серии Т.
| Код заказа* | Общая длина L, мм | Тип и размер Резьбы А*** | M x N, мм |
|---|---|---|---|
| 16Т | 22 | M16x1,5 | 22×23,5 |
| 20Т | 22 | M20x1,5 | 24х25,9 |
| 25Т | 22 | M25x1,5 | 30х32,4 |
| 32Т | 22 | M32x1,5 | 36х38,9 |
| 40Т | 22 | M40x1,5 | 46х49,6 |
| 50Т | 22 | M50x1,5 | 55х60,5 |
| 63Т | 22 | M63x1,5 | 70х77 |
| 75Т | 22 | M75x1,5 | 80х88 |
| 90Т | 22 | M90x1,5 | 99х108,9 |
| 16Т 3/8NPT | 22 | 3/8″NPT | 22х23,5 |
| 20Т 1/2NPT | 22 | 1/2″NPT | 24х25,9 |
| 25Т 3/4NPT | 22 | 3/4″NPT | 30х32,4 |
| 32Т 1NPT | 22 | 1″NPT | 36х38,9 |
| 40Т 1 1/4NPT | 22 | 1 1/4″NPT | 46х49,6 |
| 50Т 1 1/2NPT | 22 | 1 1/2NPT | 55×60,5 |
| 63Т 2NPT | 22 | 2″NPT | 70×77 |
| 75Т 2 1/2NPT | 22 | 2 1/2″NPT | 80×88 |
| 90Т 3NPT | 22 | 3″NPT | 99×108,9 |
| 16Т 3/8NPT | 22 | 3/8″NPT | 22×23,5 |
| 20Т 1/2G | 22 | 1/2″G | 24х25,9 |
| 25Т 3/4G | 22 | 3/4″G | 30х32,4 |
| 32Т 1G | 22 | 1″G | 36х38,9 |
| 40Т 1 1/4G | 22 | 1 1/4″G | 46х49,6 |
| 50Т 1 1/2G | 22 | 1 1/2″G | 55×60,5 |
| 63Т 2G | 22 | 2G | 70×77 |
| 75Т 2 1/2G | 22 | 2 1/2″G | 80×88 |
| 90Т 3G | 22 | 3″G | 99×108,9 |
* – Указано стандартное обозначение кабельного ввода из латуни.
** – Масса указана для ввода из латуни.
*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.
**** – Длина ввода в несвинченном состоянии.
