Взрывозащищенное устройство дренажное серии УСЕ
Аксессуары для кабельных вводов

Взрывозащищенное устройство дренажное серии УСЕ

Характеристика дренажных устройствах серии УС

Тип/серия
УСЕ
Степень защиты
IP66
Материал корпуса
Нержавеющая сталь, Латунь, Никелированная латунь
Вид взрывозащиты
Особовзрывобезопасное, Взрывобезопасное, Повышенная надежность
Маркировка взрывозащиты
Ex e
Стоимость По запросу
Запросить КП Опросный лист

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Тип
УСЕ
Технические условия
ТУ 3599-004-15232514-2014
Материал корпусных деталей
Латунь / никелированная латунь / нержавеющая сталь
Температура эксплуатации
-60°С ≤Ta≤ +130°С
Маркировки взрывозащиты
Ex d IIC Gb U ; Ex e IIC Gb U
Сертификат соответствия
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Защита от внешних воздействий
IP66

О продукции

Описание

Взрывозащищенное устройство дренажное серии УСЕ предназначенные для применения в составе взрывозащищенного электрооборудования для удаления влаги из корпуса и выравнивания давления и температуры окружающей среды, не допуская при этом проникновения пыли и влаги в корпус.

Устройство дренажное устанавливается в нижней части корпуса, ось резьбы перпендикулярно горизонту.

Информация о взрывозащищенных устройство дренажное серии УСЕ

Взрывозащищенное устройство дренажное серии УСЕ предназначено для применения в составе взрывозащищенного электрооборудования для удаления влаги из корпуса и выравнивания давления и температуры окружающей среды, не допуская при этом проникновения пыли и влаги в корпус.

Устройство дренажное устанавливается в нижней части корпуса, ось резьбы перпендикулярно горизонту.

Подбор исполнения

Как выбрать

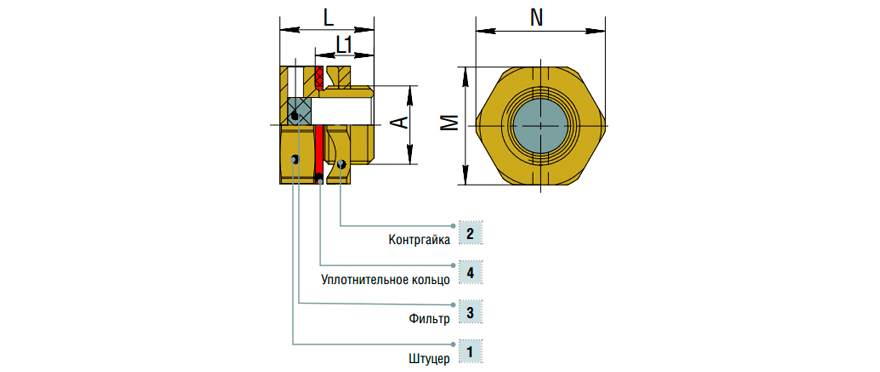

Габаритные размеры устройства дренажного серии УС

Обозначение ввода* Размер шестигранника
под ключ
M x N, мм		 Тип и размер
резьбы А		 Длина L1, мм Длина L, мм Материал
20УСЕ 30х33 М20×1,5 24 15 Латунь
20УСЕ Ni 30х33 М20×1,5 24 15 Никелированная латунь
20УСЕ SS 30х33 М20×1,5 24 15 Нержавеющая сталь

* – Указано стандартное обозначение кабельного ввода из латуни.

** – Масса указана для ввода из латуни.

*** – Метрическая резьба стандартная, возможно исполнение с
резьбой NPT.

**** – Длина ввода в несвинченном состоянии.
