Взрывозащищенные переключатели серий K/S41, K/S42, K/S51, K/S52. Управляющие насадки включают в себя насадки для кнопок, переключателей, кнопок с подсветкой и ламп. Насадки состоят из управляющей части, уплотнительного кольца и контргайки. Управляющие насадки являются сертифицированным взрывозащищенным Ех-компонентам и пригодны для встраивания в стенки корпуса пульта управления.
Управляющие насадки включают в себя насадки для кнопок, переключателей, кнопок с подсветкой и ламп. Насадки состоят из управляющей части, уплотнительного кольца и контргайки. Управляющие насадки являются сертифицированным взрывозащищенным Ех-компонентам и пригодны для встраивания в стенки корпуса пульта управления.
|
Фото
|
Описание насадки
|
Расположение фиксирующего паза
|
Код заказа
|
|

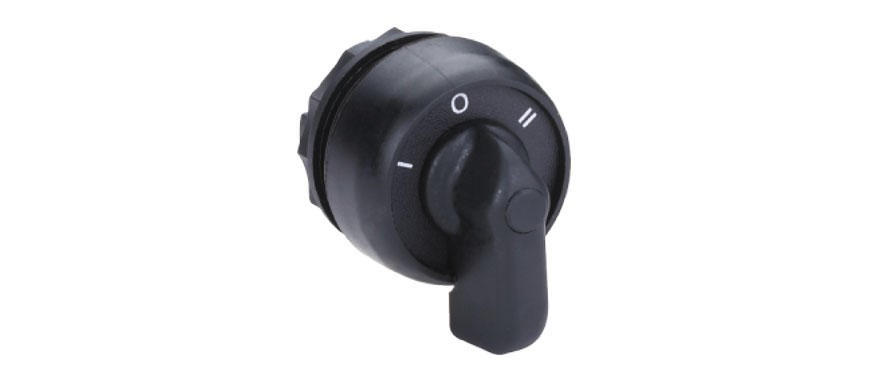

Насадка управляющая селекторная типа K**
|
Самовозврат в I положение
|
 |
K41
|
S41
|
 |
K42
|
S42
|
|
Фиксация в положениях I, 0, II
|
|
K51
|
S51
|
|
K52
|
S52
|
|

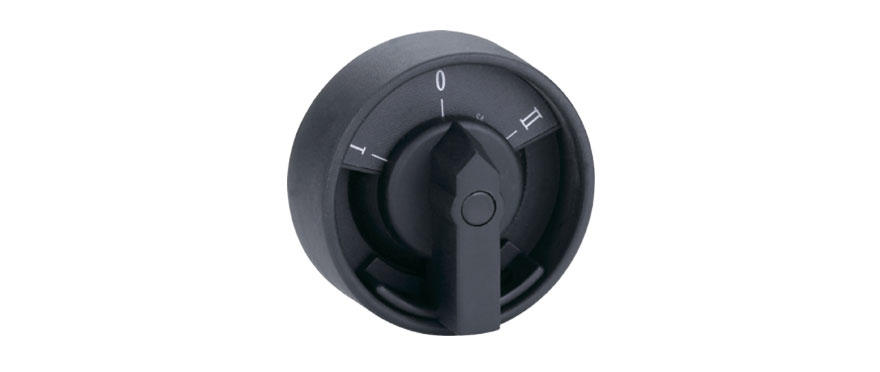

Насадка управляющая селекторная типа S**
|
Фиксация в положениях I, 0
|
|
K61
|
S61
|
|
|
K62
|
S62
|
|
Самовозврат из положения I
|
|
K81
|
S81
|
|
|
K82
|
S82
|
Структуры условных обозначений компонентов
Структура условного обозначения компонента типа K**:
KX1X2,
|
К
|
Х1
|
Х2
|
|
насадка управляющая селекторная
|
тип фиксированного положения (4; 5; 6; 8)
|
расположение фиксирующего паза (1 — 270 градусов; 2 — 0 градусов)
|
Структура условного обозначения компонента типа S**:
SX1X2,
|
S
|
Х1
|
Х2
|
|
насадка управляющая селекторная
|
тип фиксированного положения (4; 5; 6; 8)
|
расположение фиксирующего паза (1 — 270 градусов; 2 — 0 градусов)
|

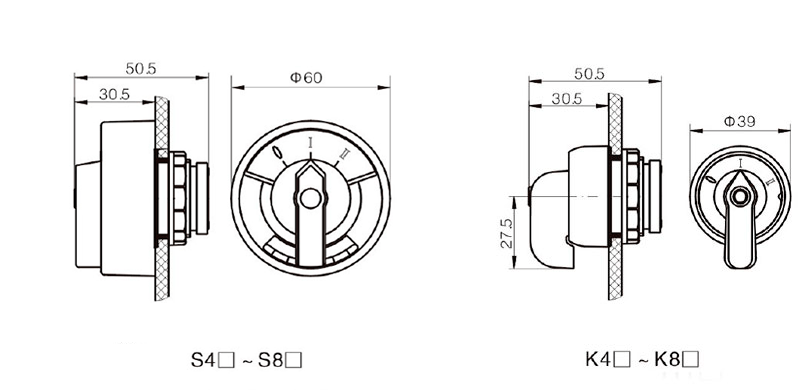

Габаритные размеры управляющих насадок
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами и аксессуарами (см. руководство по эксплуатации на контактные блоки).
