Взрывозащищенные кнопки серии P1, P2, P3, P4. Управляющие насадки включают в себя насадки для кнопок, переключателей, кнопок с подсветкой и ламп. Насадки состоят из управляющей части, уплотнительного кольца и контргайки. Управляющие насадки являются сертифицированным взрывозащищенным Ех-компонентам и пригодны для встраивания в стенки корпуса пульта управления.
Управляющие насадки включают в себя насадки для кнопок, переключателей, кнопок с подсветкой и ламп. Насадки состоят из управляющей части, уплотнительного кольца и контргайки. Управляющие насадки являются сертифицированным взрывозащищенным Ех-компонентам и пригодны для встраивания в стенки корпуса пульта управления.
|
Фото
|
Описание насадки
|
Расположение фиксирующего паза
|
Код заказа
|
 |

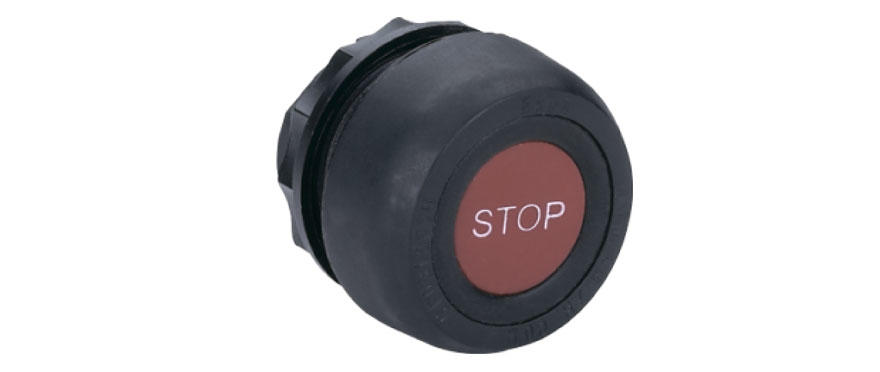

Кнопка без фиксации типа Р1*
|
 |
P1
|
 |
 |

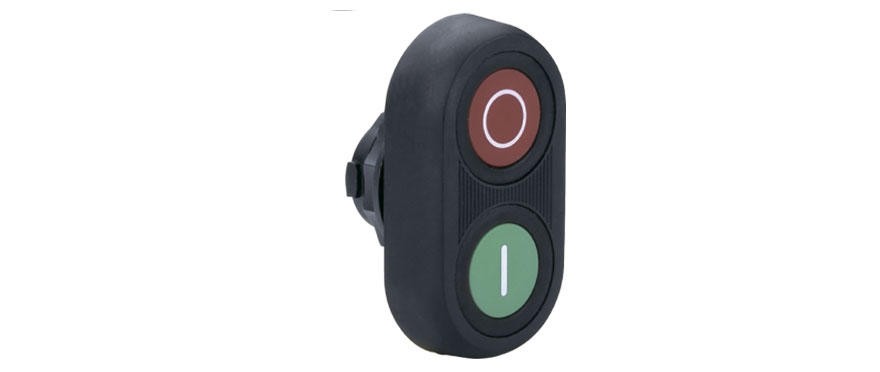

Кнопка двойная без фиксации типа P2*
|
|
P2
|
|
|
 |

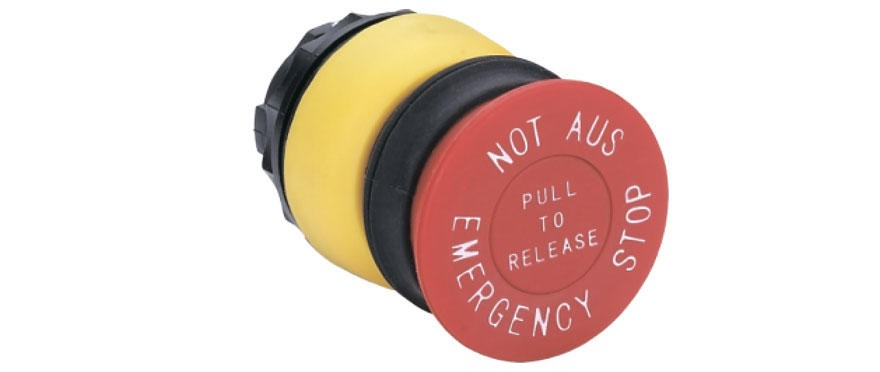

Кнопка аварийного останова с фиксацией грибовидная типа P3*
|
|
P3
|
|
 |

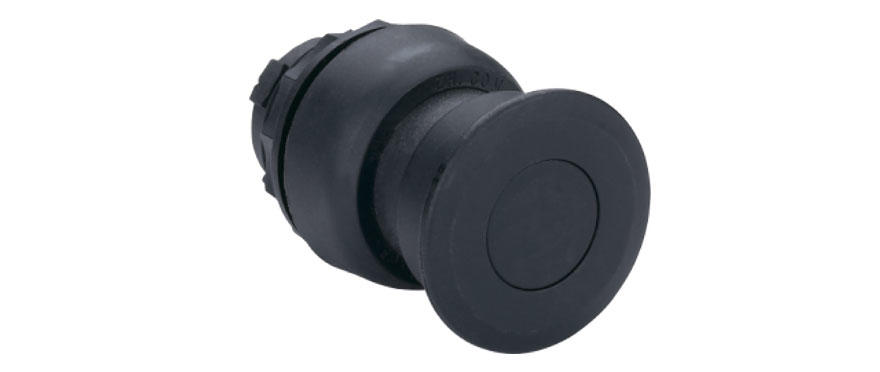

Кнопка грибовидная без фиксации (черная)
типа P4*
|
|
P4
|
|
Структуры условных обозначений компонентов
Структура условного обозначения компонента типа P**:
PX1X2,
|
P
|
Х1
|
Х2
|
|
кнопка
|
тип кнопки
1 — одинарная без фиксации; 2 — двойная без фиксации; 3 — аварийного останова с фиксацией грибовидная;
4 — грибовидная черная без фиксации
|
расположение фиксирующего паза
(1 — 270 градусов; 2 — 0 градусов)
|

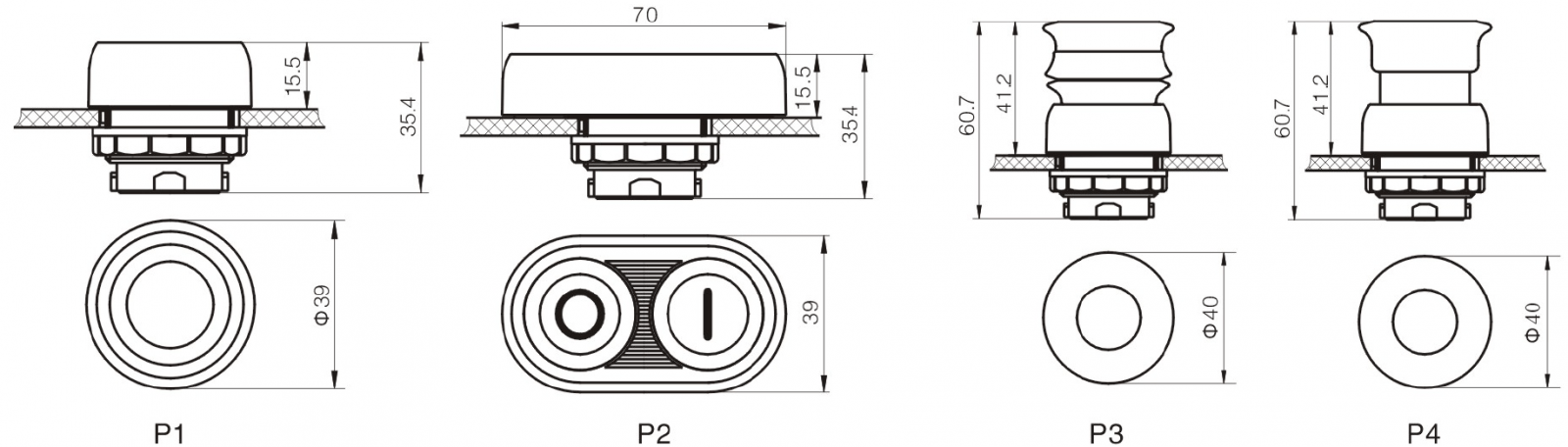

Габаритные размеры управляющих насадок
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами и аксессуарами (см. руководство по эксплуатации на контактные блоки).
| Код для насадок (для сдвоенных кнопок указать 2 кода) |
Надпись на насадке |
Цвет насадки |
Цвет букв надписи |
Фото |
| 01 |
Blank |
Зеленый |
— |
 |
| 02 |
I |
Зеленый |
Белый |
| 03 |
ON |
Зеленый |
Белый |
| 04 |
START |
Зеленый |
Белый |
| 21 |
Blank |
Красный |
— |
| 22 |
0 |
Красный |
Белый |
| 23 |
OFF |
Красный |
Белый |
| 24 |
STOP |
Красный |
Белый |
| 41 |
Blank |
Белый |
— |
| 42 |
II |
Белый |
Черный |
| 43 |
↑ |
Белый |
Черный |
| 44 |
Start |
Белый |
Черный |
| 45 |
Stop |
Белый |
Красный |
| 46 |
FW |
Белый |
Черный |
| 47 |
BW |
Белый |
Черный |
| 48 |
Stop |
Белый |
Красный |
| 49 |
↑↑ |
Белый |
Черный |
| 61 |
Blank |
Желтый |
— |
| 62 |
II |
Желтый |
Белый |
| 81 |
Blank |
Черный |
— |
|
