Взрывозащищенные переходники серии BA

Информация о взрывозащищенных переходниках серии ВА

Взрывозащищенные переходники серии ВА предназначены для изменения диаметра и/или изменения типа резьбы вводных отверстий.

Переходники имеют двойную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

При использовании переходников в составе взрывозащищенного электрооборудования необходимо соблюдать следующие правила:
1) разрешено использовать не более одного переходника на одном кабельном вводе;
2) запрещается устанавливать стопорную заглушку в переходник.
3) в переходниках размер внутренней (большей) резьбы не должен отличаться от наружной (меньшей) более чем на два шага.
4) при использовании переходников с метрической резьбой, обязательно необходимо применять уплотнительные кольца которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно.

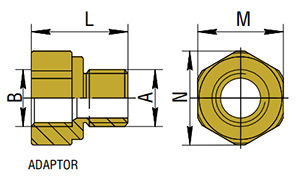

Таблица выбора кабельного ввода серии HH. Габаритные размеры.

Тип	Код заказа*	Тип и размер резьбы А, мм	Тип и размер Резьбы В	Длина L, мм	Размер шестигранника под ключ, мм
	BA20-25	M20x1,5	M25x1,5	35	30х33
	BA20-32	M20x1,5	M32x1,5	35	36х39,2
	BA25-32	M25x1,5	M32x1,5	35	36х39,2
	BA25-40	M25x1,5	M40x1,5	35	46х50,6
	BA32-40	M32x1,5	M40x1,5	35	46х50,6
	BA25-1NPT	M25x1,5	1″NPT	35	36×39,2
	BA25-20	M25x1,5	M20x1,5	23	30х33
	BA32-20	M32x1,5	M20x1,5	23	36х39,2
	BA32-25	M32x1,5	M25x1,5	23	36х39,2
	BA40-25	M40x1,5	M25x1,5	23	46х50,6
	BA40-32	M40x1,5	M32x1,5	23	46х50,6
	BA32-1/2G	M32x1,5	1/2″G	23	36×39,2

* – Указано стандартное обозначение кабельного ввода из латуни.
