Параметры
Основные характеристики
- Технические условия
- ТУ 3431-005-15232514-2015
- Сертификат соответствия
- ТР ТС 012/2011
- Маркировки взрывозащиты и защиты от пыли
- LPS1 U; LPSW1 U как Ex-компонент LPS2 U; LPS3 U; LPS6 U LPSW6 U как Ex-компонент / Ex db IIC Gb U; Ex tb IIIC Db U. Ex db IIC Gb U (кроме ацетилена); Ex d IIB+H₂ Gb U; Ex tb IIIC Db U.
- Защита от внешних воздействий
- IP66
- Температура эксплуатации
- -60 °C ≤ Ta ≤ +80 °C
- Материал корпусных деталей
- Алюминиевый сплав
- Внешнее покрытие
- Порошковое RAL 7001 (серый) по умолчанию, другой цвет по запросу
- Материал крепежных деталей
- Нержавеющая сталь
- Заземление
- Внутреннее/внешнее, стандартно - болт М6, нержавеющая сталь

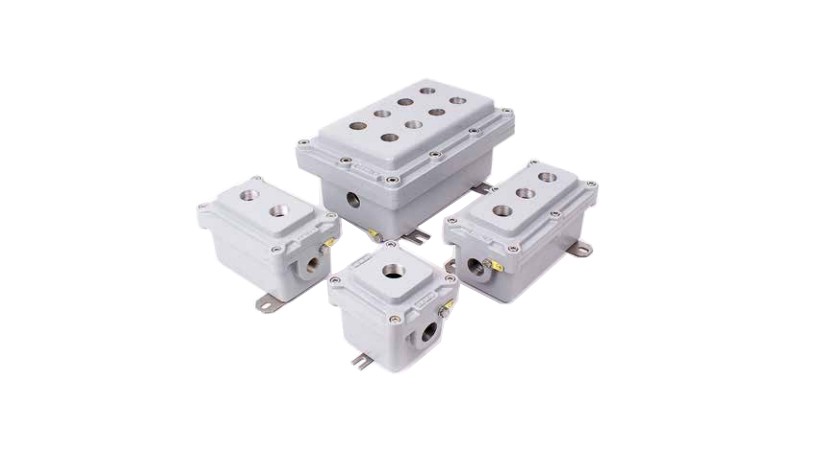

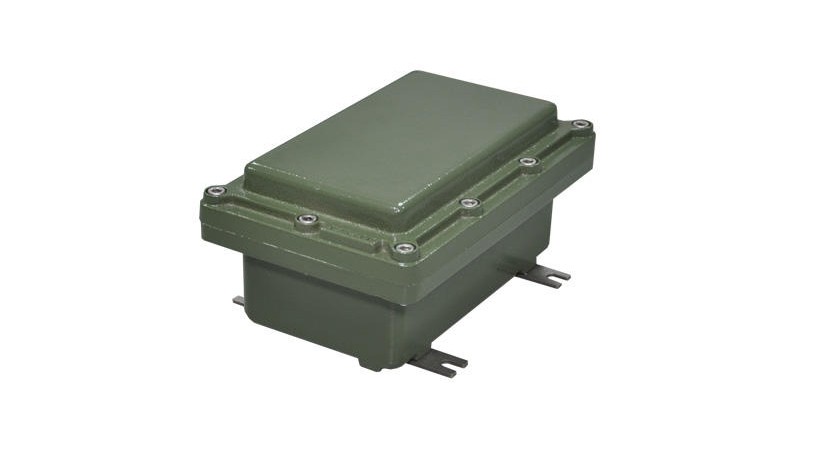

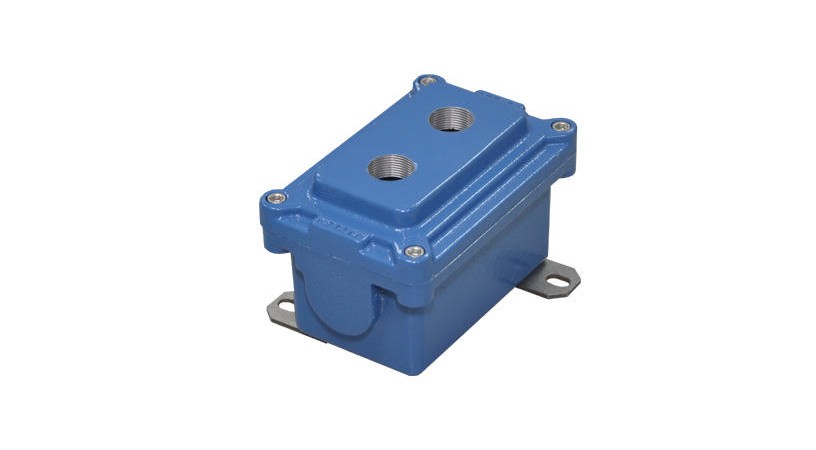

Взрывонепроницаемые оболочки LPS предназначенные для использования их в качестве клеммных коробок, постов / пультов управления для применения в условиях, опасных по газу и пыли.
Устройство оболочки LPS
Оболочки LPS* состоят из корпуса и крышки. Крышка крепится к корпусу с помощью винтов из нержавеющей стали с внутренним шестигранником. Фланцы крышки и корпуса образуют плоское взрывонепроницаемое соединение.
На оболочки для усиления их химической стойкости снаружи наносится специальное порошковое покрытие.
С тыльной стороны оболочки имеются отверстия для крепления стандартных монтажных скоб из нержавеющей стали (2 шт., идут в комплекте).
Стандартно оболочки имеют снаружи 1 зажим заземления с болтом М6 из нержавеющей стали. По требованию заказчика размер зажима заземления может быть увеличен.
Основные преимущества оболочки LPS
• отливы «ATELEX» на крышке и корпусе, позволяющие однозначно определить производителя;
• алюминиевый сплав повышенной коррозийной стойкости и ударной прочности;
• внешнее порошковое покрытие, стойкое к внешним воздействиям и скалыванию;
• высокая точность геометрических размеров;
• оболочки испытаны и подходят для эксплуатации при температуре окружающей среды до -60 °C;
• толщина стенок позволяет выполнить резьбовые отверстия для установки компонентов;
• постоянное наличие оболочек на складе в городе Санкт-Петербург.
Подбор исполнения
Как выбрать

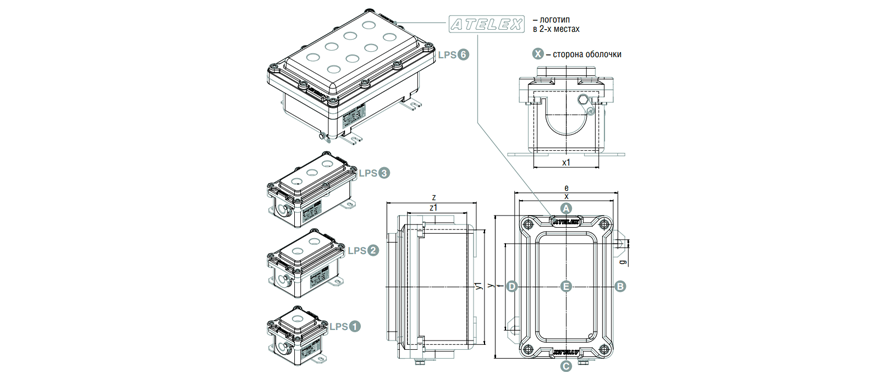

ГАБАРИТНЫЕ РАЗМЕРЫ
Обозначение
оболочки |
Габаритные размеры, мм |
Внутренние размеры, мм |
Установочные размеры, мм |
Масса, кг |
| X |
Y |
Z |
x1 |
y1 |
z1 |
e |
f |
g |
| LPS1 |
105 |
105 |
100 |
71 |
71 |
67 |
110 |
42 |
9 |
1,2 |
| LPS2 |
105 |
160 |
100 |
71 |
126 |
71 |
110 |
97 |
9 |
1,5 |
| LPS3 |
105 |
200 |
100 |
71 |
166 |
71 |
110 |
137 |
9 |
1,9 |
| LPS6 |
185 |
280 |
130 |
112 |
211 |
95 |
172 |
160 |
9 |
5 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
Обозначение
оболочки |
Габаритные размеры, мм |
Максимальное количество кабельных вводов АК
с условным размером |
Максимальное количество
отверстий на крышке M25×1,5 |
| X |
Y |
Z |
16 |
20s |
20 |
25 |
32 |
40 |
| A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
E |
| LPS1 |
105 |
105 |
100 |
1/1 |
— |
1/1 |
— |
1/1 |
— |
1/1 |
— |
— |
— |
— |
— |
1 |
| LPS2 |
105 |
160 |
100 |
1/1 |
— |
1/1 |
— |
1/1 |
— |
1/1 |
— |
— |
— |
— |
— |
2 |
| LPS3 |
105 |
200 |
100 |
1/1 |
— |
1/1 |
— |
1/1 |
— |
1/1 |
— |
— |
— |
— |
— |
3 |
| LPS6 |
185 |
280 |
100 |
5/5 |
2/2 |
5/5 |
2/2 |
2/2 |
4/4 |
2/2 |
2/2 |
3/3 |
1/1 |
— |
— |
8 |
