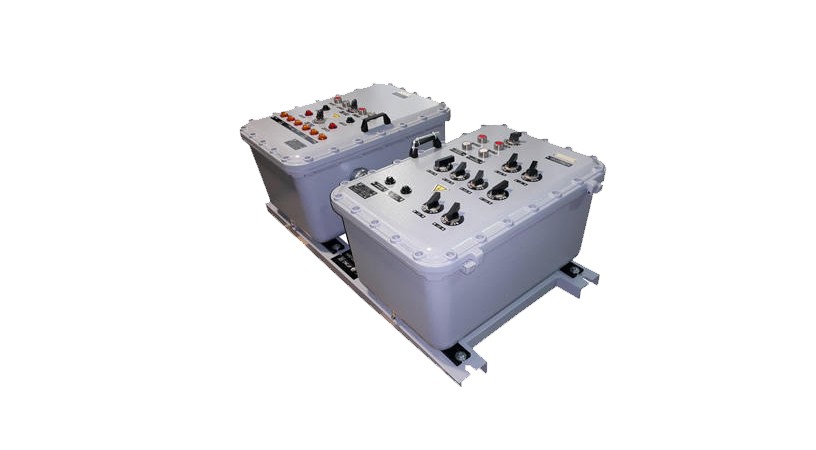

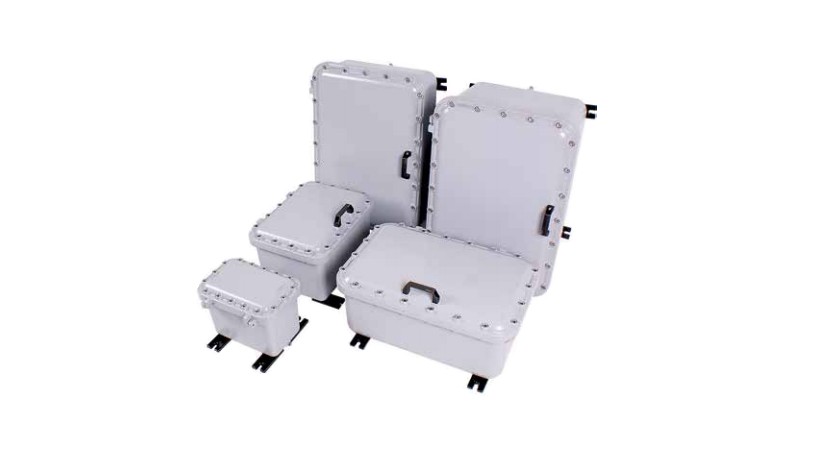

Взрывонепроницаемые оболочки JB3 / JC3 предназначенные для изготовления клеммных коробок, постов / пультов управления, которые будут эксплуатироваться во взрывоопасных зонах. Оболочки обладают высокой степенью стойкости к внешним воздействиям, таким как экстремально низкие или высокие температуры, солнечное излучение, коррозийные среды, вибрация, химические вещества, наличие воды и влаги, что в свою очередь подтверждается протоколами сертификационных испытаний.
Устройство оболочки JB3**/JC3**
Оболочки JB3**/JC3** состоят из корпуса и крышки, которая фиксируется с помощью винтов из нержавеющей стали с внутренним шестигранником. Данные оболочки выдерживают внутреннее давление взрыва и предотвращают его передачу в окружающую взрывоопасную среду. Оболочки JB301 … JB309 прошли дополнительные испытания для использования их в среде с содержанием водорода H2 (IIB+H2). Оболочки JC3** не предназначены для использования в среде с содержанием ацетилена.
Корпус и крышка изготавливаются из алюминиевого сплава методом литья под низким давлением. ООО «АТЭКС-Электро» использует алюминиевый сплав (с суммарным содержанием магния, титана и циркония не более 7,5%) с легирующими добавками и модификаторами (не более 2%) для достижения оптимальных механических, коррозийных и технологических свойств получаемых изделий.
На оболочки для усиления их химической стойкости снаружи наносится специальное порошковое покрытие.
Стандартно оболочки имеют снаружи 2 зажима заземления с болтами М6 из нержавеющей стали. По требованию заказчика размер зажима заземления может быть увеличен.
Основные преимущества оболочки JB3**/JC3**
• специальный алюминиевый сплав;
• внешнее порошковое покрытие, стойкое к внешним воздействиям и скалыванию;
• толщина крышек от 14 мм, что позволяет устанавливать на крышке Ех-компоненты с метрической или конической наружной резьбой;
• на крышках JB301 … JB308 и JC301 … JC308 нет ребер жесткости, что дает возможность установки большего количества Ех-компонентов;
• оболочки испытаны и подходят для эксплуатации при температуре окружающей среды до -60 °C.
Подбор исполнения
Как выбрать

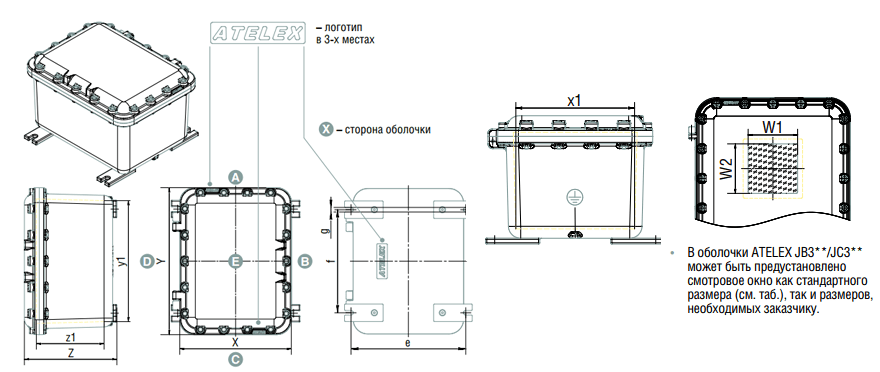

ГАБАРИТНЫЕ РАЗМЕРЫ
Обозначение
оболочки |
Габаритные размеры, мм |
Внутренние размеры, мм |
Установочные размеры, мм |
Рабочие области оболочки, мм |
Масса, кг |
| X |
Y |
Z |
x1 |
y1 |
z1 |
e |
f |
g |
A/C |
B/D |
E |
|
| JB301/JC301 |
175 |
175 |
130 |
109 |
109 |
90 |
80 |
160 |
9 |
102×60 |
102×60 |
100×100 |
3,8 |
| JB302/JC302 |
245 |
285 |
234 |
176 |
216 |
175 |
160 |
245 |
13 |
160х90 |
200х90 |
200х150 |
10,5 |
| JB303/JC303 |
200 |
300 |
234 |
135 |
235 |
175 |
185 |
218 |
13 |
105х130 |
205х130 |
210х115 |
11 |
| JB305/JC305 |
315 |
415 |
250 |
240 |
340 |
198 |
294 |
327 |
13 |
220х150 |
320х150 |
320х220 |
20,5 |
| JB306/JC306 |
366 |
566 |
257 |
284 |
484 |
203 |
400 |
333 |
13 |
230х135 |
430х135 |
455х255 |
36,5 |
| JB307/JC307 |
470 |
670 |
360 |
379 |
579 |
295 |
497 |
415 |
13 |
330х230 |
530х230 |
570х370 |
61,5 |
| JB308/JC308 |
470 |
670 |
235 |
379 |
579 |
180 |
497 |
415 |
13 |
330х100 |
530х100 |
570х370 |
51,5 |
| JB309/JC309 |
616 |
836 |
438 |
489 |
709 |
332 |
610 |
675 |
13 |
420×240 |
640×240 |
690×490* |
137,00 |
| JB310/JC310 |
660 |
963 |
475 |
524 |
827 |
355 |
730 |
660 |
13 |
410×240 |
700×240 |
810×500* |
175,00 |
- Размеры области условные, без учета ребер жесткости на обратной стороне крышки и удаление недопустимо
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
Обозначение
оболочки |
Габаритные размеры, мм |
Максимальное количество кабельных вводов АК
с условным размером |
| X |
Y |
Z |
16 |
20s |
20 |
25 |
32 |
40 |
| A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
A/C |
B/D |
| JB301/JC301 |
175 |
175 |
130 |
3/3 |
3/3 |
3/3 |
3/3 |
3/3 |
3/3 |
2/2 |
2/2 |
1/1 |
1/1 |
— |
— |
| JB302/JC302 |
245 |
285 |
234 |
6/6 |
8/8 |
6/6 |
8/8 |
6/6 |
8/8 |
5/5 |
5/5 |
3/3 |
3/3 |
2/2 |
2/2 |
| JB303/JC303 |
200 |
300 |
234 |
6/6 |
12/12 |
6/6 |
12/12 |
5/5 |
12/12 |
5/5 |
8/8 |
3/3 |
6/6 |
2/2 |
5/5 |
| JB305/JC305 |
315 |
415 |
250 |
12/12 |
21/21 |
12/12 |
21/21 |
12/12 |
21/21 |
12/12 |
18/18 |
7/7 |
11/11 |
6/6 |
8/8 |
| JB306/JC306 |
366 |
566 |
257 |
15/15 |
27/27 |
15/15 |
27/27 |
15/15 |
27/27 |
11/11 |
21/21 |
7/7 |
11/11 |
6/6 |
12/12 |
| JB307/JC307 |
470 |
670 |
360 |
35/35 |
55/55 |
34/34 |
53/53 |
34/34 |
54/54 |
24/24 |
39/39 |
19/19 |
30/30 |
12/12 |
21/21 |
| JB308/JC308 |
470 |
670 |
235 |
17/17 |
27/27 |
14/14 |
22/22 |
14/14 |
22/22 |
12/12 |
18/18 |
10/10 |
16/16 |
5/5 |
8/8 |
| JB309/JC309 |
616 |
836 |
438 |
45/45 |
65/65 |
40/40 |
65/65 |
40/40 |
65/65 |
32/32 |
52/52 |
24/24 |
36/36 |
18/18 |
25/25 |
| JB310/JC310 |
660 |
963 |
475 |
40/40 |
70/70 |
40/40 |
70/70 |
40/40 |
70/70 |
32/32 |
56/56 |
24/24 |
44/44 |
15/15 |
27/27 |
РАЗМЕРЫ СМОТРОВЫХ ОКОН В КРЫШКЕ
| Обозначение оболочки |
Обозначение окна |
| C01 |
C02 |
C03 |
C04 |
C05 |
C06 |
C07 |
C08 |
C09 |
| W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
W1, мм |
W2, мм |
| 48 |
48 |
96 |
48 |
60 |
60 |
75 |
75 |
150 |
75 |
150 |
150 |
300 |
75 |
300 |
150 |
300 |
200 |
| JB301/JC301 |
+ |
− |
− |
− |
− |
− |
− |
− |
− |
| JB302/JC302 |
+ |
+ |
+ |
+ |
+ |
− |
− |
− |
− |
| JB303/JC303 |
+ |
+ |
+ |
+ |
+ |
− |
− |
− |
− |
| JB305/JC305 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
− |
| JB306/JC306 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| JB307/JC307 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| JB308/JC308 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| JB309/JC309 |
+ |
+ |
+ |
+ |
+ |
− |
− |
− |
− |
| JB310 |
+ |
+ |
+ |
+ |
+ |
− |
− |
− |
− |
Примечание:
1. «+» – окно можно устанавливать;
2. «-» окно нельзя устанавливать;
3. возможно применение окон других размеров, но в пределах размеров крышки оболочки.
