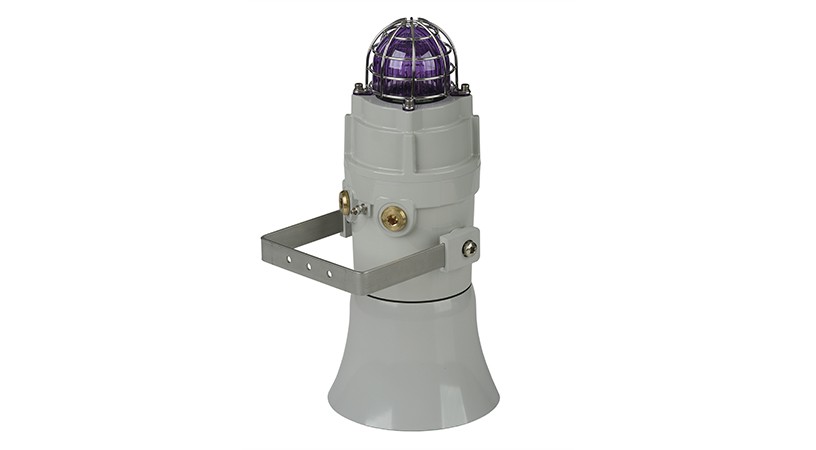

Взрывобезопасный сигнализатор и ксеноновый строб-маяк D1xC1X05F
Взрывозащищенные сигнализаторы серии D1x

Взрывобезопасный сигнализатор и ксеноновый строб-маяк D1xC1X05F

Спецификация

Степень защиты
IP66
Материал корпуса
Алюминиевый сплав, Нержавеющая сталь, Латунь, Никелированная латунь
Маркировка взрывозащиты
Ex db
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Звуковой сигнализатор
Максимальная мощность:
Версия Class I: 117 дБ (A) при 1 м [107 дБ (A) при 3 м]
Характеристика
Версия Class II: 98 дБ (A) при 1 м [88 дБ (A) при 3 м]
Номинальная мощность:
Версия Class I: 113 дБ (A) при 1 м +/- 3 дБ - тон 4 [104 дБ (A) при 3 м]
Характеристика
Версия Class II: 94 дБ (A) при 1 м [84 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A)
Эффективная дальность:
125 м при 1 кГц
Напряжения питания:
24 В постоянного тока; 115 В переменного тока; 230 В переменного тока
Переключение ступеней:
Блоки постоянного тока: отрицательное или положительное
Характеристика
Блоки переменного тока: общая линия питания
Строб маяк
Энергия импульса:
5 Джоулей (5 Вт)
Частота вспышки:
Вариант 1: 1 Гц (60 кадров в минуту)
Характеристика
Вариант 2: 1,5 Гц (90 кадров в минуту)
Характеристика
Вариант 3: Двойная вспышка
Пиковая интенсивность, кд:
500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:
250 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:
46,976 кд * - измеренный исх. к IES
Эффективная интенсивность, кд:
143 кд * - измеренный исх. к IES
Цвет фильтра:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Ресурс лампы:
Эмиссия понижается до 70% после 5 миллионов вспышек
Общие сведения:
Защита от внешних воздействий:
EN60529: IP66
Характеристика
UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:
Морской алюминий LM6 - не содержит меди, хромированный и с порошковым покрытием - устойчив к коррозии
Цвет:
Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:
1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
Характеристика
1 × 1/2” NPT & 2 × 1/2 ”NPT
Характеристика
1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Винт заземления:
M5
Рабочая температура:
24 В постоянного тока и 115 В переменного тока: от -40 ° до + 70 ° C
Характеристика
230 В переменного тока: от -40 ° до + 55 ° C
Температура хранения:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
5,2 кг

О продукции

Описание

Взрывобезопасный сигнализатор и ксеноновый строб-маяк D1xC1X05F — это аварийный сигнализатор тревоги с высоким звуковым давлением 117 дБ (A) и сигнальным рупором в сочетании с ксеноновым стробоскопом на 5 Джоулей. Прочный корпус 4/4X, с IP66 морского класса, изготовленный из коррозионностойкого алюминия марки LM6 обеспечивает пригодность для всех применений Class I / II Div 1, Zone 1/20 и IECEx / ATEX Zone 1/2.







D1xC1X05F — это аварийный сигнализатор тревоги с высоким звуковым давлением 117 дБ (A) и сигнальным рупором в сочетании с ксеноновым стробоскопом на 5 Джоулей. Прочный корпус 4/4X, с IP66 морского класса, изготовленный из коррозионностойкого алюминия марки LM6 обеспечивает пригодность для всех применений Class I / II Div 1, Zone 1/20 и IECEx / ATEX Zone 1/2.

Звуковой сигнализатор и ксеноновый строб-маяк могут работать одновременно или независимо. Имея 64 звуковых сигнала первой ступени, частоты звуковых сигналов для первых двух ступеней выбираются независимо. Каждая из 4 ступеней может быть запущена дистанционно, например, через внешнее реле. Версия класса I на постоянном токе одобрена для использования в пожарной сигнализации общего режима (звуковой сигнал) и пожарной сигнализации в индивидуальном режиме (строб-маяк). Версии переменного тока подходят для общей сигнализации.



Коды заказа

Параметр: Код детали:
Тип продукта: D1xC1X05
Тип рупора: F Направленный звуковой сигнализатор
Напряжение: DC024
AC115
AC230		 20-28В постоянного тока
110-120В переменного тока
220-240В переменного тока
Тип резьбового отверстия: [e] A
B
C		 1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
1 × 1/2” NPT & 2 × 1/2 ”NPT
1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал заглушки: [м] B
N
S		 Латунь
Никелированная латунь
Нержавеющая сталь
Защитная решетка и метка: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 304 Нержавеющая сталь с табличкой
А4 316 Нержавеющая сталь с табличкой
Версия: [v] A1
D1		 UL, CUL, IECEx и ATEX
Газовые среды UL, CUL, IECEx, ATEX
Цвет корпуса: [x] R
G		 Красный RAL3000
Серый RAL7038
Цвет объектива: [у] A, B, C
G, M, R
Y		 Янтарный, синий, прозрачный
зеленый, пурпурный, красный
желтый
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Потребление тока

Напряжение: Диапазон: Звуковой сигнализатор: Ксеноновый строб:
24 В пост. тока 20-28 В пост. тока 217 мА 322 мА
115 В перем. тока 110-120 В перем. тока 50/60 Гц 76 мА 129 мА
230 В перем. тока 220-240 В перем. тока 50/60 Гц 53 мА 79 мА



Эффективный коэффициент цвета линз в канделах

янтарный синий прозрачный зеленый красный желтый
0,70 0,24 1,00 0,25 0,23 0,93



Маркировка взрывозащиты

  • A1: Версия для газа
  • NEC / CEC:
  • Class I Div 1 ABCD T5/T6 Ta -40°C to +70/+55°C
  • Class I Div 2 ABCD T5/T6 Ta -40°C to +70/+55°C
  • Class I Zone 1, 2 IIC T5/T6 Ta -40°C to +70/+55°C
  • IECEx / ATEX:
  • Ex db IIC T4 Gb Ta -40°C to +75°C
  • Ex db IIC T5 Gb Ta -40°C to +60°C (115 Vac +55°C, 230 Vac +45°C)
  • Ex db IIC T6 Gb Ta -40°C to +45°C (115 Vac +40°C, 230 Vac N/A)
  • D1: Версия для пыли
  • NEC / CEC:
  • Class II Div 1 FG T4/T4A Ta -40°C to +55/+40°C
  • Class II Div 2 FG T4/T4A Ta -40°C to +55/+40°C
  • Class III Div 1 & 2
  • Zone 20, 21, 22 IIIB T4/T4A Ta -40°C to +55/+40°C
  • Концепция защиты: Ex d / AEx d

Подбор исполнения

Как выбрать

D1xC1X05F Взрывобезопасный сигнализатор и ксеноновый строб-маяк

  • Автоматическая синхронизация в системах с несколькими сигнализаторами
  • Выбираемые пользователем скорости вспышки — двойные ксеноновые лампы
  • Храповой регулируемый кронштейн из нержавеющей стали.
  • Звуковой сигнал с высоким звуковым давлением 117 дБ (A)
  • Ксеноновый строб-маяк — частный режим использования пожарной сигнализации
  • Звуковой сигнализатор — использование пожарной сигнализации в общественном режиме
  • 4 дистанционно выбираемых уровня тревоги
  • Положительная или отрицательная линейная стадия переключения
  • Выбор 64 частот звукового сигнала
  • Компактный форм-фактор
  • Прочный коррозионно-стойкий алюминиевый корпус
  • Крепления из нержавеющей стали
  • Тройные кабельные вводы
  • Двойные кабельные окончания



Сертификаты

  • UL / cUL Ссылка на файл: E230764
  • Сертификат IECEx: IECEx ULD 19.0008X
  • Сертификат ATEX: DEMKO 19 ATEX 2141X
  • Список CSFM: 7136-2279: 0506
