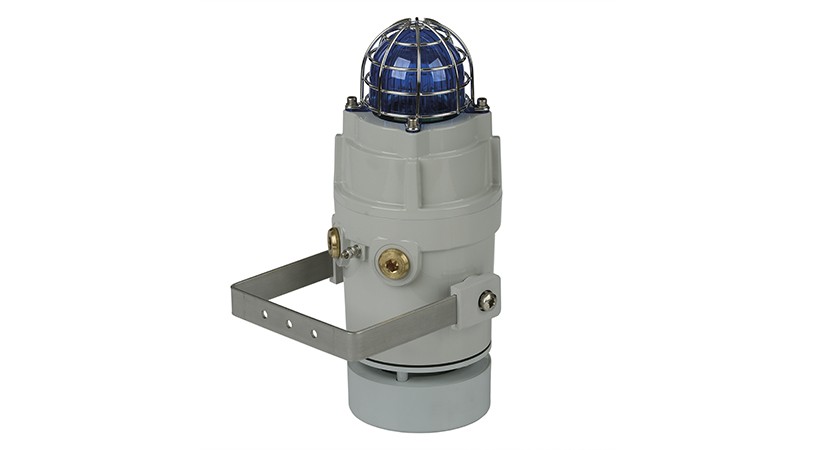

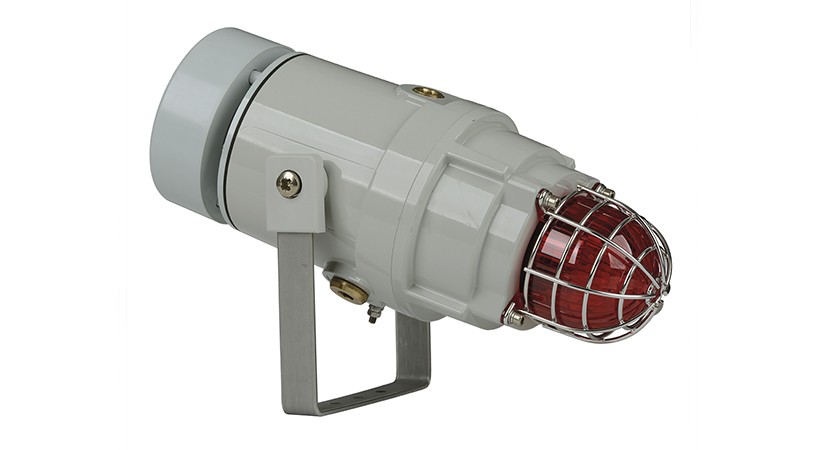

Взрывобезопасный радиальный сигнализатор и ксеноновый строб-маяк D1xC1X10R

Спецификация

Степень защиты: IP66
Материал корпуса: Алюминиевый сплав, Нержавеющая сталь, Латунь, Никелированная латунь
Маркировка взрывозащиты: Ex d

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Звуковой сигнализатор
Максимальная мощность:: 115 дБ (A) при 1 м [106 дБ (A) при 3 м]
Номинальная мощность:: 110 дБ (A) при 1 м +/- 3 дБ - тон 2 [101 дБ (A) при 3 м]
Количество тонов:: 64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:: 4
Контроль громкости:: Регулируемый -12 дБ (A)
Эффективная дальность:: 125 м при 1 кГц
Напряжения питания:: 24 В постоянного тока; 115 В переменного тока; 230 В переменного тока
Переключение ступеней:: На постоянном токе: минус или плюс
Характеристика: На переменном токе: общая линия питания
Строб маяк
Энергия импульса:: 10 Джоулей (10 Вт)
Частота вспышки:: Вариант 1: 1 Гц (60 кадров в минуту)
Характеристика: Вариант 2: 1,5 Гц (90 кадров в минуту)
Характеристика: Вариант 3: Двойная вспышка
Пиковая интенсивность, кд:: 1 000 000 кд - рассчитывается по энергии (Дж)
Эффективная интенсивность, кд:: 500 кд - рассчитывается по энергии (Дж)
Пиковая интенсивность, кд:: 85 544 кд * - измеренный исх. к IES
Эффективная интенсивность, кд:: 260 кд * - измеренный исх. к IES
Цвет фильтра:: Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Ресурс лампы:: Эмиссия понижается до 70% после 5 миллионов вспышек
Общие сведения:
Защита от внешних воздействий:: EN60529: IP66
Характеристика: UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:: Морской алюминий LM6 - не содержит меди, хромированный, с порошковым покрытием - устойчив к коррозии
Цвет:: Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:: 1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
Характеристика: 1 × 1/2” NPT & 2 × 1/2 ”NPT
Характеристика: 1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:: 0,5-2,5 мм² (20-14 AWG)
Винт заземления:: M5
Рабочая температура:: 24 В постоянного тока и 115 В переменного тока: от -40 ° до + 70 ° C
Характеристика: 230 В переменного тока: от -40 ° до + 55 ° C
Температура хранения:: От -50 ° до + 70 ° C
Относительная влажность:: 95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:: 4,9 кг

О продукции

Описание

Взрывобезопасный радиальный сигнализатор и ксеноновый строб-маяк D1xC1X10R — это аварийный сигнализатор тревоги с высоким звуковым давлением 115 дБ (A) с всенаправленным радиальным звуковым сигнализатором и ксеноновым строб-маяком на 10 Джоулей. Прочный корпус типа 4 / 4X с IP66 из стойкого к коррозии алюминия марки LM6 гарантирует пригодность для всех применений Class I Div 1 и Zone 1.

D1xC1X10R — это аварийный сигнализатор тревоги с высоким звуковым давлением 115 дБ (A) с всенаправленным радиальным звуковым сигнализатором и ксеноновым строб-маяком на 10 Джоулей. Прочный корпус типа 4 / 4X с IP66 из стойкого к коррозии алюминия марки LM6 гарантирует пригодность для всех применений Class I Div 1 и Zone 1.

Взрывозащищенный строб-маяк обеспечивает одновременную или независимую работу. Имея 64 звуковых сигнала первой ступени, частоты звуковых сигналов для первых двух ступеней выбираются независимо. Каждый из 4 доступных ступеней может быть запущен дистанционно, например, через внешнее реле. Версия с постоянным напряжением одобрена для использования в пожарной сигнализации общего режима (звуковой сигнал) и пожарной сигнализации в индивидуальном режиме (строб-маяк).

Коды заказа

Параметр:	Код детали:
Тип продукта:	D1xC1X10
Тип рупора:	R	Всенаправленный радиальный рупор
Напряжение:	DC024 AC115 AC230	20-28В постоянного тока 110-120В переменного тока 220-240В переменного тока
Тип резьбового отверстия: [e]	A B C	1 × 1/2 ”NPT & 2 × M20 x 1,5 мм 1 × 1/2” NPT & 2 × 1/2 ”NPT 1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал заглушки: [м]	B N S	Латунь Никелированная латунь Нержавеющая сталь
Защитная решетка и метка: [s]	1 2 3 4	A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 304 Нержавеющая сталь с табличкой А4 316 Нержавеющая сталь с табличкой
Версия: [v]	A1	Газовые среды Class I/Zone1
Цвет корпуса: [x]	R G	Красный RAL3000 Серый RAL7038
Цвет объектива: [у]	A, B, C G, M, R Y	Янтарный, синий, прозрачный зеленый, пурпурный, красный желтый
Вспомогательное оборудование:	SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4	Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316)

Потребление тока

Напряжение:	Диапазон:	Звуковой сигнализатор:	Ксеноновый строб:
24 В пост. тока	20-28 В пост. тока	217 мА	673 мА
115 В перем. тока	110-120 В перем. тока 50/60 Гц	76 мА	247 мА
230 В перем. тока	220-240 В перем. тока 50/60 Гц	53 мА	120 мА

Эффективный коэффициент цвета линз в канделах

янтарный	синий	прозрачный	зеленый	красный	желтый
0,70	0,24	1,00	0,25	0,23	0,93

Маркировка взрывозащиты

A1: версия для газа
NEC / CEC:
Class I Div 1 ABCD T5/T6 Ta -40°C to +55/+50°C,
Class I Div 2 ABCD T5/T6 Ta -40°C to +55/+50°C
Class I Zone 1, 2 IIC T5/T6 Ta -40°C to +55/+50°C
Концепция защиты: Ex d / AEx d

Подбор исполнения

Как выбрать

D1xC1X10R Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк

Автоматическая синхронизация в системах с несколькими сигнализаторами
Выбираемые пользователем скорости вспышки — двойные ксеноновые вспышки
Храповой регулируемый кронштейн из нержавеющей стали
Всенаправленный аварийный сигнализатор высокой мощности до 115 дБ (A)
Ксеноновый строб — индивидуальный режим использования пожарной сигнализации
Звуковой сигнализатор — общий режим использования пожарной сигнализации
4 дистанционно выбираемых ступени тревоги
Положительная или отрицательная линейная стадия переключения каналов
Выбор из 64 частот звукового сигнала
Компактная форма устройства
Прочный коррозионно-стойкий алюминиевый корпус
Крепления из нержавеющей стали
Тройные кабельные вводы
Двойные клеммные зажимы
