Параметры
Основные характеристики
- Маркировка взрывозащиты: - CZ0205-*A/*,
- ExeII U
- Маркировка взрывозащиты: - CZ0205-*mA/*
- ExemII U

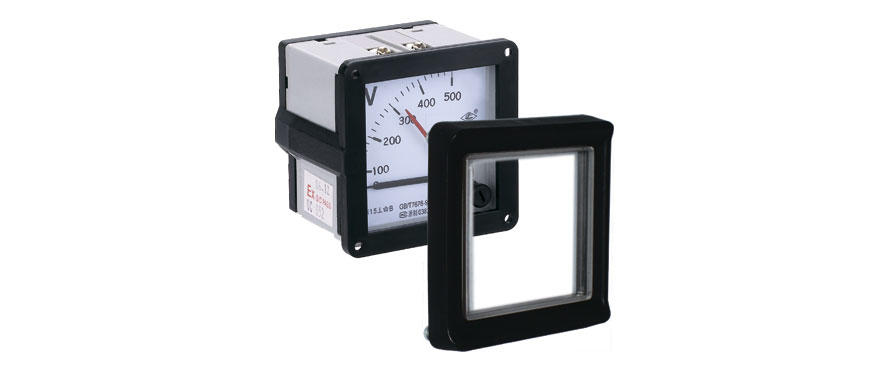

- Колпачок полусферической формы (EXM)
- IP 66
- Степень защиты от внешних воздействий для ИП, установленного с защитным покрытием
- IP 20
- Температура окружающей среды, ˚С
- От -60˚С до +55˚С
- Материал
- Полиамид (РА66:FYR26H), стекло
- Материал уплотнение
- Неопрен
- Класс точности
- 1,5
- Измерительный механизм
- Электромагнитный
- Сечение подключаемого проводника
- 2х2,5мм2
- Момент затяжки винтового зажима
- 1,2 Н*м
- Момент затяжки рамки EXM
- 1,1 Н*м
- Максимальное напряжение
- 690В

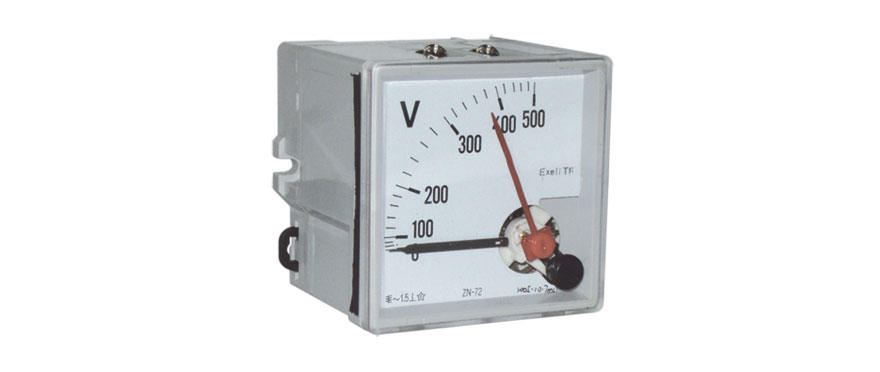

Вольтметр Atelex CZ0205-*V/* являются электромагнитными измерительными приборами с точностью 1,5. При встраивании в корпус вида взрывозащиты «Ехе» они служат для измерения и индикации значений тока и напряжения. Находящаяся на приборе, регулируемая снаружи, красная маркировочная стрелка позволяет возможным быстрое сравнение значений измерения.
Вольтметр CZ0205-*V/* являются электромагнитными измерительными приборами с точностью 1,5. При встраивании в корпус вида взрывозащиты «Ехе» они служат для измерения и индикации значений тока и напряжения. Находящаяся на приборе, регулируемая снаружи, красная маркировочная стрелка позволяет возможным быстрое сравнение значений измерения.
|
Фото
|
Шкала перегрузки
|
Диапазон измерения
|
Номер заказа
|
|
Вольтметр на DIN-рейку
Вольтметр на крышку корпуса
|
Тип
|
Диапазон измерения
|
|
|
Вольтметр
ExemII U
|
0-25В
0-40В
0-150В
0-250В
0-500В
|
CZ0205-М*V 25
CZ0205-М*V 40
CZ0205-М*V 150
CZ0205-М*V 250
CZ0205-М*V 500
Тип крепления
*6-на рейку
*7-фронтальное
|
Структуры условных обозначений компонентов
CZ0205-X1X2/X3
|
Х1
|
Х2
|
Х3
|
|
тип измерения
D — прямое;
W — через трансформатор тока (не применимо для вольтметра);
|
тип измерительного прибора
V-Вольтметр;
|
диапазон измерения (см. таблицу выше) |
Габаритные размеры управляющих насадок
|
Размеры ИП с установкой на панель 1-6мм:
|

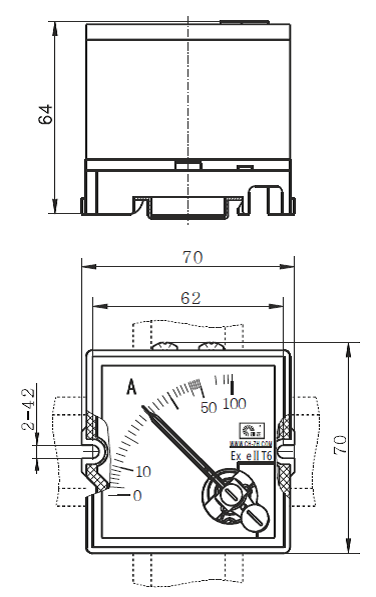

Размеры ИП с установкой на на DIN-рейку:
|
|
Установочные размеры:
|
Размеры колпачка полусферической формы для ИП (ЕХМ рамка):
|
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
Комплектующие
|
Фото
|
Описание
|
Код заказа
|
 |

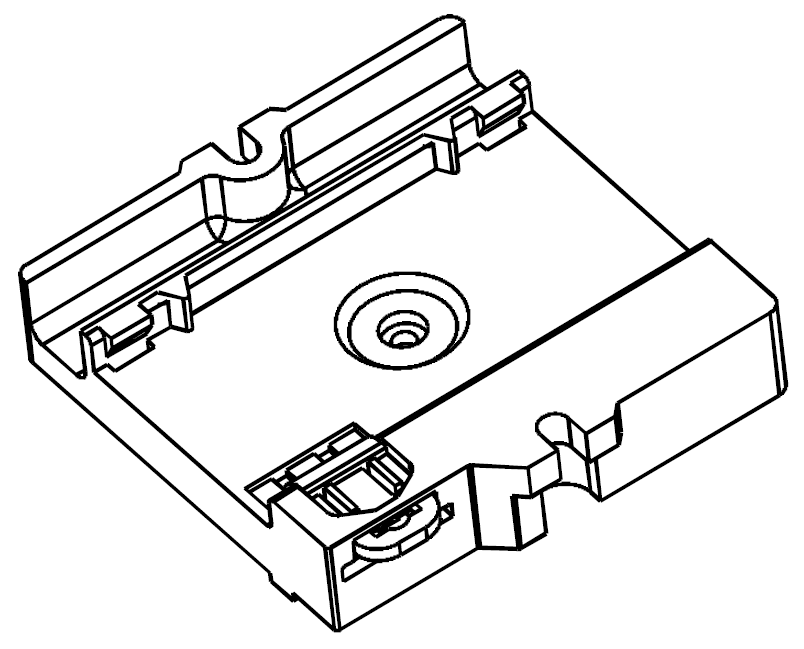

Используется для фиксации на несущей рейке TS-35
|
6WA
|
 |

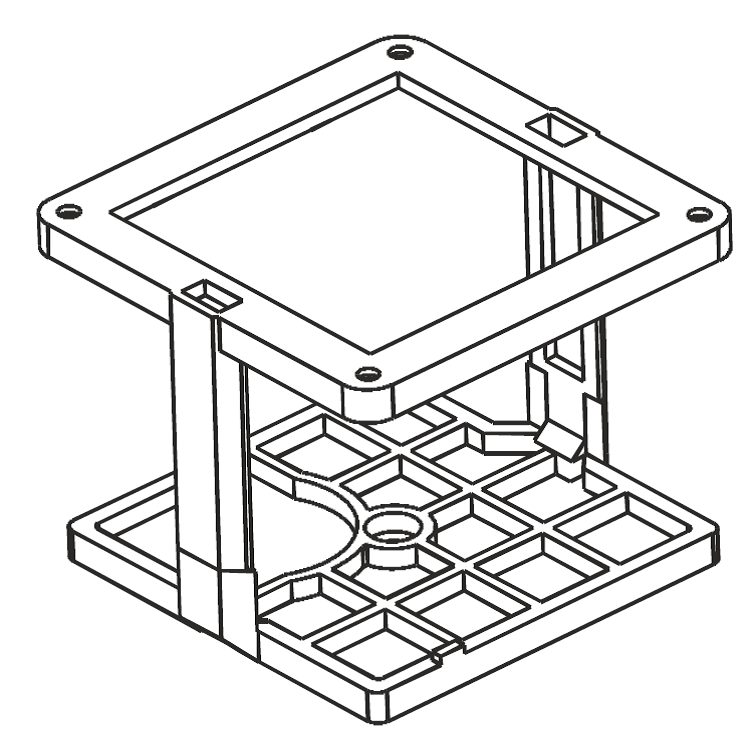

Используется для установки амперметра на крышку
|
7WA
|
