Параметры
Основные характеристики
- Маркировка взрывозащиты: - CZ0205-*A/*,
- ExeII U
- Маркировка взрывозащиты: - CZ0205-*mA/*
- ExemII U
- Колпачок полусферической формы (EXM)
- IP 66
- Степень защиты от внешних воздействий для ИП, установленного с защитным покрытием
- IP 20
- Температура окружающей среды, ˚С
- От -60˚С до +55˚С
- Материал
- Полиамид (РА66:FYR26H), стекло
- Материал уплотнение
- Неопрен
- Класс точности
- 1,5
- Измерительный механизм
- Электромагнитный
- Сечение подключаемого проводника
- 2х2,5мм2
- Момент затяжки винтового зажима
- 1,2 Н*м
- Момент затяжки рамки EXM
- 1,1 Н*м
- Максимальное напряжение
- 690В

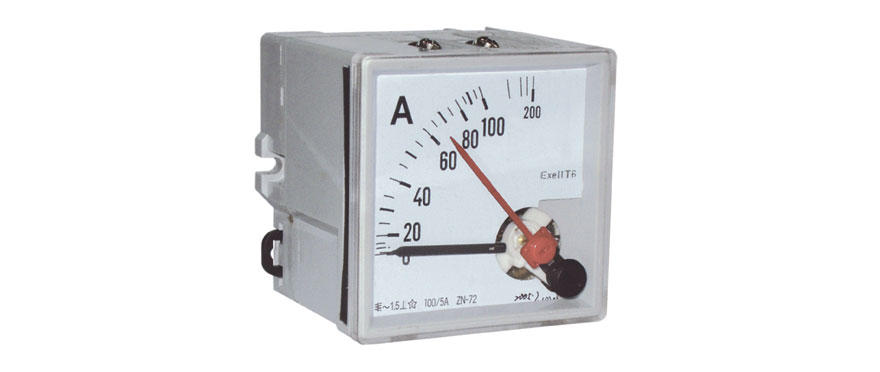

Амперметр ATELEX CZ0205-*A/*, CZ0205-*mA/* являются электромагнитными измерительными приборами с точностью 1,5. При встраивании в корпус вида взрывозащиты «Ехе» они служат для измерения и индикации значений тока и напряжения. Находящаяся на приборе, регулируемая снаружи, красная маркировочная стрелка позволяет возможным быстрое сравнение значений измерения.

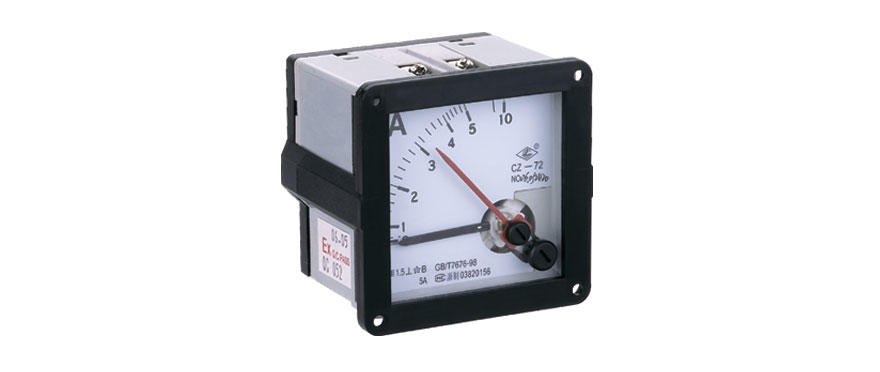

Амперметр CZ0205-*A/*, CZ0205-*mA/* являются электромагнитными измерительными приборами с точностью 1,5. При встраивании в корпус вида взрывозащиты «Ехе» они служат для измерения и индикации значений тока и напряжения. Находящаяся на приборе, регулируемая снаружи, красная маркировочная стрелка позволяет возможным быстрое сравнение значений измерения.
Амперметр серии CZ0205-*A/* возможно использовать с подключением взрывозащищенного измерительного трансформатора с током вторичной обмотки 1А и 5А.
| Фото |
Шкала перегрузки |
Диапазон измерения |
Код заказа |
|
Амперметр на DIN-рейку
 Амперметр на крышку корпуса
|
2 –кратный (для непосредственного измеряющего амперметра)
(ExeII U) |
0-1/2А
0-4/8А
0-5/10А
0-10/20А
0-15/30А
|
CZ0205-М*DА 1
CZ0205-М*DА 4
CZ0205-М*DА 5
CZ0205-М*DА 10
CZ0205-М*DА 15
Тип крепления
*6-на рейку
*7-фронтальное
|
2 –кратный (для прибора, подключаемого к измерительному трансформатору)
(ExeII U) |
0-1/2А
0-2.5/5А
0-5/10А
0-15/30А
0-25/50А
0-40/80А
0-50/100А
0-60/120А
0-75/150А
0-100/200А
0-150/300А
0-200/400А
0-250/500А
0-300/600А
0-400/800А
0-500/1000А
0-600/1200А
|
CZ0205-М*WА 01/*-2
CZ0205-М*WА 2.5/*-2
CZ0205-М*WА 5/*-2
CZ0205-М*WА 15/*-2
CZ0205-М*WА 25/*-2
CZ0205-М*WА 40/*-2
CZ0205-М*WА 50/*-2
CZ0205-М*WА 60/*-2
CZ0205-М*WА 75/*-2
CZ0205-М*WА 100/*-2
CZ0205-М*WА 150/*-2
CZ0205-М*WА 200/*-2
CZ0205-М*WА 250/*-2
CZ0205-М*WА 300/*-2
CZ0205-М*WА 400/*-2
CZ0205-М*WА 500/*-2
CZ0205-М*WА 600/*-2
1.Тип крепления
*6-на рейку
*7-фронтальное
2.*К вторичной обмотке трансформатора
*1-1А
*5-5А
|
| 5 –кратный (для прибора, подключаемого к измерительному трансформатору) |
0-1/5А
0-2.5/12.5А
0-5/25А
0-15/75А
0-25/125А
0-40/200А
0-50/250А
0-60/300А
0-75/375А
0-100/500А
0-150/750А
0-200/1000А
0-250/1250А
0-300/1500А
0-400/2000А
0-500/2500А
0-600/3000А
|
CZ0205-М*WА 01/*-5
CZ0205-М*WА 2.5/*-5
CZ0205-М*WА 5/*-5
CZ0205-М*WА 15/*-5
CZ0205-М*WА 25/*-5
CZ0205-М*WА 40/*-5
CZ0205-М*WА 50/*-5
CZ0205-М*WА 60/*-5
CZ0205-М*WА 75/*-5
CZ0205-М*WА 100/*-5
CZ0205-М*WА 150/*-5
CZ0205-М*WА 200/*-5
CZ0205-М*WА 250/*-5
CZ0205-М*WА 300/*-5
CZ0205-М*WА 400/*-5
CZ0205-М*WА 500/*-5
CZ0205-М*WА 600/*-5
1.Тип крепления
*6-на рейку
*7-фронтальное
2.К вторичной обмотке трансформатора
*1-1А
*5-5А
|
Структуры условных обозначений компонентов
CZ0205-X1X2/X3
|
Х1
|
Х2
|
Х3
|
|
тип измерения D — прямое; W — через трансформатор тока (не применимо для вольтметра);
|
тип измерительного прибора
А — амперметр; mA – миллиамперметр;
|
диапазон измерения (см. таблицу выше)
|
Габаритные размеры управляющих насадок
|
Размеры ИП с установкой на панель 1-6мм:
|
Размеры ИП с установкой на на DIN-рейку:
|
|
Установочные размеры:
|
Размеры колпачка полусферической формы для ИП (ЕХМ рамка):
|
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
Комплектующие
|
Фото
|
Описание
|
Код заказа
|
 |
Используется для фиксации на несущей рейке TS-35
|
6WA
|
 |
Используется для установки амперметра на крышку
|
7WA
|
 |

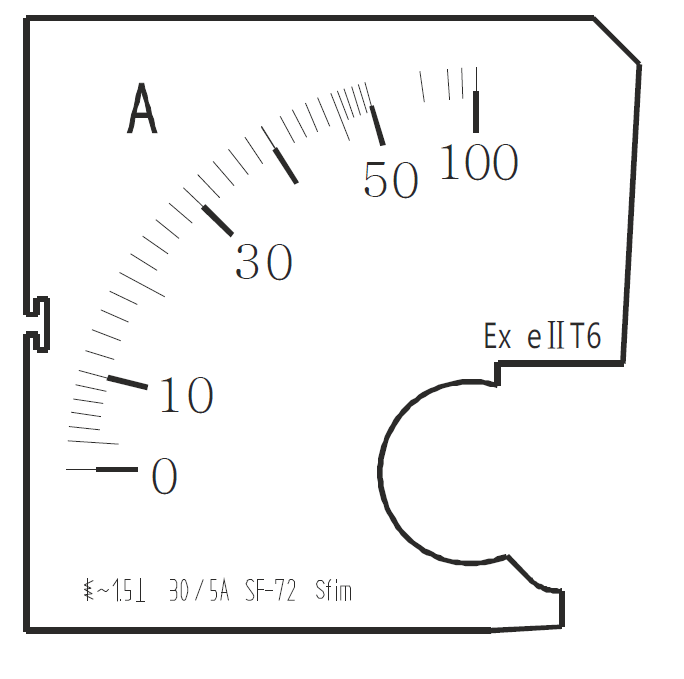

Вставная шкала для амперметра с подключением измерительного трансформатора
0…1; 2…5; 5; 15; 25; 40; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600.
|
05-*/*-*
1.*Шкала амперметра с подключением измерительного трансформатора
2. К вторичной обмотке трансформатора:
*1-1А
*5-5А
3.*Шкала перегрузки
|
