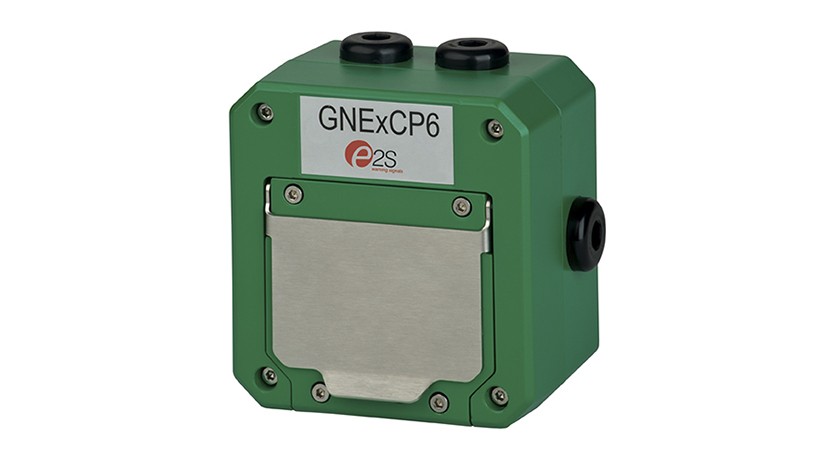

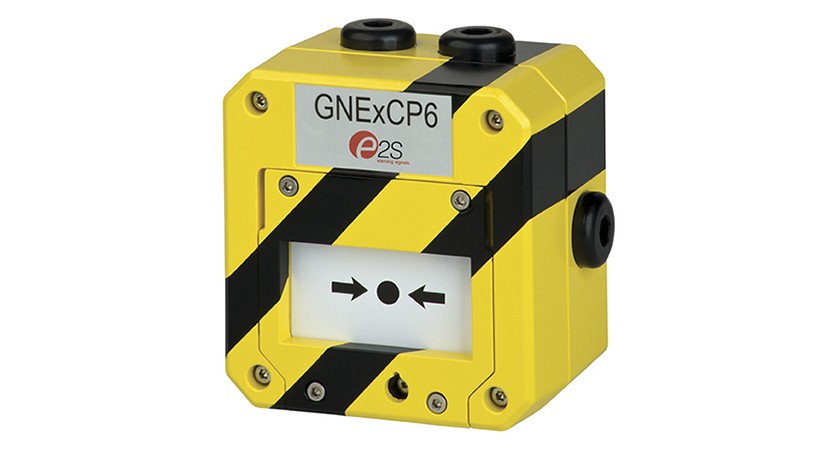

Ручной взрывозащищенный извещатель GNExCP6-BG с активацией разбитием стекла
Взрывозащищенные сигнализаторы серии GNEx

Ручной взрывозащищенный извещатель GNExCP6-BG с активацией разбитием стекла

Спецификация

Степень защиты
IP66
Материал корпуса
Нержавеющая сталь, Латунь, Нейлон, Никелированная латунь, Стеклопластик
Маркировка взрывозащиты
Ex e, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

GNExCP6A-BG:
Версия A
Маркировка взрывозащиты:
1Ex e d IIC T6 Gb X (От -40°C до +55°C)
Температура эксплуатации
Ex tb IIIC T60°C Db X (От -40°C до +55°C)
Номинальный ток:
250 В переменного тока макс., ток 5,0 A
Характеристика
250 В постоянного тока макс., ток 0,25 А
Характеристика
125 В постоянного тока макс., ток 0,5 A
Характеристика
75 В постоянного тока макс., ток 0,75 A
Характеристика
50 В постоянного тока макс., ток 1.0 A
Характеристика
30 В постоянного тока макс., ток 5,0 А макс. резистивный, 3,0 А индуктивный
Характеристика
12 В постоянного тока макс., ток 5,0 A
GNExCP6B-BG:
Версия B
Маркировка взрывозащиты:
1Ex e d mb IIC T4 Gb X (От -40°C до +50°C)
Температура эксплуатации
Ex tb IIIC T70°C Db X (От -40°C до +50°C)
Номинальный ток:
48 В постоянного тока ном., 56 В постоянного тока макс., 0,75 А макс
Характеристика
24 В постоянного тока ном., 28 В постоянного тока макс., 5,0 А макс. резистивный, 3,0 А индуктивный
Характеристика
12 В постоянного тока ном., 15 В постоянного тока макс., 5,0 А макс.
Характеристика
6 В постоянного тока ном., 9 В постоянного тока макс., 5,0 А макс.
Мин. резистор (2Вт):
48 В = 1K8
Характеристика
24 В = 470R
Характеристика
24 В = 470R
Характеристика
12 В = 120R
Характеристика
6 В = 47R
LED
Дополнительный светодиодный индикатор в сборе
Общие сведения:
Температура эксплуатации:
Ta = от -40°C до +55°C (+50°C для BExCP6B)
Защита от внешних воздействий:
IP66
Материал корпуса:
GRP - стеклопластик (устойчивый к ультрафиолетовому излучению)
Цвет корпуса:
RAL3000 (другие доступны по запросу)
Кабельные вводы:
2 x M20 снизу и 1 x M20 сбоку
Характеристика
Заднюю часть корпуса можно повернуть, чтобы получить 2 отверстия снизу и 1 отверстие сбоку
Характеристика
Доступны переходники на 1/2 "NPT, 3/4" NPT или M25
Заглушки:
2 нейлоновых заглушки Exe в стандартной комплектации
Характеристика
Латунь, никелированная латунь и нержавеющая сталь Ex d заглушки опционально
Клеммы:
6 х 4,0 мм² кабелей или 8 DIN-рейка 2,5 мм²
Относительная влажность:
Относительная влажность 95% при 20 ° C
Тест:
Проверочный ключ
Вес:
1,2 кг

О продукции

Описание

Ручной взрывозащищенный извещатель GNExCP6-BG с активацией разбитием стекла одобрен для использования в зонах 1, 2, 21 и 22 опасных зон для управления системами пожарной и газовой сигнализации. Прочный и легкий корпус из стеклопластика устойчив к ультрафиолетовому излучению и обеспечивает исключающее коррозию решение для инициирования в тяжелых и опасных условий эксплуатации на суше и на море.






Взрывозащищенный извещатели ручные извещатели серии GNExCP6-BG с активацией разбитием стекла одобрены для использования в зонах 1, 2, 21 и 22 опасных зон для управления системами пожарной и газовой сигнализации. Прочный и легкий корпус из стеклопластика устойчив к ультрафиолетовому излучению и обеспечивает исключающее коррозию решение для инициирования в тяжелых и опасных условий эксплуатации на суше и на море.

Устройства доступны с дополнительными оконечными резисторами или последовательными резисторами, диодами или стабилитронами и светодиодным индикатором, а также с однополюсными или двухполюсными переключателями. Сертифицированы по стандартам ТР ТС, IECEx и ATEX с дополнительными сертификатами PESO, INMETRO и Ex EAC. Элемент разбитого стекла имеет предохранительную мембрану и предназначен для защелкивания, гарантируя, что осколки стекла не высвободятся во время активации. Молоток доступен как принадлежность, если этого требует местный кодекс.



Коды деталей

Версия: Код детали: Описание:
Тип продукта: GNExCP6A-BG
GNExCP6B-BG		 Тип A: оконечные устройства Ta от -40 ° C до + 75 ° C
Тип B: оконечные устройства Ta от -40 ° C до + 50 ° C
Тип переключения: [s] S
D/td>

SPCO / SPDT
DPCO / DPDT
Клеммы: [t] D
S/td>

DIN-рейка 8 × SAK2.5
6 клемм 4 мм²
Подъемная заслонка: [l] L
N/td>

Подъемная заслонка есть
Нет подъемной заслонки
Тип кабельного ввода: [e] A
B
C
D
E
F
G		 3 x M20x1,5 мм
2 × 1/2 «NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
Материал адаптера / заглушки: [м] N
B
P
S		 Нейлон
Латунь
Никелированная латунь
Нержавеющая сталь
Этикетка / бирка оборудования: [d] 1
2
3
4
5
6
7		 Нет этикетки, нет бирки
Этикетка из нержавеющей стали
Этикетка из нержавеющей стали и бирка
Этикетка из металлизированного полиэстера
Этикетка из металлизированного полиэстера и бирка
Только бирка оборудования
Специальное требование к маркировке
Версия продукта: [v] A1 Сертификат IECEx, ATEX, EAC, INMETRO, PESO
Цвет корпуса: [x] R
B
N
Y
V
S
K
M
Z		 Красный
Синий
Зеленый
Желтый
Красный / Белый
Желтый / Черный
Черный
Пурпурный
Красный / Черный
Светодиодный индикатор: [u] N
L
S		 Нет светодиодного индикатора — По умолчанию: N для версий A
Светодиодный индикатор (только версии GNExCP6B или C)
Светодиодный индикатор (только версии GNExCP6B или C) макс. ток: 20 мА
Напряжение: [v] 48, 24, 12, 6 Системное напряжение (пост. ток) требуется только для GNExCP6B или типа C
EOL Module: [e] необязательный только для GNExCP6B или типа C ExxxR
ED1
ExxxZ		 Значение резистора в Ом, например E470R = 470 Ом
Диод IN4007 = ED1
Стабилитрон, например, E5V1Z = 5,1 В
Серийный модуль: [s] опционально только для GNExCP6B или типа C SxxxR
SD1
SxxxZ		 Значение резистора в Омах, например S1K5R = 1,5 К Ом
Диод IN4007 = SD1
Стабилитрон, например, S5V1Z = 5,1 В
Запасные части: SP70-0001
SP70-0040		 Сменные элементы разбитого стекла ( упаковка из 50)
Тестовый ключ GNExCP6-BG
Аксессуары: SP65-0001-A2
SP65-0001-A4
SP65-0002-A2
SP65-0002-A4
SP70-0065		 Комплект кронштейнов для установки на столб 2″ Нержавеющая сталь A2 (304)
Комплект кронштейнов для установки на столб 2″ Нержавеющая сталь A4 (316)
Солнцезащитный козырек – нерж. сталь A2 (304)
Солнцезащитный козырек – нерж. сталь A4 (316)
Молоток для разбития стекла с цепью



Маркировка взрывозащиты

  • Сертификат соответствия ТР ТС 012/2011:
  • GNExCP6A-BG:
  • 1Ex e d IIC T6 Gb X (От -40°C до +55°C)
  • Ex tb IIIC T60°C Db X (От -40°C до +55°C)
  • GNExCP6B-BG:
  • 1Ex e d mb IIC T4 Gb X (От -40°C до +50°C)
  • Ex tb IIIC T70°C Db X (От -40°C до +50°C)
  • Сертификат ATEX:
  • GNExCP6A-BG:
  • II 2G Ex db eb IIC T6 Gb Ta = от -40 ° C до + 75 ° C
  • II 2D Ex tb IIIC T75 ° C Db IP66
  • GNExCP6B-BG:
  • II 2G Ex db eb mb IIC T4 Gb Ta = от -40 ° C до + 50 ° C
  • II 2D Ex tb IIIC T80 ° C Db IP66
  • GNExCP6C-BG:
  • II 2G Ex db eb mb IIC T4 Gb Ta = от -40 ° C до + 65 ° C
  • II 2D Ex tb IIIC T75 ° C Db IP66

Подбор исполнения

Как выбрать

GNExCP6-BG Ручной взрывозащищенный извещатель с активацией разбитием стекла

  • Доступны альтернативные цвета корпуса для удовлетворения конкретных требований
  • Одно- или двухполюсный переключатель
  • Клеммные колодки на DIN-рейку: 8 × 2,5 мм²
  • Этикетка «Duty» из металлизированного полиэстера или нержавеющей стали
  • Последовательные и / или оконечные резисторы, диоды и стабилитроны
  • Дополнительный светодиодный индикатор
  • Доступен аксессуар для разбитого стекла



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат ATEX: Sira 09ATEX3286X
  • Сертификат IECEx: IECEx SIR 09.0121X
  • Сертификат SIL 2 согласно IEC 61508 (2010)
  • Сертификат PESO CCOE: P471504
  • Сертификат INMETRO: IEx_10.0011X
  • Сертификат ECAS Ex 20-06-14792 / E20-06-002576 / NB0007



Документы продукции (доступны для скачивания)
