Параметры
Основные характеристики
- Маркировка взрывозащиты: - CZ0203-***
- ExdeIICU
- Степень защиты от внешних воздействий
- IP20
- Температура окружающей среды, ˚С
- от -60˚С до +40/+55˚С
- Материал
- Полиамид (РА66:FYR26H)
- Сечение подключаемого проводника
- 2,5мм2 (момент затяжки 1,1 Н*м)
Потенциометр типа CZ0203 состоят из корпуса.
Контактные блоки являются Ex-компонентами и устанавливаются в корпус (на DIN рейку или фронтально на крышку корпуса) устройств управления.
Контактные блоки состоят из корпуса
Контактные блоки являются Ex-компонентами и устанавливаются в корпус (на DIN рейку или фронтально на крышку корпуса) устройств управления.
|

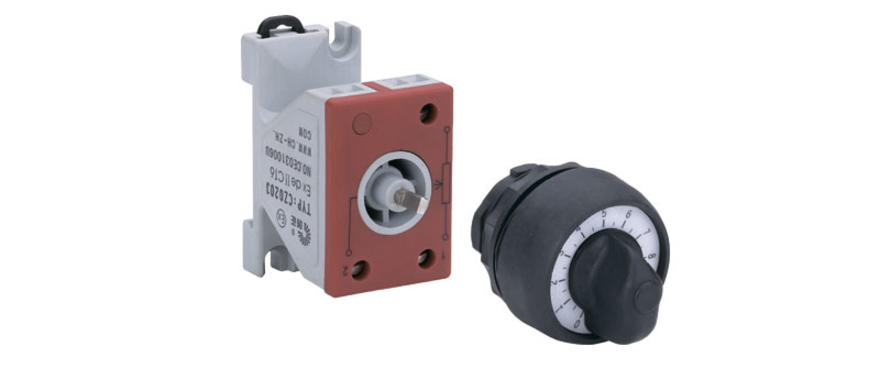

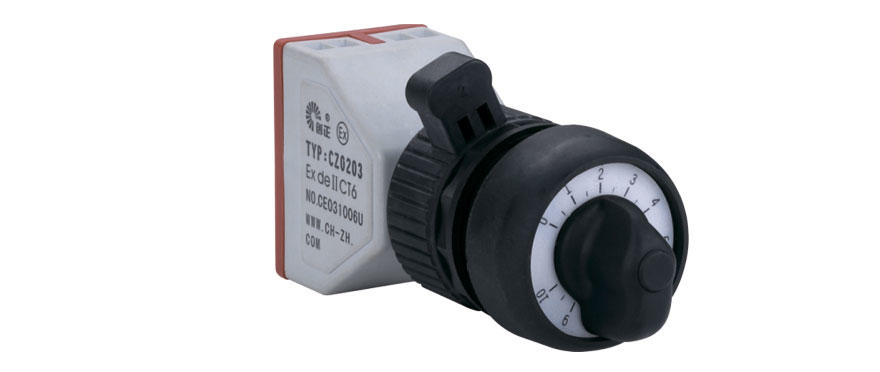

Фото
|
Описание изделия
|
Код заказа
|
 |
Потенциометр типа CZ0203-**/*
|
CZ0203-**/*
|
Структуры условных обозначений компонентов
CZ0203-X1XX2, где
|
Х1
|
XХ2
|
|
тип крепления (6 — на рейку, 7 – фронтальное на крышку, А7 – фронтальное на крышку без установки защитного кожуха)
|
величина сопротивления
01 — 100Ом; 02 — 200Ом; 03 — 500Ом; 04 — 1000Ом; 05 — 2000Ом; 06 — 5000Ом; 07 — 10000Ом; 08 — 20000Ом; 09 — 50000Ом; 10 — 100000Ом; 11 — 200000Ом; 12 — 500000Ом; 13 — 1000000Ом; 14 — 2000000Ом;
|

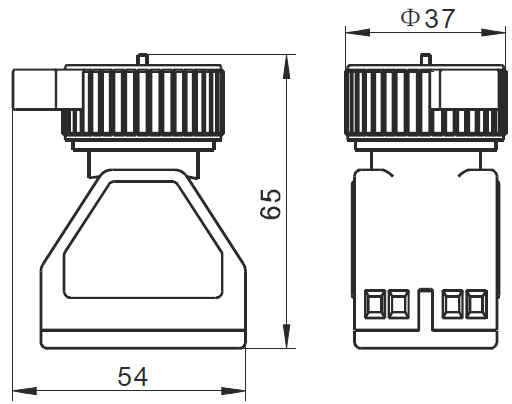

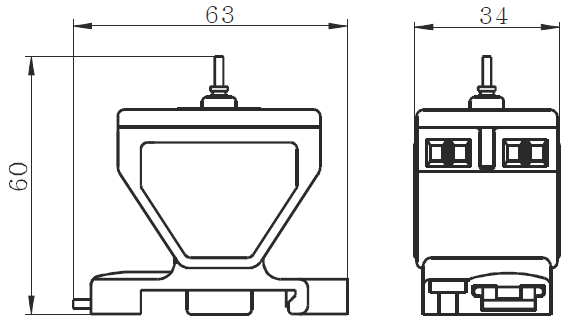

Габаритные размеры управляющих насадок
|
Электрические характеристики
|
|
Номинальное напряжение
|
250В
|
250В
|
110В
|
24В
|
|
Категория использования
|
АС12
|
АС15
|
DС13
|
DС13
|
|
Номинальный ток
|
16А
|
10А
|
0,5А
|
1А
|
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
