Параметры
Основные характеристики
- Маркировка взрывозащиты: CZ0201-*6**
- ExdeIICU
- Степень защиты от внешних воздействий
- IP20
- Температура окружающей среды, ˚С
- от -60˚С до +40˚С (для номинального тока ≤16А)
- Температура окружающей среды, ˚С
- от -60˚С до +60˚С (для номинального тока ≤10А)
- Материал
- Полиамид (РА66:FYR26H)
- Сечение подключаемого проводника
- 2,5мм2 (момент затяжки 1,1 Н*м)
Блок контактный четырех-полюсный CZ0201-*6** состоит из корпуса.
Контактные блоки являются Ex-компонентами и устанавливаются в корпус (на DIN рейку или фронтально на крышку корпуса) устройств управления.
Контактные блоки состоят из корпуса
Контактные блоки являются Ex-компонентами и устанавливаются в корпус (на DIN рейку или фронтально на крышку корпуса) устройств управления.
|

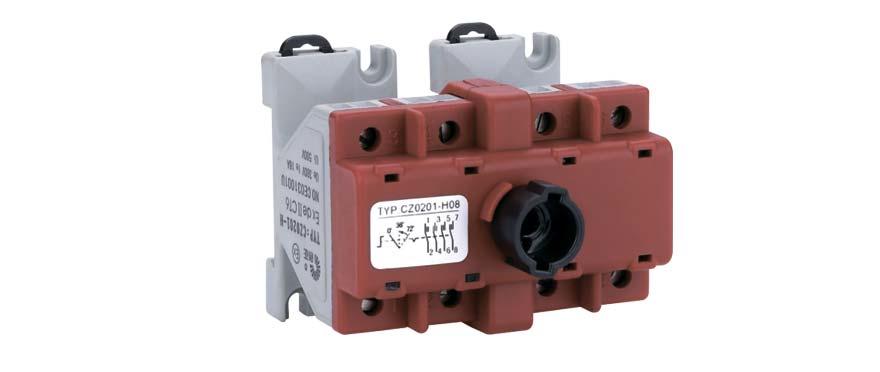

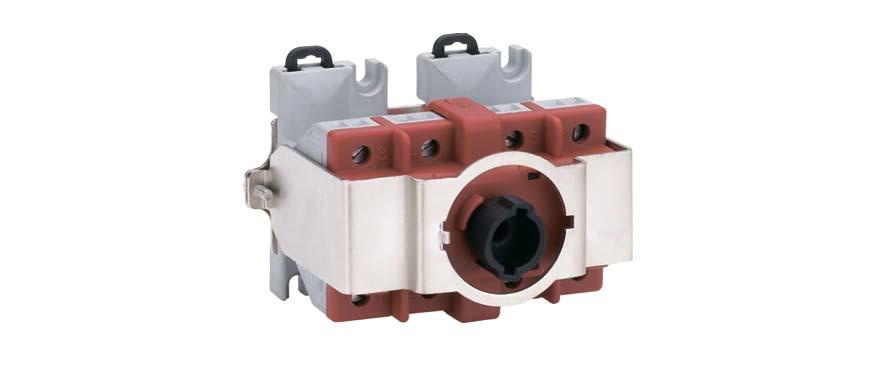

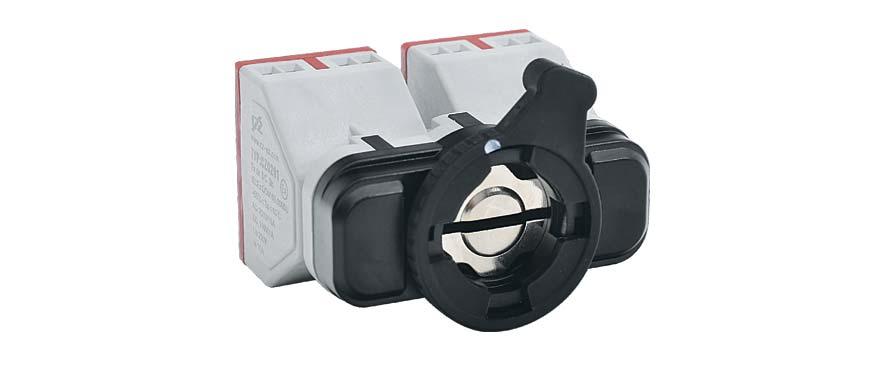

Фото
|
Описание изделия
|
Код заказа
|
 |

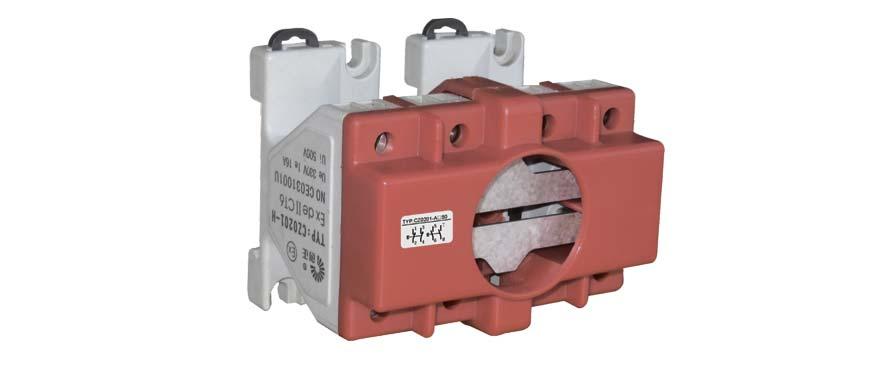

Блок контактный четырехполюсный типа CZ0201-*6**
|
CZ0201-*6**
|
Структуры условных обозначений компонентов
CZ0201-X1X2ХX3, где
|
Х1
|
Х2
|
ХХ3
|
|
тип управляющей насадки (H — кнопка, А — переключатель, В — селектор)
|
тип крепления (6 — на рейку, 7 – фронтальное на крышку)
|
код схемы переключения (от 01 до 13, от 50 до 54 см. ниже)
|

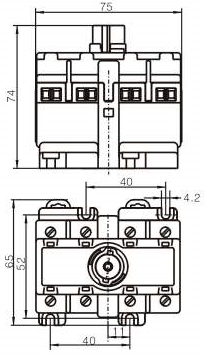

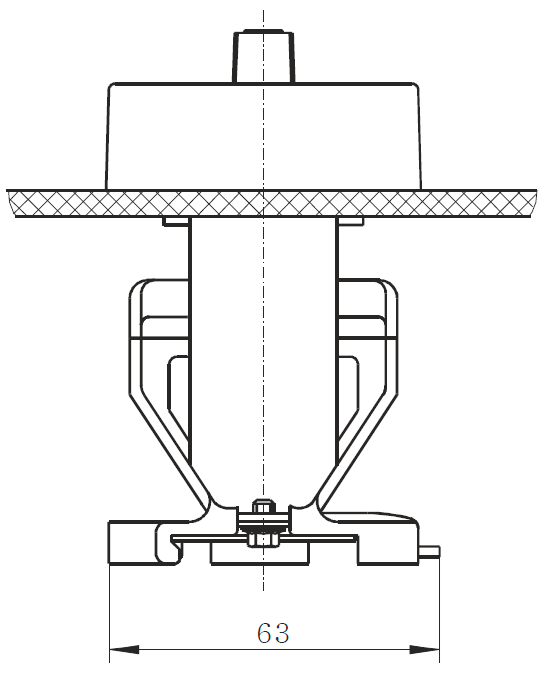

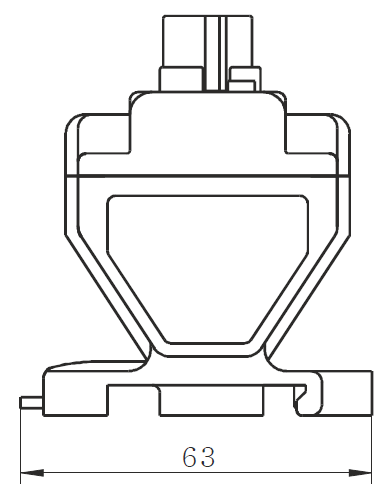

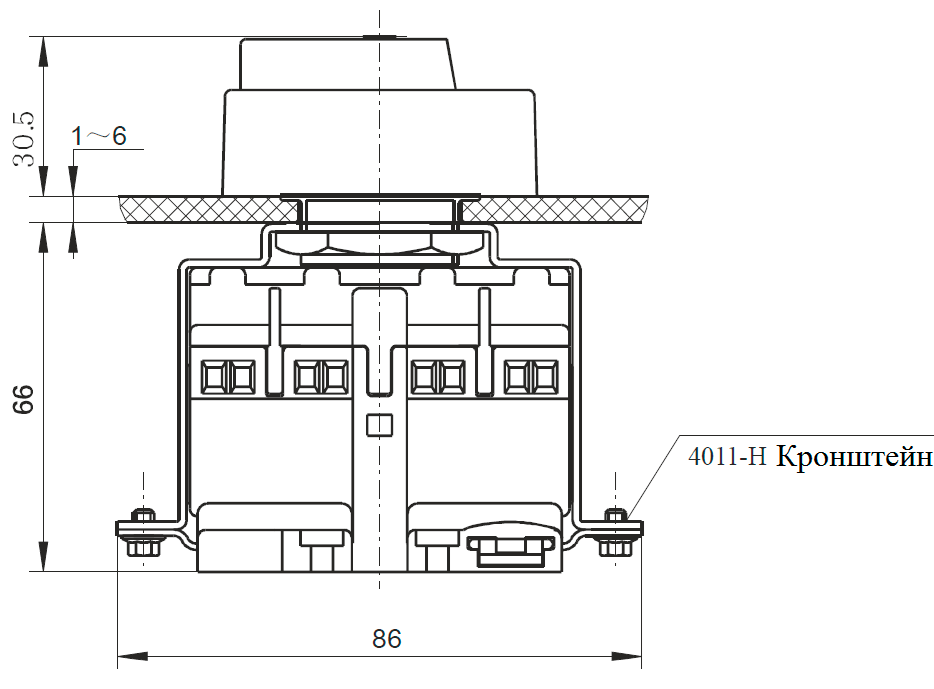

Габаритные размеры управляющих насадок
|
Электрические характеристики
|
|
Номинальное напряжение
|
250В
|
250В
|
110В
|
24В
|
|
Категория использования
|
АС12
|
АС15
|
DС13
|
DС13
|
|
Номинальный ток
|
16А
|
10А
|
0,5А
|
1А
|
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011. По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
