Параметры
Основные характеристики
- Маркировка взрывозащиты: - CZ0201-**
- ExdeIICU
- Степень защиты от внешних воздействий
- IP20
- Температура окружающей среды, ˚С
- от -60˚С до +40˚С (для номинального тока ≤16А)
- Температура окружающей среды, ˚С
- от -60˚С до +60˚С (для номинального тока ≤10А)
- Материал
- Полиамид (РА66:FYR26H)
- Сечение подключаемого проводника
- 2,5мм2 (момент затяжки 1,1 Н*м)
Блок контактный двухполюсный CZ0201** состоит из корпуса
Контактные блоки являются Ex-компонентами и устанавливаются в корпус (на DIN рейку или фронтально на крышку корпуса) устройств управления.
Контактные блоки состоят из корпуса
Контактные блоки являются Ex-компонентами и устанавливаются в корпус (на DIN рейку или фронтально на крышку корпуса) устройств управления.
|

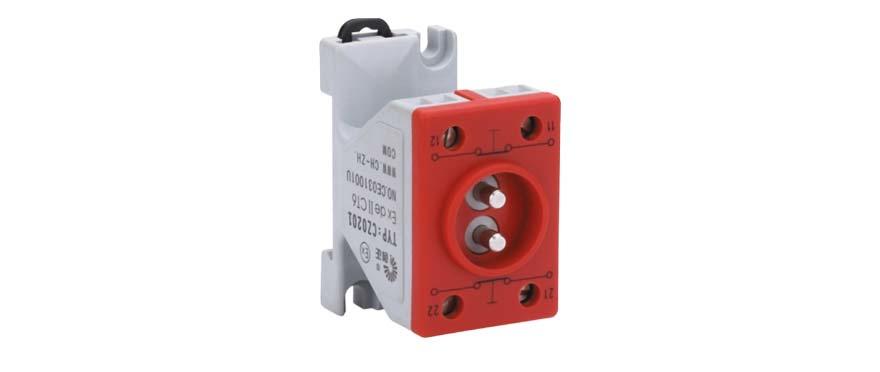

Фото
|
Описание изделия
|
Код заказа
|
 |

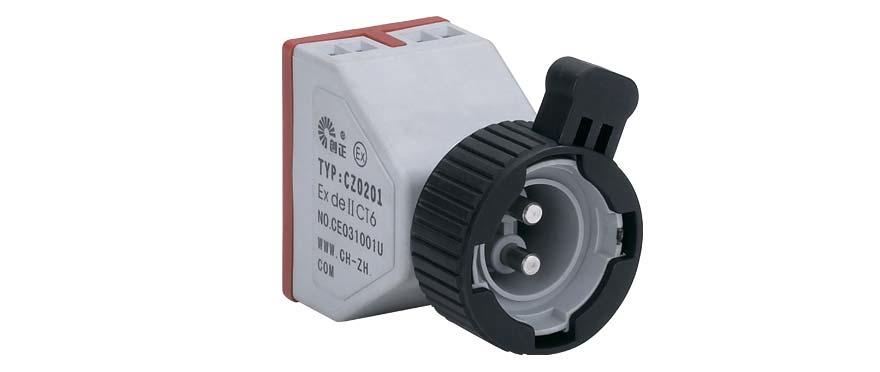

Блок контактный двухполюсный типа CZ0201-**
|
CZ0201-**
|
Структуры условных обозначений компонентов
CZ0201-X1X2, где
|
Х1
|
Х2
|
|
тип крепления (6 — на рейку, 7 – фронтальное на крышку)
|
тип контактной группы (0 — 1НР+1НЗ, 1 — 2НЗ, 2 — 2НР)
|

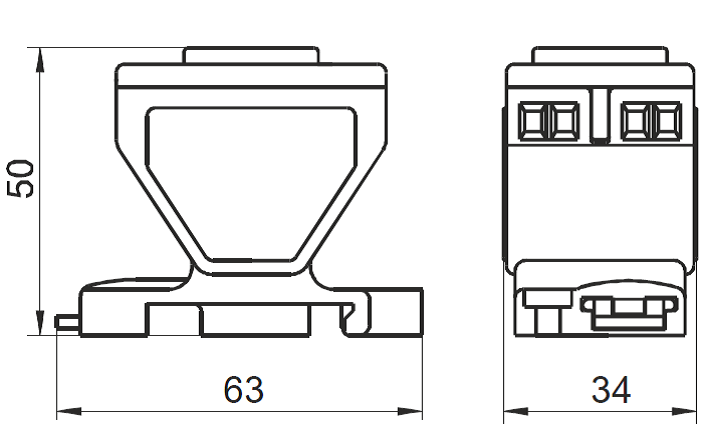

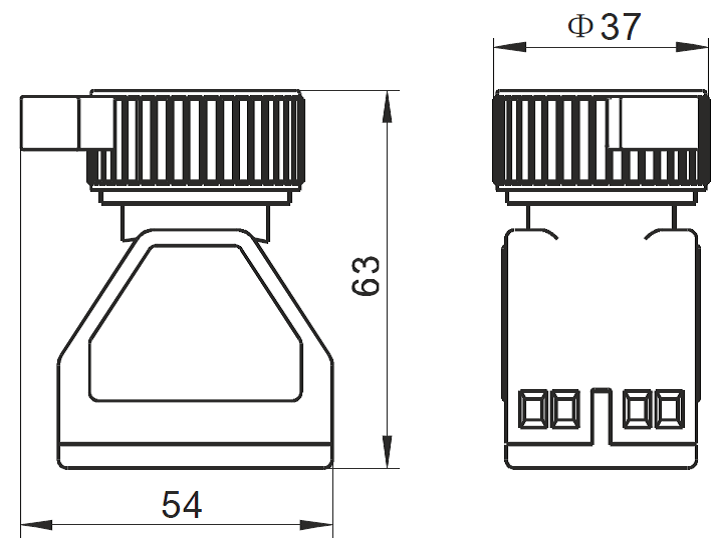

Габаритные размеры управляющих насадок
|
Электрические характеристики
|
|
Номинальное напряжение
|
250В
|
250В
|
110В
|
24В
|
|
Категория использования
|
АС12
|
АС15
|
DС13
|
DС13
|
|
Номинальный ток
|
16А
|
10А
|
0,5А
|
1А
|
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Ех-компоненты шт. согласно заказа;
2) данное руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011. По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
