Параметры
Основные характеристики
- Прочность
- Высокая механическая прочность
- Прочность
- Предел прочности на разрыв со стандартным адаптером: 120 кг
- Прочность
- Предел прочности на разрыв с адаптером типа С: 300 кг
- Гибкость
- Хорошая гибкость
- Характеристика
- Высокая стойкость к истиранию
- Степень защиты
- Степень защиты от внешних воздействий: IP40
- Характеристика
- Защищен от попадания металлической стружки и брызг сварки
- Экранирование
- EMC экран
- Температура эксплуатации
- от -100°C до +300°C
- Материал
- Материал изготовления адаптеров - никелированная латунь
- Пожарная безопасность
- Низкая пожарная опасность

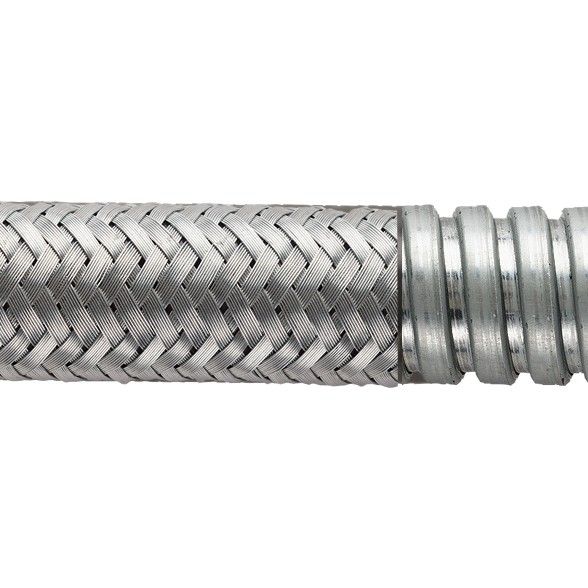

Металлорукав серии FB. Гибкий спирально скрученный металлорукав из оцинкованной стали с наружной оплеткой предназначенный для защиты электрических кабелей и проводов от механических повреждений и внешних воздействий. Оболочка из стали с гальваническим покрытием обладает высокой механической прочностью, стойкостью к истиранию, хорошей гибкостью, низкой пожарной опасностью. Наиболее часто используется для защиты электрических проводов и кабелей в процессе их монтажа и эксплуатации с целью защиты от электромагнитных помех. Металлорукав защищает провода и кабель от возгорания при возникновении короткого замыкания. Гибкий спирально скрученный металлорукав из оцинкованной стали с наружной оплеткой серии FB находит наибольшее применение при прокладке кабельных линий связи, при монтаже систем вентиляции, при прокладке кабельных трасс под землей, в офисных зданиях и складских помещениях (внутри подвесных потолков и пустотелых стен).
Гибкий спирально скрученный металлорукав из оцинкованной стали с наружной оплеткой серии FB предназначен для защиты электрических кабелей и проводов от механических повреждений и внешних воздействий. Оболочка из стали с гальваническим покрытием обладает высокой механической прочностью, стойкостью к истиранию, хорошей гибкостью, низкой пожарной опасностью. Металлорукав серии FB наиболее часто используется для защиты электрических проводов и кабелей в процессе их монтажа и эксплуатации с целью защиты от электромагнитных помех. Металлорукав защищает провода и кабель от возгорания при возникновении короткого замыкания. Гибкий спирально скрученный металлорукав из оцинкованной стали с наружной оплеткой серии FB находит наибольшее применение при прокладке кабельных линий связи, при монтаже систем вентиляции, при прокладке кабельных трасс под землей, в офисных зданиях и складских помещениях (внутри подвесных потолков и пустотелых стен).
Область применения
| Коммерческие Здания |
Офисы / Банки / Бизнес Центры |
| Розничная торговля |
Магазины / Супермаркеты / Торговые центры / Гипермаркеты |
| Образование |
Университеты / Колледжи / Школы / Детские сады |
| Здравоохранение |
Больницы / Реабилитационные центры / Поликлиники |
| Промышленность |
Заводы / Производство / Фабрики / Подсобные помещения |
| Безопасность |
Контроль доступа и системы видеонаблюдения /
Освещение экстренной эвакуации |
Подбор исполнения
Как выбрать
Аксессуары
| Гофрированная сталь с гальваническим покрытием, прокладка из крафт-бумаги. |
M
Никелированная латунь
Неподвижная наружная резьба |
S
Нержавеющая сталь
Адаптер с подвижной наружной
резьбой. |
P
Никелированная латунь
Плоский соединитель |
90˚ коленчатый
переходник |
Контргайка для обеспечения
надёжности соединения |
Хомут |
 |
 |
 |
 |
 |
 |
 |
| Размер (мм) |
Металлорукав тип FB |
Длина бухты |
Внешний диаметр |
Внутренний диаметр |
Минимальный радиус изгиба |
Метрика, Тип изделия |
PG резьба
Тип |
Метрика, Тип изделия |
PG резьба
Тип |
метрическая резьба
тип |
Метрика, Тип изделия |
Метрика, Тип изделия |
Метрика, Тип изделия |
Метрика, Тип изделия |
Метрика, Тип изделия |
| 12 |
FB12 |
25 |
14 |
10.2 |
30 |
FB12‑M16‑M |
FB12‑PG9‑M |
FB12‑M16‑S |
FB12‑PG9‑S |
FSB12‑P |
BM90‑16M |
S‑M16 |
B‑M12 |
FCC12 |
FCC12‑SS* |
| 16 |
FB16 |
25 |
17.5 |
13 |
40 |
FB16‑M16‑M |
FB16‑PG11‑M |
FB16‑M16‑S |
FB16‑PG11‑S |
FSB16‑P |
BM90‑16M |
S‑M16 |
B‑M16 |
FCC16 |
FCC16‑SS |
| 16 |
|
|
|
|
|
FB16‑M20‑M |
|
FB16‑M20‑S |
|
|
BM90‑20M |
S‑M20 |
B‑M20 |
FCC20 |
FCC20‑SS |
| 20 |
FB20 |
25 |
21.5 |
16.9 |
25 |
FB20‑M20‑M |
FB20‑PG16‑M |
FB20‑M20‑S |
FB20‑PG16‑S |
FSB20‑P |
BM90‑20M |
S‑M25 |
B‑M25 |
FCC25 |
FCC25‑SS |
| 25 |
FB25 |
25 |
26.5 |
21.1 |
25 |
FB25‑M25‑M |
FB25‑PG21‑M |
FB25‑M25‑S |
FB25‑PG21‑S |
FSB25‑P |
BM90‑25M |
S‑M32 |
B‑M32 |
FCC32 |
FCC32‑SS |
| 32 |
FB32 |
25 |
34.0 |
28.1 |
25 |
FB32‑M32‑M |
FB32‑PG29‑M |
FB32‑M32‑S |
FB32‑PG29‑S |
FSB32‑P |
BM90‑32M |
S‑M40 |
B‑M40 |
FCC40 |
FCC40‑SS |
| 40 |
FB40 |
10 |
43.5 |
37.6 |
10 |
FB40‑M40‑M |
FB40‑PG36‑M |
FB40‑M40‑S |
FB40‑PG36‑S |
FSB40‑P |
BM90‑40M |
S‑M20 |
B‑M20 |
FCC16 |
FCC16‑SS |
Примечание по формулировке заказа типа металлорукава:
— Укажите длину кабельного рукава в бобине.
Например: FB20-25M 25 м в бобине
— Доступны по запросу:
Более длинные и объёмные упаковки
Сокращение длины и компоновка
Дополнительные размеры
Внешняя оплётка из нержавеющей стали
Изготовление резьбы PG
Изготовление адаптеров с внутренней резьбой
Полные копии независимых тестов подтверждающих экранирующий эффект
* Указывает на части заказываемые по запросу.
Для данных частей может быть ограничено условие
минимального количества поставки и увеличено время подготовки заказа.
