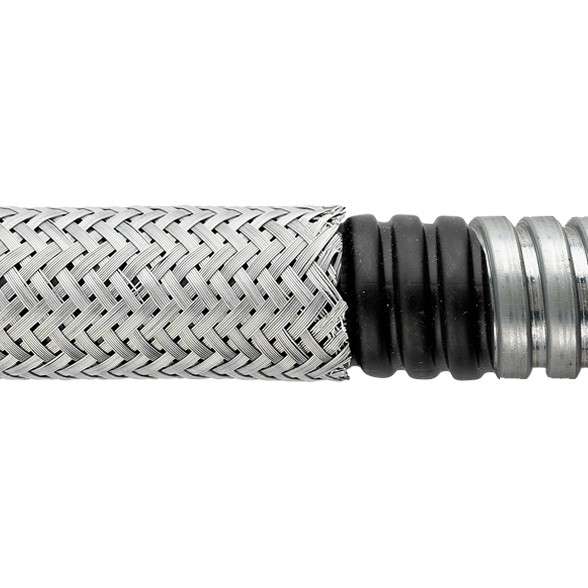

Гибкий спирально скрученный металлорукав из оцинкованной стали, в ПВХ оболочке с наружной оплеткой серии FSB

Металлорукав серии FSB. Гибкий спирально скрученный металлорукав из оцинкованной стали в ПВХ оболочке с наружной оплеткой серии FSB обладает высокой коррозионной стойкостью, гибкостью и ударопрочностью. Наиболее часто используется для защиты электрических проводов и кабелей в процессе их монтажа и эксплуатации. Металлорукав защищает провода и кабель от возгорания при возникновении короткого замыкания. Гибкий спирально скрученный металлорукав из оцинкованной стали в ПВХ оболочке с наружной оплеткой серии FSB находит наибольшее применение при прокладке кабельных линий связи, при монтаже систем вентиляции, при прокладке кабельных трасс под землей, в складских помещениях.

Гибкий спирально скрученный металлорукав из оцинкованной стали в ПВХ оболочке с наружной оплеткой серии FSB обладает высокой коррозионной стойкостью, гибкостью и ударопрочностью. Наиболее часто используется для защиты электрических проводов и кабелей в процессе их монтажа и эксплуатации. Металлорукав защищает провода и кабель от возгорания при возникновении короткого замыкания. Гибкий спирально скрученный металлорукав из оцинкованной стали в ПВХ оболочке с наружной оплеткой серии FSB находит наибольшее применение при прокладке кабельных линий связи, при монтаже систем вентиляции, при прокладке кабельных трасс под землей, в складских помещениях.

Область применения

Аксессуары

Гофрированная сталь с гальваническим покрытием, прокладка из крафт-бумаги.

M Никелированная латунь Неподвижная наружная резьба

S Нержавеющая сталь Адаптер с подвижной наружной резьбой.

P Никелированная латунь Плоский соединитель

C Неподвижная наружная резьба Никелированная латунь

C-S Подвижная наружная резьба Никелированная латунь

С 90 коленчатый переходник С наружной резьбой

Размер (мм)

Металлорукав тип FSB

Длина бухты

Внешний диаметр

Внутренний диаметр

Минимальный радиус изгиба

Метрика, Тип изделия

PG резьба Тип

Метрика, Тип изделия

PG резьба Тип

метрическая резьба тип

Метрика, Тип изделия

PG резьба тип

Метрика, Тип изделия

Метрика, Тип изделия

12

FSB12

25

15.2

10.2

30

FSB12 M16‑M

FSB12‑PG9‑M

FSB12‑M16‑S

FSB12‑PG9‑S

FSB12‑P

16

FSB16

25

18.2

13

40

FSB16‑M16‑M

FSB16‑PG11‑M

FSB16‑M16‑S

FSB16‑PG11‑S

FSB16‑P

FSB16‑C

FSB16‑PG11‑C

FSB16‑M16‑C‑S

FSB16‑M16‑C90

16

FSB20‑C

FSB16‑M20‑C‑S

FSB16‑M20‑C90

20

FSB20

25

22.7

16.9

45

FSB20‑M20‑M

FSB20‑PG16‑M

FSB20‑M20‑S

FSB20‑PG16‑S

FSB20‑P

FSB20‑C

FSB20‑PG16‑C

FSB20‑M20‑C‑S

FSB20‑M20‑C90

25

FSB25

25

27.2

21.1

55

FSB25‑M25‑M

FSB25‑PG21‑M

FSB25‑M25‑S

FSB25‑PG21‑S

FSB25‑P

FSB25‑C

FSB25‑PG21‑C

FSB25‑M25‑C‑S

FSB25‑M25‑C90

32

FSB32

25

35.2

28.1

70

FSB32‑M32‑M

FSB32‑PG29‑M

FSB32‑M32‑S

FSB32‑PG29‑S

FSB32‑P

FSB32‑C

FSB32‑PG29‑C

FSB32‑M32‑C‑S

FSB32‑M32‑C90

40

FSB40

10

45.7

37.6

80

FSB40‑M40‑M

FSB40‑PG36‑M

FSB40‑M40‑S

FSB40‑PG36‑S

FSB40‑P

50

FSB50

10

57.7

48.4

90

FSB50‑M50‑M

FSB50‑P

Примечание по формулировке заказа типа металлорукава:

Укажите длину кабельного рукава в бобине.
Например: FSB20-25M 25 м в бобине
Доступны по запросу:
Более длинные и объёмные упаковки
Сокращение длины и компоновка
Дополнительные размеры
Внешняя оплётка из нержавеющей стали
Изготовление резьбы PG
Изготовление адаптеров с внутренней резьбой
Полные копии независимых тестов подтверждающих экранирующий эффект
* Указывает на части заказываемые по запросу.
Для данных частей может быть ограничено условие
минимального количества поставки и увеличено время подготовки заказа.

Стандарты качества

Стандарты безопасности
