Аварийная кнопка вызова BExCP3-PB
Оптические и звуковые сигнализаторы серии BEx

Аварийная кнопка вызова BExCP3-PB

Спецификация

Степень защиты
IP66
Материал корпуса
Никелированная латунь, Нержавеющая сталь, Латунь, Нейлон
Маркировка взрывозащиты
Ex tb, Ex db, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

BExCP3A-PB:
Версия A
Маркировка взрывозащиты:
1Ex e d IIC T6 Gb X; Ex tb IIIC T60°C Db X (От -40°C до +55°C)
Номинальный ток:
250 В переменного тока макс., ток 5,0 A
Характеристика
250 В постоянного тока макс., ток 0,25 А
Характеристика
125 В постоянного тока макс., ток 0,5 А
Характеристика
75 В постоянного тока макс., ток 0,75 A
Характеристика
50 В постоянного тока макс., ток 1,0 A
Характеристика
30 В постоянного тока макс., ток 5,0 А макс. резистивный, 3,0 А индуктивный
Характеристика
12 В постоянного тока макс., ток 5,0 A
BExCP3B-PB:
Версия B
Маркировка взрывозащиты:
1Ex e d mb IIC T4 Gb X; Ex tb IIIC T70°C Db X (От -40°C до +50°C)
Номинальный ток:
48 В постоянного тока ном., 56 В постоянного тока макс., 0,75 А макс.
Характеристика
24 В постоянного тока ном., 28 В постоянного тока макс., 5,0 А макс. резистивный, 3,0 А индуктивный
Характеристика
12 В постоянного тока ном., 15 В постоянного тока макс., 5,0 А макс.
Характеристика
6 В постоянного тока ном., 9 В постоянного тока макс., 5,0 А макс.
Мин. резистор (2Вт):
48 В = 1K8
Характеристика
24 В = 470R
Характеристика
12 В = 120R
Характеристика
6 В = 47R
Общие сведения:
Температура эксплуатации:
Ta = от -40°C до +55°C (+50°C для BExCP3B)
Защита от внешних воздействий:
IP66
Материал корпуса:
Алюминий морского исполнения LM6
Покрытие корпуса:
Хромированное и порошковое покрытие: антикоррозийное.
Цвет корпуса:
RAL3000 красный (другие цвета доступны по запросу)
Кабельные вводы:
2 отверстия сверху M20 и 1 отверстие сбоку M20.
Характеристика
Заднюю часть корпуса можно повернуть, чтобы получить 2 отверстия снизу и 1 отверстие сбоку.
Заглушки:
2 шт. нейлоновых заглушки Ex e в стандартной комплектации.
Характеристика
Латунь, никелированная латунь и нержавеющая сталь Ex d заглушки опционально.
Сечение клемм:
6 кабелей 4,0 мм² или или 8 DIN-рейка 2,5 мм²
Вес:
0,8 кг

О продукции

Описание

Аварийная кнопка вызова BExCP3-PB и BExCP3A-PB одобрены для опасных зон 1, 2, 21 и 22 для управления системами пожарной и газовой сигнализации. Доступны с и без контрольных резисторов. Все версии сертифицированы по стандартам ТС ТР, ATEX и IECEx. Все версии аварийных кнопок соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работ во взрывоопасных средах». SIL2 соответствует IEC61508 (2010).







Аварийные кнопки вызова BExCP3A-PB и BExCP3B-PB одобрены для опасных зон 1, 2, 21 и 22 для управления системами пожарной и газовой сигнализации. Доступны с и без контрольных резисторов. Все версии сертифицированы по стандартам ТС ТР, ATEX и IECEx. Все версии аварийных кнопок соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работ во взрывоопасных средах». SIL2 соответствует IEC61508 (2010).

В линейку BEx входят корпуса, изготовленные из коррозионно-стойкого морского алюминия LM6 (A413), не содержащего меди, с хромированным покрытием и порошковым покрытием. Доступны с контрольными резисторами и без них, все версии сертифицированы по стандартам ТР ТС, IECEx и ATEX с дополнительными допусками PESO, INMETRO и Ex EAC. Механизм кнопки защищен подпружиненной крышкой, поэтому переключатель требует активации двойного действия. BExCP3-PB может быть переустановлен пользователем путем поворота кнопки.



Коды деталей

Версия: Код детали: Описание:
Тип: BExCP3A-PB Тип A: без устройств EOL Ta от -40 ° C до + 70 ° C
BExCP3B-PB Тип B: с устройствами EOL Ta от -40 ° C до + 50 ° C
Тип переключения: [s] S SPCO / SPDT
Клеммы: [t] S
D		 6 клемм 4 мм²
DIN- рейка 8 × SAK2.5 [только версия B или C]
Подъемная заслонка: [l] L Подъемная заслонка входит в стандартную комплектацию
Тип кабельного ввода: [e] A
B
C
D
E
F
G		 3 x M20x1,5 мм
2 x 1/2 «NPT — переходники
2 x 3/4″ NPT — переходники
2 x M25x1,5 мм — переходники
1 x 1/2 «NPT — переходник
1 x 3/4″ NPT — переходник
1 x M25x1,5 мм — переходник
Материал заглушки: [м] B
N
P
S		 Латунь
Нейлон
Никелированная латунь
Нержавеющая сталь
Этикетка / бирка оборудования: [d] 1
2
3
4
5
6
7		 Нет этикетки, нет бирки
Этикетка из нержавеющей стали
Этикетка из нержавеющей стали и бирка
Этикетка из металлизированного полиэстера
Этикетка из металлизированного полиэстера и бирка
Только бирка оборудования
Специальное требование к маркировке
Версия продукта: [v] A1 Сертификат IECEx, ATEX, EAC, INMETRO, PESO
Цвет корпуса: [x] R
B
N
Y
V
S
K
M
Z		 Красный
Синий
Зеленый
Желтый
Красный / Белый
Желтый / Черный
Черный
Пурпурный
Красный / Черный
Переменная по умолчанию: [u] N По умолчанию = N — в настоящее время не используется
Напряжение: [v] 48 В
24 В
12 В
6 В		 Системное напряжение пост. тока (требуется только для BExCP3B или типа C)
Оконечный EOL Резистор: [e] необязательно только для типа BExCP3B ExxxR
ED1
ExxxZ		 Значение резистора в Омах, например E470R = 470 Ом
Диод IN4007 = ED1
Стабилитрон, например, E5V1Z = 5,1 В
Серийный резистор: [s] необязательно только для типа BExCP3B SxxxR
SD1
SxxxZ		 Значение резистора в Омах, например S1K5R = 1,5 к ом
Диод IN4007 = SD1
Стабилитрон, например, S5V1Z = 5,1 В
Аксессуары: SP65-0001-A2
SP65-0001-A4
SP65-0002-A4
SP70-0065		 Комплект кронштейнов для установки на столб 2″ Нержавеющая сталь A2 (304)
Комплект кронштейнов для установки на столб 2″ Нержавеющая сталь A4 (316)
Солнцезащитный козырек – нерж. сталь A2 (304)
Солнцезащитный козырек – нерж. сталь A4 (316)
Молоток для разбития стекла с цепью



Маркировка взрывозащиты

  • Сертификат ТР ТС 012/2011:
  • BEx-CP3A:
  • 1Ex e d IIC T6 Gb X;
  • Ex tb IIIC T60C Db X
  • BEx-CP3B:
  • 1EX e d mb IIC T4 Gb X;
  • Ex tb IIIC T70C Db X
  • Сертификат ATEX:
  • BExCP3A-PB:
  • II 2G Ex db eb IIC T6 Gb Ta = -40°C to +70°C
  • II 2D Ex tb IIIC T75°C Db IP66
  • BExCP3B-PB:
  • II 2G Ex db eb mb IIC T4 Gb Ta = -40°C to +50°C
  • II 2D Ex tb IIIC T60°C Db IP66
  • BExCP3C-PB:
  • II 2G Ex db eb mb IIC T4 Gb Ta = -40°C to +65°C
  • II 2D Ex tb IIIC T75°C Db IP66

Подбор исполнения

Как выбрать

BExCP3A-PB / BExCP3B-PB Аварийная кнопка вызова взрывобезопасная

  • Доступны альтернативные цвета корпуса для удовлетворения конкретных требований
  • Клеммные колодки на DIN-рейку: 8 × 2,5 мм²
  • Подпружиненная подъемная заслонка
  • Этикетка из металлизированного полиэстера или нержавеющей стали
  • Последовательные и / или оконечные резисторы, диоды или стабилитроны



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат ATEX: Sira 09ATEX3286X
  • Сертификат IECEx: IECEx SIR 09.0121X
  • Сертификат INMETRO: 10-IEx-0011X
  • Сертификат PESO CCOE: P471504
  • Сертификат SIL 2 согласно IEC 61508 (2010)
  • ECAS Ex 20-06-14792 / E20-06-002576 / NB0007



Документы продукции (доступны для скачивания)

Ещё в разделе

Другие модели

Все товары
Взрывозащищенный звуковой сигнализатор и светодиодный маяк BExCS110-L2-R
Оптические и звуковые сигнализаторы серии BEx

Взрывозащищенный звуковой сигнализатор и светодиодный маяк BExCS110-L2-R

Спецификация

Звуковой сигнализатор
Максимальное звуковое давление:
115 дБ (A) при 1 м [106 дБ (A) при 3 м]
Номинальное звуковое давление:
110 дБ (A) при 1 м +/- 3 дБ - тон 2 [101 дБ (A) при 3 м]
Цена по запросу Подробнее

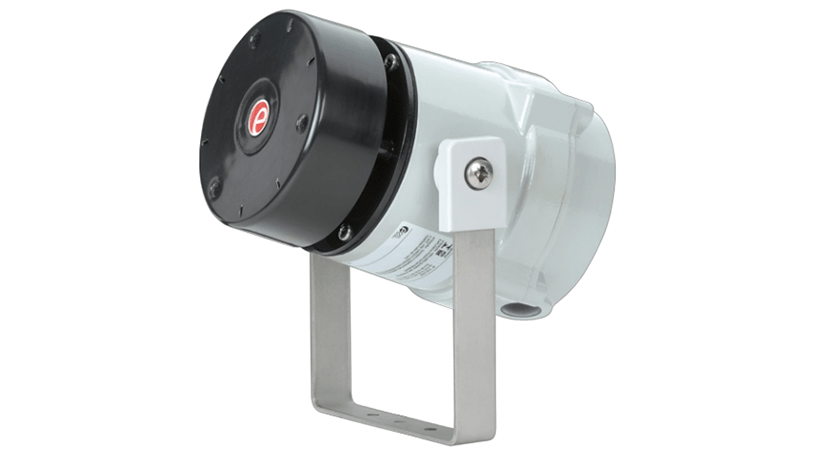

Сирена радиальная аварийная взрывозащищенная BExH120 Belltronic
