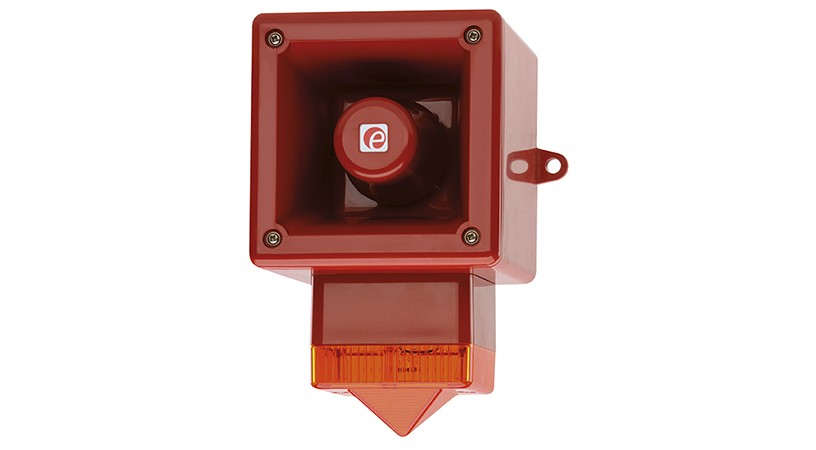

Звуковой сигнализатор и ксеноновый проблесковый маяк AL105NX

Заполнить опросный лист
  • Звуковой сигнализатор

  • Максимальное звуковое давление:

    113 дБ (A) при 1 м [102 дБ (A) при 3 м]

  • Номинальное звуковое давление:

    106 дБ (A) при 1 м +/- 3 дБ - тон 2 * [97 дБ (A) при 3 м]

  • Количество тонов:

    32 (соответствует требованиям UKOOA / PFEER)

  • Количество ступеней:

    3

  • Контроль громкости:

    Максимум 105 дБ (А); минимум 96 дБ (A) - Тон 2

  • Эффективная дальность:

    58 м при 1 кГц

  • Переключение ступеней:

    Отрицательный

  • Переключение ступеней обратной полярности на устройствах постоянного тока

  • Маяк

  • Энергия импульса:

    5 Джоулей (5 Вт)

  • Частота вспышки:

    1 Гц (60 кадров в минуту)

  • Пиковая интенсивность, кд:

    500,000 кд - рассчитывается по энергии (Дж)

  • Эффективная интенсивность, кд:

    250 кд - рассчитывается по энергии (Дж)

  • Пиковая интенсивность, кд:

    86935 кд * - измерено исх. в IES

  • Эффективная интенсивность, кд:

    200 кд * - измерено исх. в IES

  • Цвета линз:

    Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый

  • Долговечность лампы:

    Эмиссия понижается до 70% после 5 миллионов вспышек

  • Общие сведения:

  • Напряжение постоянного тока:

    24 В постоянного тока (10-30 В постоянного тока)

  • 48 В постоянного тока (35-60 В постоянного тока)

  • [Блоки постоянного тока могут использовать 24 В переменного тока для одноступенчатых приложений]

  • Напряжение переменного тока:

    24 В переменного тока

  • 115 В переменного тока

  • 230 В переменного тока

  • Защита от внешних воздействий:

    IP66

  • Материал корпуса:

    Ударопрочный огнестойкий пластик UL94 V0 и 5VA FR ABS

  • Цвет корпуса:

    Красный (RAL3000), серый (RAL7038) и белый

  • Кабельные вводы:

    2 x M20 резьбовых отверстия сбоку и сзади

  • Клеммы:

    Кабели от 0,5 до 1,5 мм²

  • Рабочая температура:

    От -25 до + 55 ° C

  • Температура хранения:

    От -40 до + 70 ° C

  • Относительная влажность:

    90% при 20 ° C

  • Вес:

    Постоянный ток: 0,95 кг; переменный ток: 1,20 кг

  • * Измерения в канделах репрезентативны для работы с прозрачными линзами при оптимальном напряжении.

  • * Данные SPL +/- 3 дБ (A). Измерено при оптимальном напряжении.






AL105NX оснащен звуковым сигнальным рупором A105N на 113 дБ (A) в сочетании с ксеноновым стробоскопом L101X. Компактный и прочный корпус идеально подходит для всех применений общей сигнализации, включая пожарную безопасность и управление технологическими процессами.

Ксеноновый строб-маяк на 5 Джоулей генерирует световой поток более 200 кандел. Версии постоянного тока имеют возможность выбора нескольких скоростей вспышки. Звуковой сигнализатор и маяк могут быть подключены от одного источника для одновременной работы или от отдельных источников для независимой работы.



Коды деталей

Версия: Код детали:
12 В постоянного тока AL105NXDC012[x]/[y]
24 В постоянного тока AL105NXDC024[x]/[y]
48 В постоянного тока AL105NXDC048[x]/[y]
24 В постоянного тока AL105NXAC024[x]/[y]
115 В переменного тока AL105NXAC115[x]/[y]
230 В переменного тока AL105NXAC230[x]/[y]
[x] = Цвет корпуса: G: серый, R: красный
[y] = Цвет линзы: A: янтарный, B: синий, C: прозрачный,
G: зеленый, M: пурпурный,
R: красный, Y: желтый
Суффикс после кода «-P» для программируемой, 4-ступенчатой, 45-тональной версии (недоступно с одобрением UL или EN54-3).

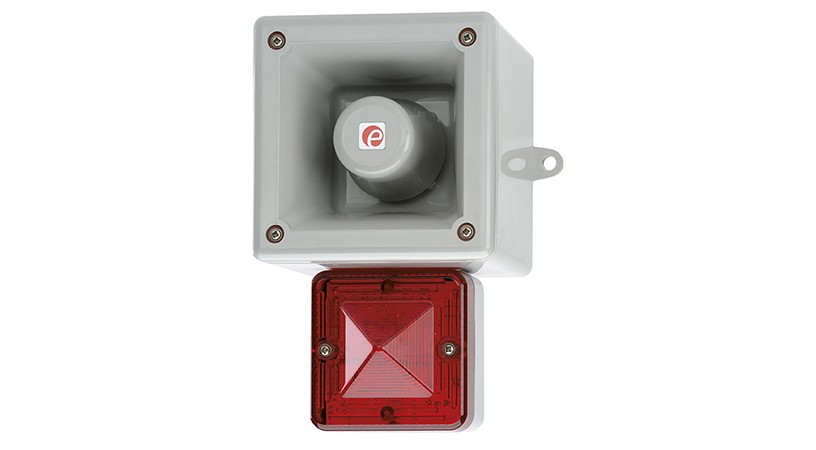

Суффикс после кода «-F» для ксенонового радиомаяка, обращенного вперед.
Примечание. Стандартная конфигурация маяка направлена ​​вниз.
Суффикс после кода «-UL» для версии, одобренной UL.
Суффикс после кода «-M» для версии, одобренной MED [блок 24 В постоянного тока, только прозрачные линзы, обращено вперед]
CPR — EN54-3 и EN54-23:
Коды деталей: AL105NXDC024 [x] / CF, AL105NXDC048 [x] / CF
Экологический класс: Тип B — для наружного применения
Визуальный диапазон: Категория W-2.4-4.8 (24 В постоянного тока)
Категория W-2.5-5.0 (48 В постоянного тока)
Цвет сигнала: Прозрачный (1 Гц)



Сигнализатор

Версия: Напряжение: Ток мА:
12 В постоянного тока 10-30 В пост. тока 25 мА *
24 В постоянного тока 10-30 В пост. тока 25 мА *
48 В постоянного тока 35-60 В пост. тока 50 мА *
24 В перем. тока 50/60 Гц +/-10% 40 мА
115 В перем. тока 50/60 Гц +/-10% 20 мА
230 В перем. тока 50/60 Гц +/-10% 15 мА
* ток при номинальном напряжении на тоне 2



Маяк

Версия: Напряжение: Ток :
12 В постоянного тока 10-14 В пост. тока 500 мА
24 В постоянного тока 20-28 В пост. тока 250 мА
48 В постоянного тока 42-54 В пост. тока 175 мА
24 В перем. тока 50/60 Гц +/-10% 300 мА
115 В перем. тока 50/60 Гц +/-10% 70 мА
230 В перем. тока 50/60 Гц +/-10% 35 мА

AL105NX Звуковой сигнализатор и ксеноновый проблесковый маяк

  • Автоматическая синхронизация в системе с несколькими сигнализаторами
  • Ксеноновый маяк высокой мощности
  • Блоки постоянного напряжения имеют несколько скоростей вспышки
  • Постоянное напряжение
  • Крепления из нержавеющей стали
  • Блок может быть установлен с использованием внешних проушин или внутренних фиксирующих положений, совместимых с BESA
  • Клеммы для входного и транзитного кабеля
  • Тропическое исполнение доступно по запросу
  • Доступно с пользовательскими настройками тонов и частот
  • Доступна программируемая 4-х ступенчатая версия: 64 сигналов тревоги, 4 дистанционно выбираемых ступени, любой тон может быть назначен на любой этап, настраиваемый пользователем непрерывный частотный тон



Сертификаты

  • Соответствие требованиям EAC
  • Утверждено EN54-3 и EN54-23 (CPR 305/2011 / EU)
  • Одобрено UL и cULs: Использование для общей сигнализации.
  • Сертификат Директивы по морскому оборудованию (MED): MEDB00001EH
